CONECTOR PERFURANTE DERIVAÇÃO 10-150MM 4-35MM - INTELLI
O Conector Perfurante Derivação 10-150mm 4-35mm da Intelli foi desenvolvido para realizar derivações em cabos isolados de redes aéreas de distribuição de energia elétrica em baixa tensão, até 1kV, oferecendo praticidade, segurança e eficiência na conexão elétrica.
Indicado para combinações alumínio-alumínio, alumínio-cobre e cobre-cobre, o produto permite a derivação de cabos sem a necessidade de decapar a isolação, pois sua conexão é feita por perfuração da isolação do cabo. Esse sistema torna a instalação mais prática e ajuda a reduzir o tempo de aplicação em campo, mantendo a integridade do processo de conexão conforme a finalidade do produto.
O conector é indicado para cabos de alumínio isolados 0,6/1kV XLPE/PE, classe 2, ou fios e cabos de cobre isolados 450/750V, classe 1 ou 2, sem cobertura. Sua faixa de aplicação atende cabo principal de 10 a 150 mm² e cabo de derivação de 4 a 35 mm², sendo importante conferir essas medidas antes da instalação para garantir a compatibilidade com os condutores utilizados.
O produto conta com porca fusível, que auxilia na aplicação correta do conector, contribuindo para uma instalação mais segura e adequada. Também possui borrachas elastoméricas, que tornam o conector estanque, ajudando na proteção da conexão contra entrada de umidade e agentes externos em redes aéreas isoladas.
Fabricado com corpo em polímero resistente a intempéries e raios U.V., o conector foi projetado para suportar condições externas de uso. Seus contatos são produzidos em cobre estanhado, material que contribui para uma condução elétrica eficiente e maior proteção dos pontos de contato.
A aplicação deve ser realizada com chave estrela ou soquete, conforme a necessidade da instalação. O produto é indicado para redes aéreas de distribuição de energia elétrica isoladas e segue a norma NF C33-020, oferecendo uma solução técnica e confiável para derivações em sistemas de baixa tensão.
Garantia de 90 dias, conforme o fabricante.

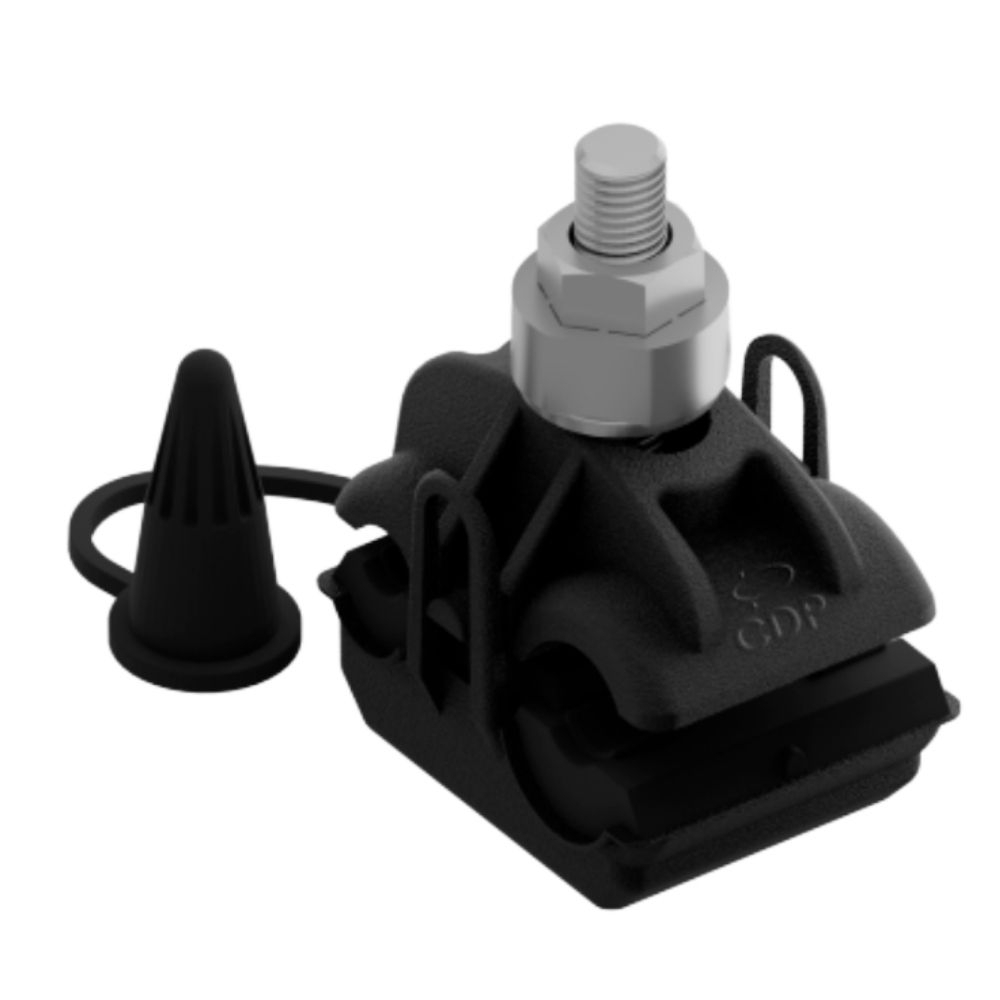

IMAGEM ILUSTRATIVA.
CONECTOR PERFURANTE DERIVAÇÃO 10-150 MM² / 4-35 MM² - INTELLI
O Conector Perfurante de Derivação da Intelli é indicado para realizar derivações em cabos isolados em redes aéreas de distribuição de energia elétrica de baixa tensão, até 1 kV. É uma solução prática e segura para conexões entre cabos de alumínio-alumínio, alumínio-cobre e cobre-cobre, atendendo diferentes combinações de instalação.
Sua conexão é feita por perfuração da isolação, ou seja, não é necessário decapar o cabo para realizar a aplicação. Esse sistema facilita a instalação, reduz o tempo de serviço e ajuda a manter a integridade da isolação do condutor durante a derivação.

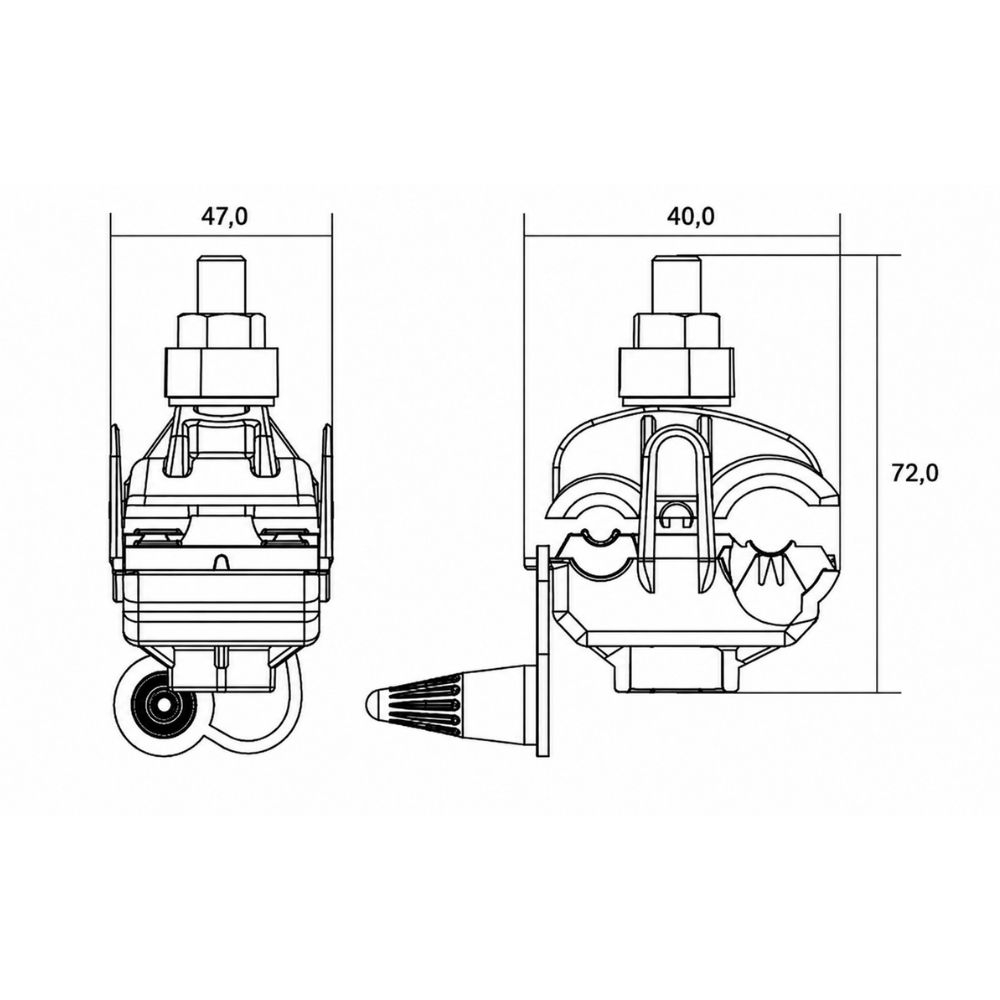

Dimensões
Condutor principal: 10 a 150 mm²
Condutor de derivação: 4 a 35 mm²
(medidas em milímetros quadrados)
Características Técnicas
Tipo: Conector perfurante de derivação
Marca: Intelli
Aplicação: Derivação de cabos isolados
Rede indicada: Redes aéreas de distribuição de energia elétrica isoladas
Tensão de aplicação: Baixa tensão até 1 kV
Combinações permitidas: Alumínio-alumínio, alumínio-cobre e cobre-cobre
Condutor principal: 10 a 150 mm²
Condutor derivado: 4 a 35 mm²
Conexão: Por perfuração da isolação
Material do corpo: Polímero resistente a intempéries e raios UV
Material dos contatos: Cobre estanhado
Vedação: Borrachas elastoméricas para tornar o conector estanque
Sistema de aperto: Porca fusível
Ferramenta de aplicação: Chave estrela ou soquete
Norma: NF C33-020
Cabos Compatíveis
Cabos de alumínio isolados 0,6/1 kV XLPE/PE, classe 2
Fios e cabos de cobre isolados 450/750V, classe 1 ou 2, sem cobertura
Redes aéreas isoladas de baixa tensão
Sistemas de distribuição de energia elétrica até 1 kV
Funcionamento e Uso
O conector realiza a derivação perfurando a isolação do cabo durante o aperto. Dessa forma, os contatos internos alcançam o condutor sem a necessidade de remover previamente a capa isolante.
A porca fusível auxilia na aplicação correta, pois rompe ao atingir o torque adequado, contribuindo para uma conexão mais uniforme e segura. As borrachas elastoméricas ajudam na vedação da conexão, tornando o conjunto estanque e mais protegido contra a entrada de umidade.
Aplicações Indicadas
Redes aéreas de distribuição de energia elétrica
Derivação de cabos isolados
Instalações em baixa tensão até 1 kV
Conexões entre cabos de alumínio e cobre
Aplicações em redes isoladas com cabos XLPE/PE
Serviços de instalação, manutenção e expansão de redes elétricas
Diferenciais
Não necessita decapar o cabo
Conexão por perfuração da isolação
Compatível com alumínio-alumínio, alumínio-cobre e cobre-cobre
Corpo em polímero resistente a intempéries e raios UV
Contatos em cobre estanhado
Porca fusível para melhor controle de aplicação
Borrachas elastoméricas para vedação
Conector estanque
Aplicação prática com chave estrela ou soquete
Indicado para redes aéreas isoladas de baixa tensão
Atende à norma NF C33-020
Garantia
90 dias conforme o fabricante
