CONECTOR PERFURANTE DERIVAÇÃO 25-150MM - INTELLI
O Conector Perfurante Derivação 25-150mm da Intelli foi desenvolvido para realizar derivações em cabos isolados em redes aéreas de distribuição de energia elétrica de baixa tensão, até 1kV, oferecendo praticidade, segurança e eficiência na conexão.
Indicado para combinações alumínio-alumínio, alumínio-cobre e cobre-cobre, o produto permite a conexão entre condutores isolados sem a necessidade de decapar o cabo. Sua aplicação é feita por perfuração da isolação, o que torna o processo mais rápido, reduz o manuseio do condutor e ajuda a preservar a proteção original do cabo durante a instalação.
O conector é indicado para cabos de alumínio isolados 0,6/1kV XLPE/PE, classe 2, ou fios e cabos de cobre isolados 450/750V, classe 1 ou 2, sem cobertura. A faixa informada para aplicação é de 25 a 150mm², sendo importante conferir a compatibilidade dos cabos utilizados antes da instalação para garantir o correto desempenho elétrico e mecânico da conexão.
O produto conta com porca fusível, que auxilia na aplicação correta, garantindo o aperto adequado conforme a especificação do conector. Esse sistema ajuda a evitar aperto insuficiente ou excessivo, contribuindo para uma instalação mais segura e padronizada.
Também possui borrachas elastoméricas, que tornam o conector estanque, ajudando a proteger o ponto de conexão contra entrada de umidade e agentes externos. Essa característica é importante em redes aéreas isoladas, onde o produto pode ficar exposto a variações climáticas e condições externas.
Fabricado com corpo em polímero resistente a intempéries e raios U.V., o conector foi projetado para uso externo em redes de distribuição. Seus contatos são produzidos em cobre estanhado, material que proporciona boa condução elétrica e maior proteção contra oxidação no ponto de contato.
A aplicação deve ser realizada com chave estrela ou soquete, conforme a necessidade da instalação. O produto é indicado para redes aéreas de distribuição de energia elétrica isoladas e segue a norma NF C33-020, sendo uma solução técnica para derivações em sistemas de baixa tensão com praticidade, estanqueidade e segurança.
Garantia de 90 dias, conforme o fabricante.

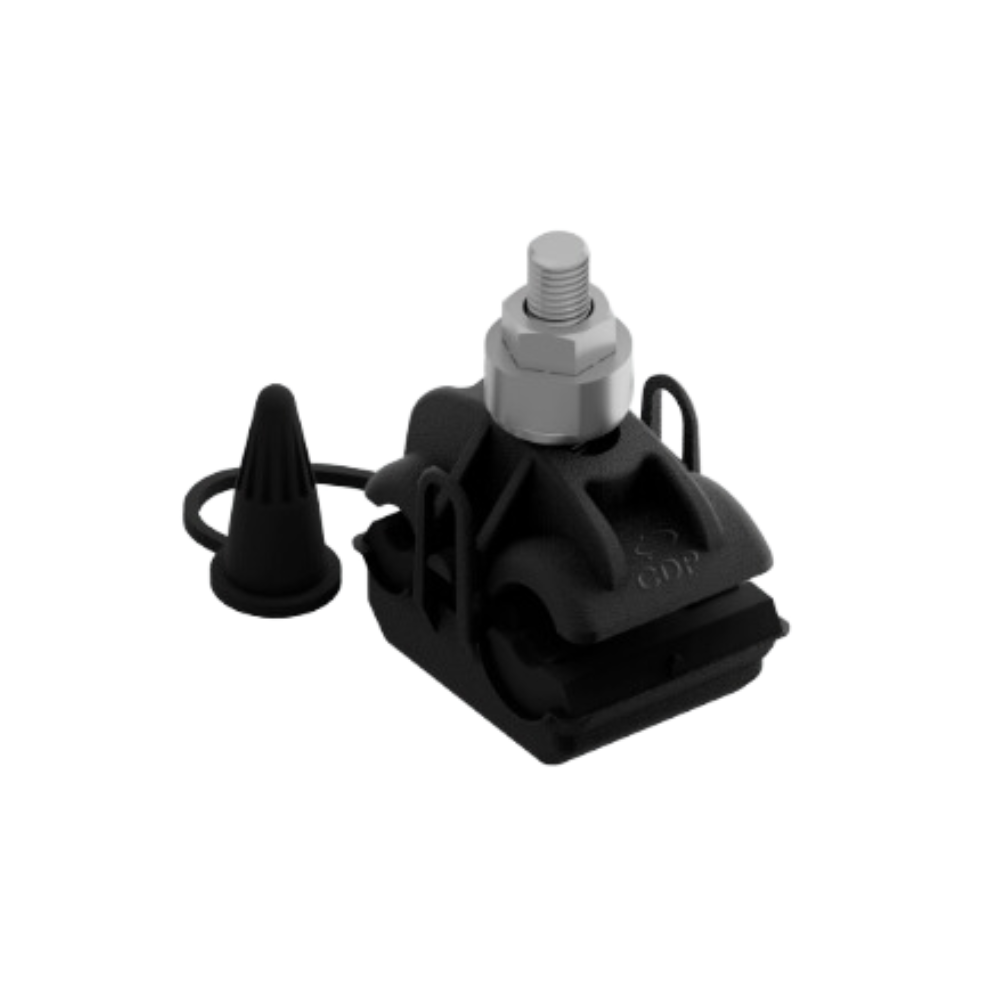

IMAGEM ILUSTRATIVA.
CONECTOR PERFURANTE DERIVAÇÃO 25-150 MM² - INTELLI
O Conector Perfurante de Derivação 25-150 mm² da Intelli é indicado para derivação de cabos isolados em redes aéreas de distribuição de energia elétrica de baixa tensão, até 1 kV. É compatível com combinações alumínio-alumínio, alumínio-cobre e cobre-cobre, oferecendo praticidade, segurança e eficiência na conexão.
Sua conexão é realizada por perfuração da isolação, dispensando a necessidade de decapar o cabo durante a instalação. O conector conta com porca fusível, que auxilia na aplicação correta, e borrachas elastoméricas, que ajudam a tornar a conexão estanque e mais protegida contra umidade.

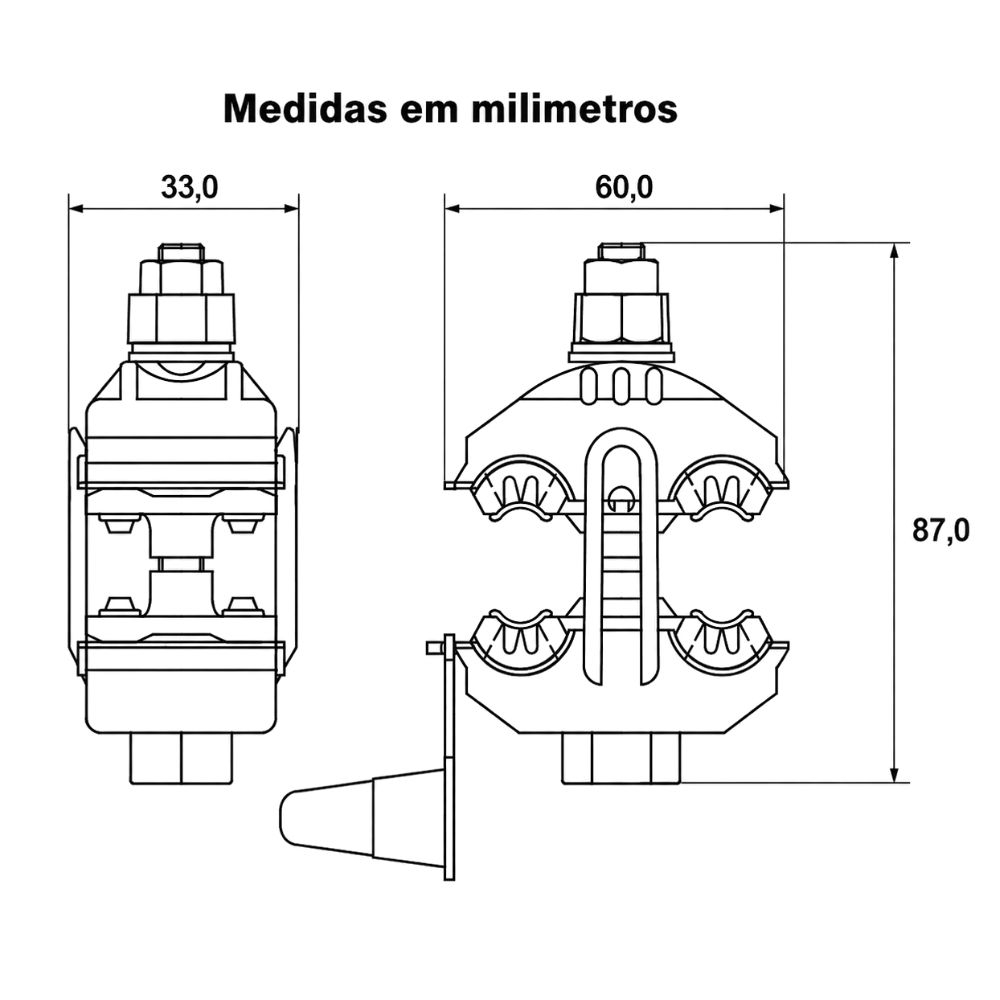

Dimensões
Faixa de aplicação informada: 25 a 150 mm²
(medidas em milímetros quadrados)
Características Técnicas
Tipo: Conector perfurante de derivação
Marca: Intelli
Aplicação: Derivação de cabos isolados
Rede indicada: Redes aéreas de distribuição de energia elétrica isoladas
Tensão de aplicação: Baixa tensão até 1 kV
Combinações permitidas: Alumínio-alumínio, alumínio-cobre e cobre-cobre
Faixa de aplicação: 25 a 150 mm²
Conexão: Por perfuração da isolação
Material do corpo: Polímero resistente a intempéries e raios UV
Material dos contatos: Cobre estanhado
Vedação: Borrachas elastoméricas para tornar o conector estanque
Sistema de aperto: Porca fusível
Ferramenta de aplicação: Chave estrela ou soquete
Norma: NF C33-020
Cabos Compatíveis
Cabos de alumínio isolados 0,6/1 kV XLPE/PE, classe 2
Fios e cabos de cobre isolados 450/750V, classe 1 ou 2, sem cobertura
Redes aéreas isoladas de baixa tensão
Sistemas de distribuição de energia elétrica até 1 kV
Funcionamento e Uso
O conector realiza a derivação perfurando a isolação do cabo durante o aperto. Dessa forma, os contatos internos alcançam o condutor sem a necessidade de remover previamente a capa isolante, tornando a instalação mais rápida e prática.
A porca fusível contribui para uma aplicação mais segura, pois auxilia no controle do aperto adequado. As borrachas elastoméricas ajudam na vedação da conexão, oferecendo maior proteção contra a entrada de umidade e melhor desempenho em redes aéreas isoladas.
Aplicações Indicadas
Redes aéreas de distribuição de energia elétrica
Derivação de cabos isolados
Instalações em baixa tensão até 1 kV
Conexões entre cabos de alumínio e cobre
Aplicações em redes isoladas com cabos XLPE/PE
Serviços de instalação, manutenção e expansão de redes elétricas
Diferenciais
Não necessita decapar o cabo
Conexão por perfuração da isolação
Compatível com alumínio-alumínio, alumínio-cobre e cobre-cobre
Corpo em polímero resistente a intempéries e raios UV
Contatos em cobre estanhado
Porca fusível para melhor controle de aplicação
Borrachas elastoméricas para vedação
Conector estanque
Aplicação prática com chave estrela ou soquete
Indicado para redes aéreas isoladas de baixa tensão
Atende à norma NF C33-020
Garantia
90 dias conforme o fabricante
