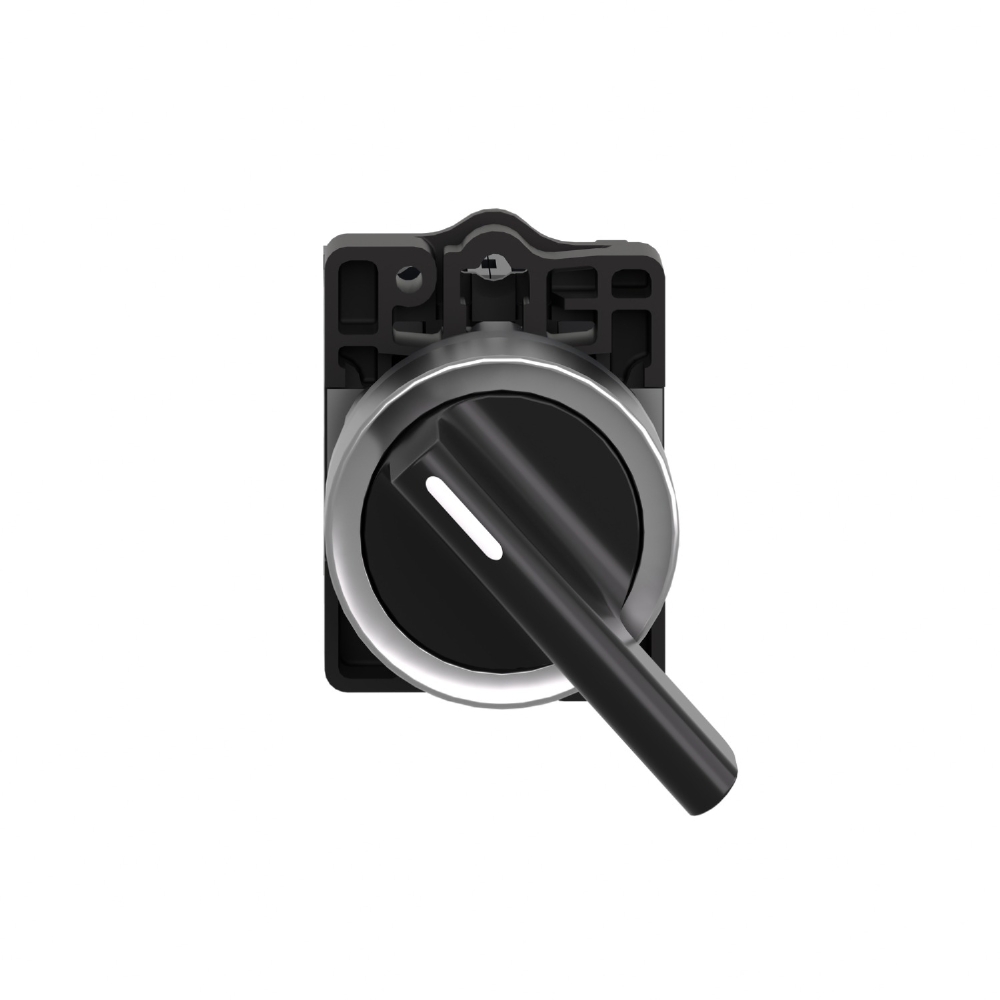

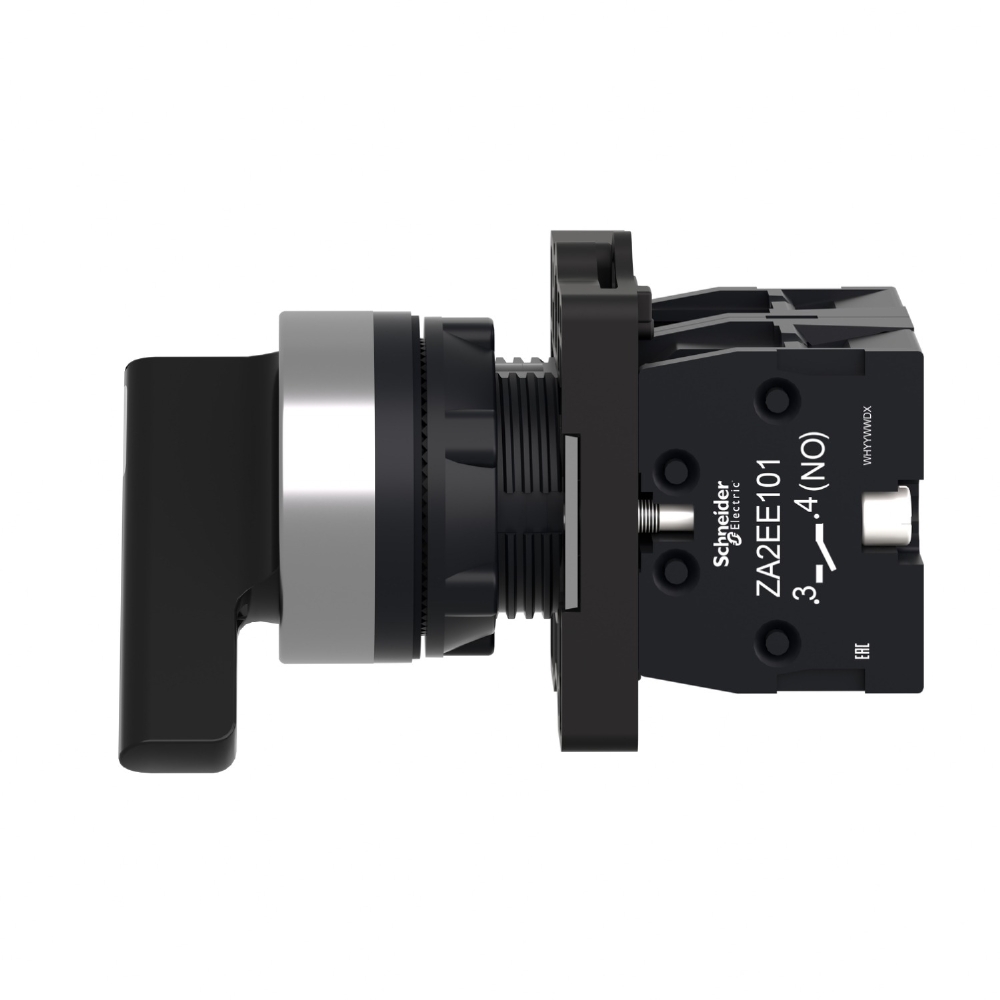

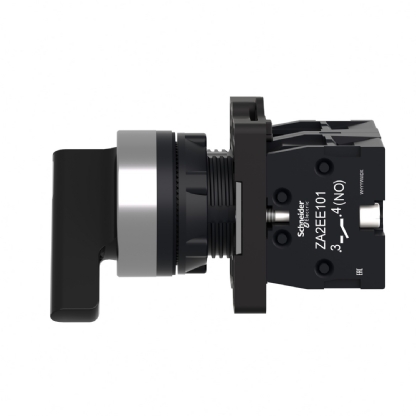

COMUTADOR COM MANOPLA LONGA 22MM 2 POSIÇÕES FIXAS 1NA+1NF - SCHNEIDER
O Comutador com Manopla Longa 22mm 2 Posições Fixas 1NA+1NF da Schneider é indicado para comando e seleção de funções em máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, seguro e resistente para aplicações industriais.
Da linha Easy Harmony XA2, possui manopla longa preta, 2 posições fixas a 90° e composição de contatos 1NA + 1NF com operação de abertura lenta. O produto conta com durabilidade mecânica de 300.000 ciclos, sendo uma boa opção para circuitos de comando que exigem seleção manual de funções.
Fabricado em plástico, com aro de aparência metálica, o comutador possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e fixação por porca. Pode ser instalado em painéis com espessura de 1 mm a 5 mm e centro de fixação mínimo de 30 x 40 mm.
O produto possui corrente térmica convencional de 10A, tensão nominal de isolação de 600V, tensão suportável de impulso de 6kV, grau de proteção IP65 e resistência ao impacto IK06. Suas dimensões são 48,5 mm de altura, 30 mm de largura e 68,2 mm de profundidade.
Antes da instalação, recomenda-se verificar a compatibilidade com o circuito de comando, furação do painel, tipo de contato, posição de operação, tensão e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
A Comutadora com Manopla Longa 22mm 2 Posições Fixa 1NA+1NF da Schneider Electric, da linha Easy Harmony XA2, é indicada para seleção e controle de funções em máquinas, equipamentos, painéis elétricos e sistemas de automação. Possui manopla longa preta e duas posições fixas a 90°, proporcionando acionamento prático e preciso.
Com construção plástica robusta, conta com 1 contato normalmente aberto (1NA) e 1 contato normalmente fechado (1NF), ambos com operação de abertura lenta. Possui grau de proteção IP65, instalação em furo padrão de aproximadamente 22 mm e resistência a impactos, poeira, água e vibrações.
Dimensões
Altura: 48,5 mm
Largura: 30 mm
Profundidade: 68,2 mm
Diâmetro de montagem: 22,5 mm
Espessura do painel compatível: 1 a 5 mm
Centro mínimo de fixação: 30 x 40 mm
Peso: 0,041 kg
Características Técnicas
Tipo: Comutador completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Tipo de cabeçote: Normal 22 mm
Formato do cabeçote: Redondo
Material do aro: Plástico
Cor: Preto
Característica do acionamento: Manopla longa
Tipo de acionamento: Posições fixas
Quantidade de posições: 2
Posicionamento: 2 posições a 90°

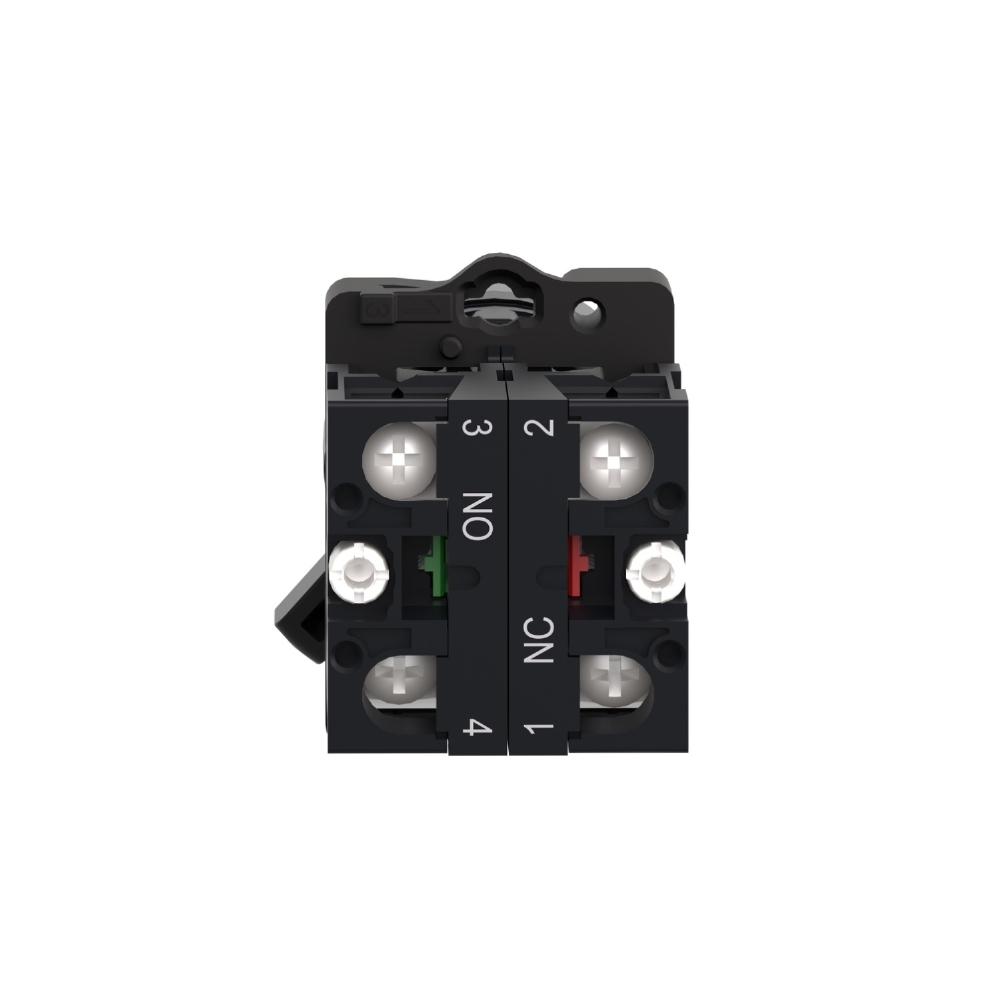

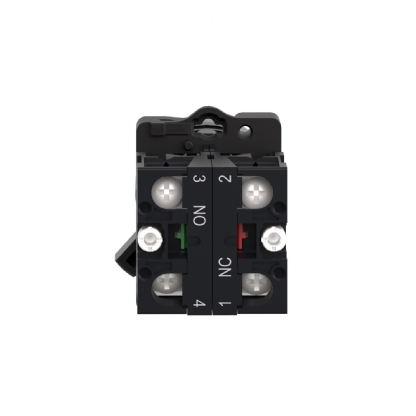

Configuração dos contatos: 1NA + 1NF
Operação dos contatos: Abertura lenta
Durabilidade mecânica: 300.000 ciclos
Modo de fixação: Porca de fixação
Torque da porca de fixação: 2 a 2,4 N.m
Torque de aperto: 0,8 N.m
Tipo de conexão: Parafuso
Corrente térmica convencional: 10A
Corrente nominal de operação: 3A a 240V CA-15 / 0,27A a 250V CC-13
Proteção contra sobrecarga e curto-circuito: Fusível tipo gL de 10A conforme IEC 60269-1
Tensão nominal de isolação: 600V conforme IEC 60947-1
Tensão nominal suportável de impulso: 6kV conforme IEC 60947-1
Tratamento de proteção: TC
Temperatura de funcionamento: -25 °C a 55 °C
Temperatura de armazenamento: -40 °C a 70 °C
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção: IP65 conforme IEC 60529
Grau de proteção contra impacto: IK06
Resistência à vibração: 10 gn entre 40 e 500Hz conforme IEC 60068-2-6
Resistência ao choque: 120 gn durante 11 ms conforme IEC 60068-2-27
Normas: IEC 60947-5-1, IEC 60947-1, GB 14048.1 e GB 14048.5
Certificações: CE e CCC
Quantidade indivisível de venda: 1 unidade
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando
Seleção de funções em equipamentos
Linhas de produção
Equipamentos industriais
Ambientes sujeitos a poeira, água e vibrações
Diferenciais
2 posições fixas a 90°
Manopla longa para acionamento prático
Configuração com 1NA + 1NF
Operação de abertura lenta
Durabilidade mecânica de 300.000 ciclos
Instalação em furo padrão de aproximadamente 22 mm
Projeto modular e flexível
Grau de proteção IP65
Proteção contra impacto IK06
Alta resistência a vibrações e choques
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Estrutura robusta para aplicações industriais
Conexão por parafuso
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
