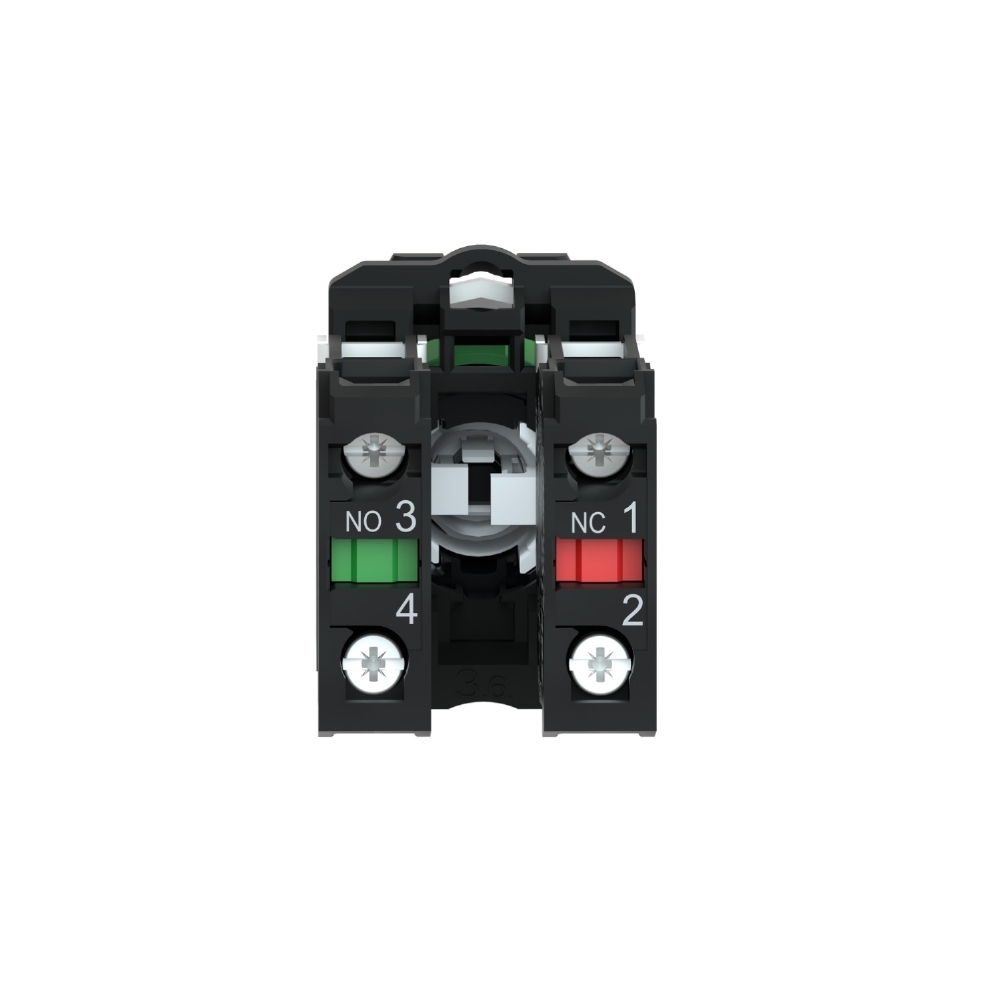

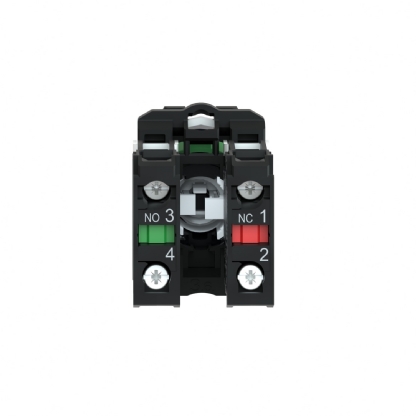

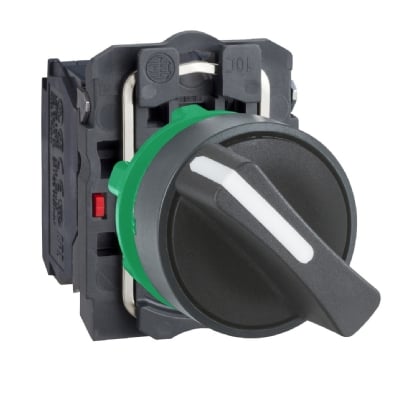

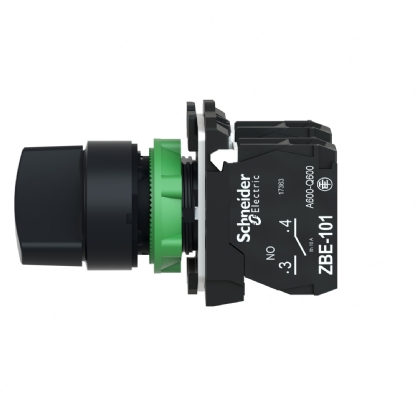

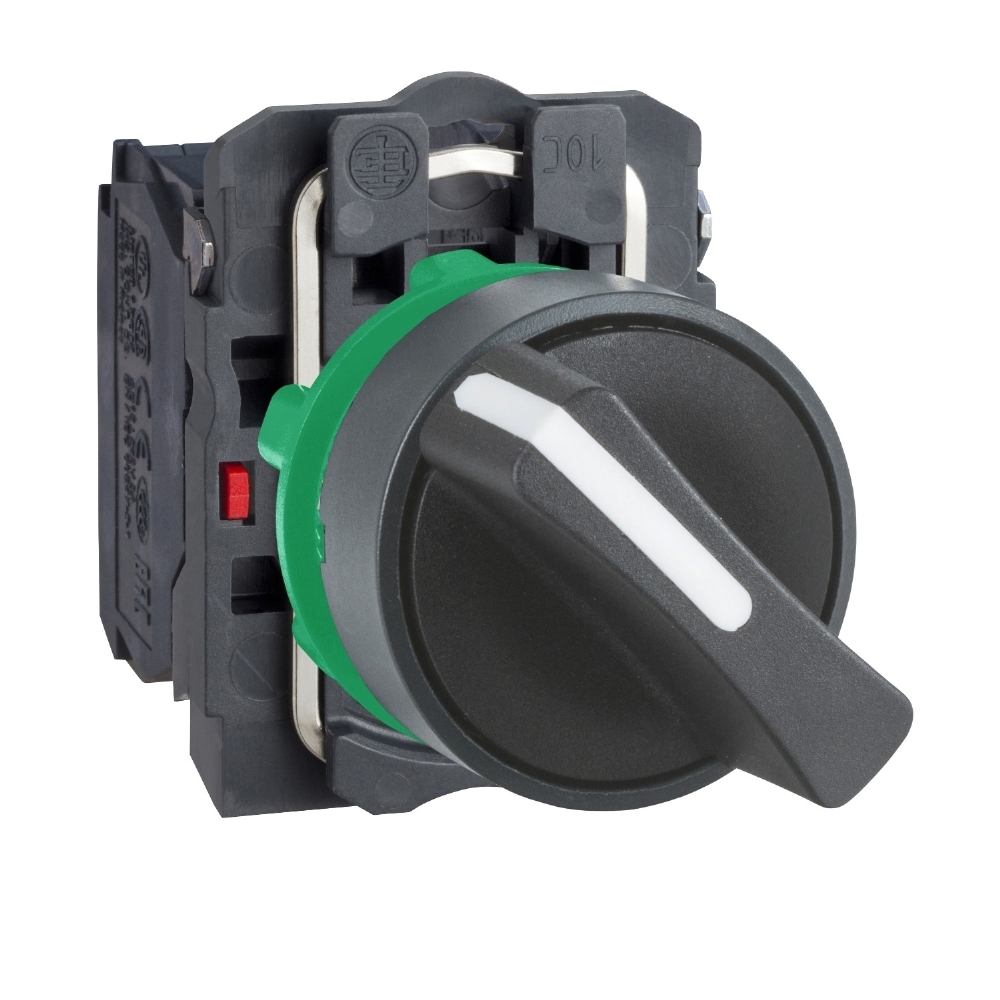

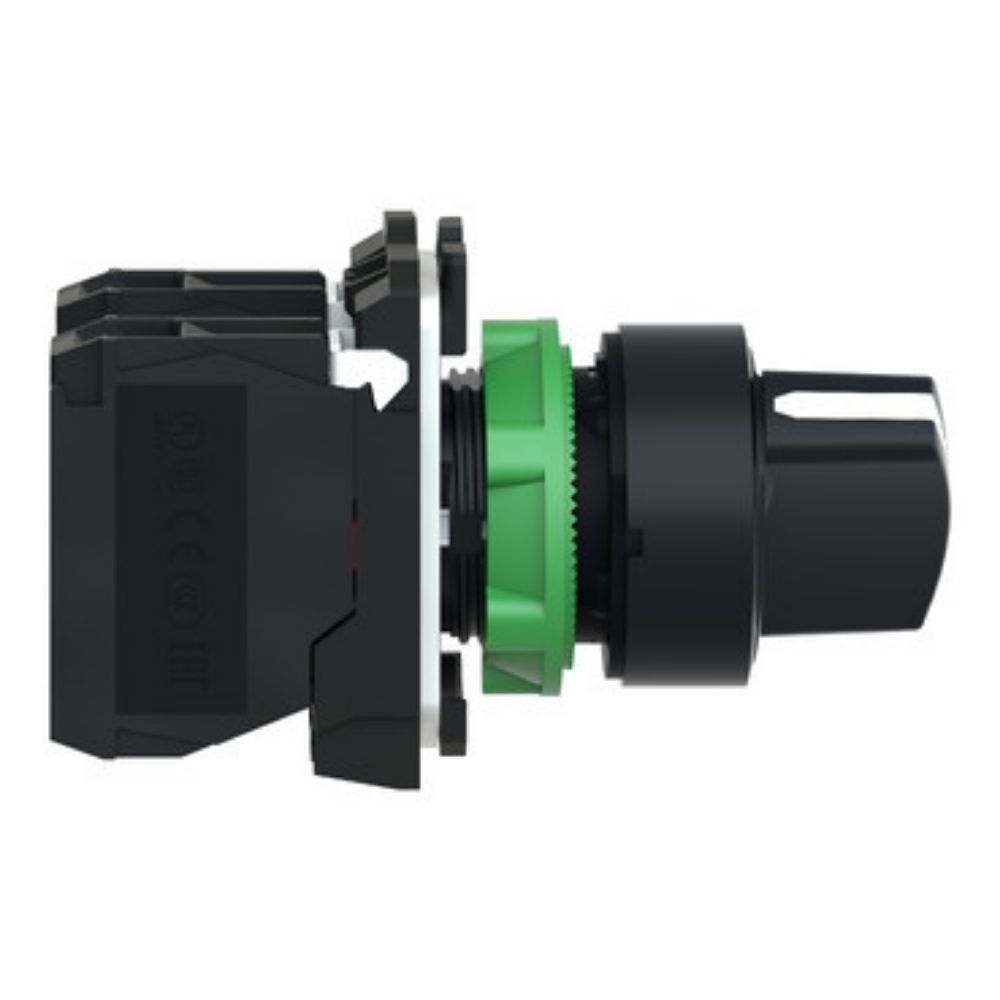

COMUTADOR COM MANOPLA CURTA 22MM 2 POSIÇÕES FIXAS 1NA+1NF - SCHNEIDER
O Comutador com Manopla Curta 22mm 2 Posições Fixas 1NA+1NF da Schneider é indicado para comando e seleção de funções em máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, resistente e seguro para aplicações industriais.
Da linha Harmony XB5, possui cabeçote redondo com manopla curta preta, 2 posições fixas a 90° e composição de contatos 1NA + 1NF com operação de abertura lenta. O produto conta com contatos padrão em liga de prata Ag/Ni, ruptura positiva conforme IEC 60947-5-1 e durabilidade mecânica de 1.000.000 de ciclos.
Fabricado com aro em plástico cinza escuro, o comutador possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm, conexão por parafuso e excelente encaixe mecânico com o cabeçote. Suporta corrente térmica convencional de 10A, tensão nominal de isolação de 600V e tensão suportável de impulso de 6kV.
O produto oferece resistência para ambientes agressivos, com proteção contra impactos, poeira, água, vibração e lavagem sob alta pressão, conforme as especificações da linha Harmony XB5. Suas dimensões são 42 mm de altura, 30 mm de largura e 70 mm de profundidade, com peso aproximado de 0,043 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o painel, circuito de comando, tipo de contato, posição de operação e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
A Comutadora com Manopla Curta 22mm 2 Posições Fixa 1NA+1NF da Schneider Electric, da linha Harmony XB5, é indicada para seleção e controle de funções em máquinas, equipamentos, painéis elétricos e sistemas de automação. Possui manopla curta preta e duas posições fixas a 90°, proporcionando acionamento prático e identificação clara das funções selecionadas.
Com construção plástica robusta, possui 1 contato normalmente aberto (1NA) e 1 contato normalmente fechado (1NF), operação de abertura lenta e ruptura positiva. Sua instalação é realizada em furo padrão de aproximadamente 22 mm, oferecendo praticidade, resistência e confiabilidade para aplicações industriais.
Dimensões
Altura: 42 mm
Largura: 30 mm
Profundidade: 70 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,043 kg
Características Técnicas
Tipo: Comutador
Marca: Schneider Electric
Linha: Harmony XB5
Nome abreviado do dispositivo: XB5
Apresentação: Produto completo
Tipo de cabeçote: Normal 22 mm
Formato do cabeçote: Redondo
Material do aro: Plástico cinza escuro
Cor do acionamento: Preto
Característica do acionamento: Manopla curta
Tipo de acionamento: Posições fixas
Quantidade de posições: 2
Posicionamento: 2 posições a 90°
Configuração dos contatos: 1NA + 1NF
Operação dos contatos: Abertura lenta
Uso dos contatos: Contatos padrão
Material dos contatos: Liga de prata (Ag/Ni)
Ruptura positiva: Sim, conforme IEC 60947-5-1, apêndice K
Descrição dos terminais: 13-14 NA
Durabilidade mecânica: 1.000.000 de ciclos
Valor de torque de comutação: 0,14 N.m
Torque de aperto: 0,8 a 1,2 N.m conforme IEC 60947-1
Corrente térmica convencional: 10A conforme IEC 60947-5-1
Proteção contra sobrecarga e curto-circuito: Fusível tipo cartucho gG de 10A conforme IEC 60947-5-1
Tensão nominal de isolação: 600V conforme IEC 60947-1
Tensão nominal suportável de impulso: 6kV conforme IEC 60947-1
Resistência à lavagem de alta pressão: 7.000.000 Pa a 55 °C, distância de 0,1 m
Tratamento de proteção: TH
Temperatura de funcionamento: -40 °C a 70 °C
Temperatura de armazenamento: -40 °C a 70 °C
Classe de proteção contra choques elétricos: Classe II conforme IEC 60536
Grau de proteção contra impacto: IK04 conforme IEC 50102
Normas: CSA C22.2 Nº 14, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1 e JIS C8201-1
Quantidade indivisível de venda: 1 unidade
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Seleção de funções em equipamentos
Circuitos de comando
Painéis de distribuição de energia
Indústria de alimentos e bebidas
Indústria química
Ambientes industriais exigentes
Diferenciais
2 posições fixas a 90°
Manopla curta preta
Configuração com 1NA + 1NF
Operação de abertura lenta
Ruptura positiva
Contatos em liga de prata Ag/Ni
Durabilidade mecânica de 1.000.000 de ciclos
Instalação em furo padrão de aproximadamente 22 mm
Montagem e desmontagem rápidas
Estrutura robusta para aplicações industriais
Resistência à lavagem em alta pressão
Proteção contra impacto IK04
Ampla variedade de blocos de contato compatíveis
Excelente conexão mecânica com o cabeçote
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Linha Harmony XB5 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
