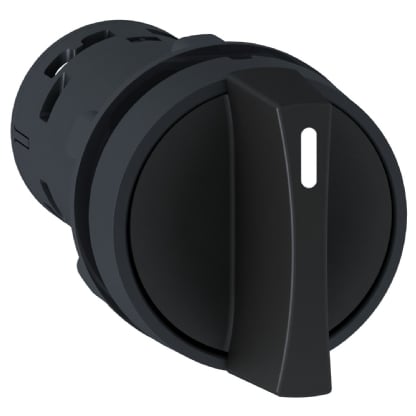

O Comutador Monobloco 22mm da SCHNEIDER redefine a eficiência em aplicações industriais. Equipado com 2 posições fixas e contatos de 1NA+1NF, esta "chave comutadora" é uma adição vital para qualquer sistema que necessite de uma troca precisa e confiável entre diferentes modos ou estados. Desenvolvido para uma integração sem problemas em painéis com furação padrão de 22mm, este comutador garante uma instalação rápida e uma longa vida útil. Além de sua funcionalidade superior, a robustez deste dispositivo o torna ideal para enfrentar os ambientes mais exigentes, assegurando que suas operações continuem ininterruptas. Escolher o Comutador Monobloco 22mm da SCHNEIDER é optar pela excelência, tornando-o indispensável em áreas como automação, controle de maquinário, e em setores que demandam a máxima precisão da chave comutadora.

Características:

Tipo de produto ou componente:
Comutador

Nome abreviado do dispositivo:
XB7

Características Gerais:

Diâmetro de montagem: 22 mm
Quantidade indivisível de venda: 10
Peso líquido: 0,026 kg
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Posições fixas
Característica do acionamento: Preto Manopla curta
Informações de posição do acionamento: 2 Posições 90°

Complementar:

Largura total CAD: 29 mm
Altura total CAD: 29 mm
Profundidade total CAD: 68,5 mm
Descrição dos terminais ISO nº 1: (13-14)NA, (21-22)NA

Montagem do dispositivo:

Modo de fixação: Porca de fixação: 2…2,4 N.m
Centro de fixação:
- = 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm
- = 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm

Especificações Técnicas:

Tipo e composição dos contatos: 1 NA + 1 NF
Ruptura positiva: Com conforme IEC 60947-5-1, apêndice K
Operação dos contatos: Abertura lenta
Durabilidade mecânica: 300000 ciclos

Conexões - Terminais:

Terminais de parafuso: <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
Terminais de parafuso: 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1

Especificações Elétricas:

Proteção contra sobrecarga e curtos-circuitos: 4 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
[Ui] Tensão nominal de isolação: 250 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] Tensão nominal suportável de impulso: 4 kV IEC 60947-1
[Ie] Corrente nominal de operação: (Várias especificações mencionadas)

Normas:

JIS C8201-5-1
IEC 60947-1
UL 508
CSA C22.2 No 14
IEC 60947-5-1
JIS C8201-1

Condições Ambientais:

Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -25…70 °C

Certificações e Resistências:

Classe de proteção contra choques elétricos: Classe II conforme IEC 61140
Grau de proteção NEMA: NEMA 12 conforme UL 50 E, NEMA 3 conforme UL 50 E
Resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
Resistência ao choque: (Várias especificações mencionadas)
