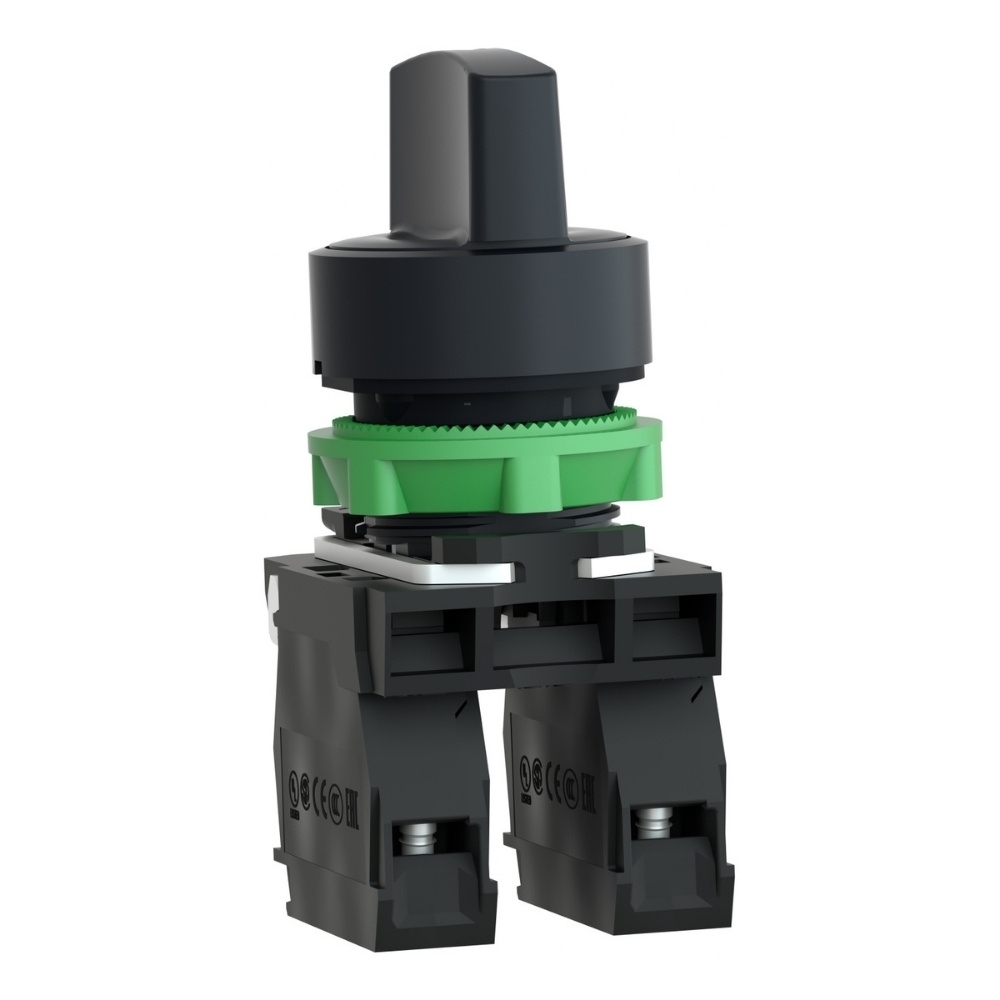

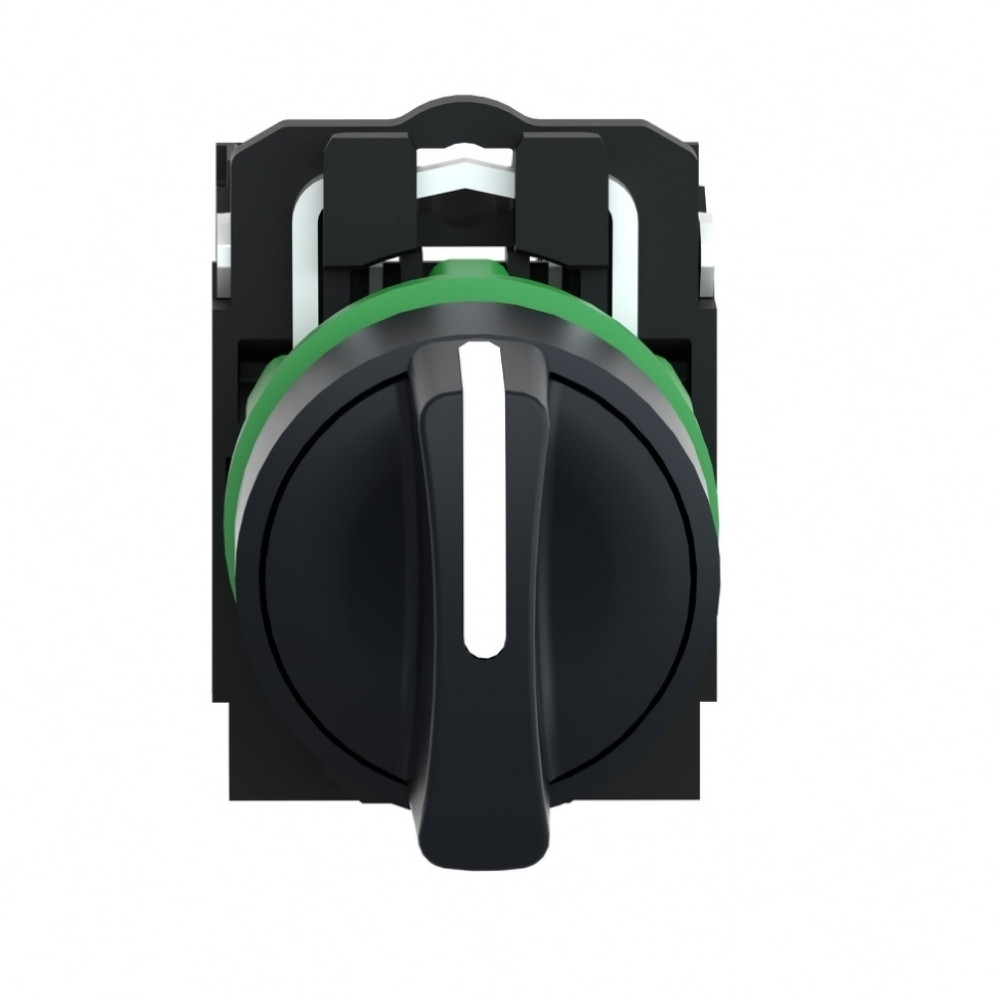

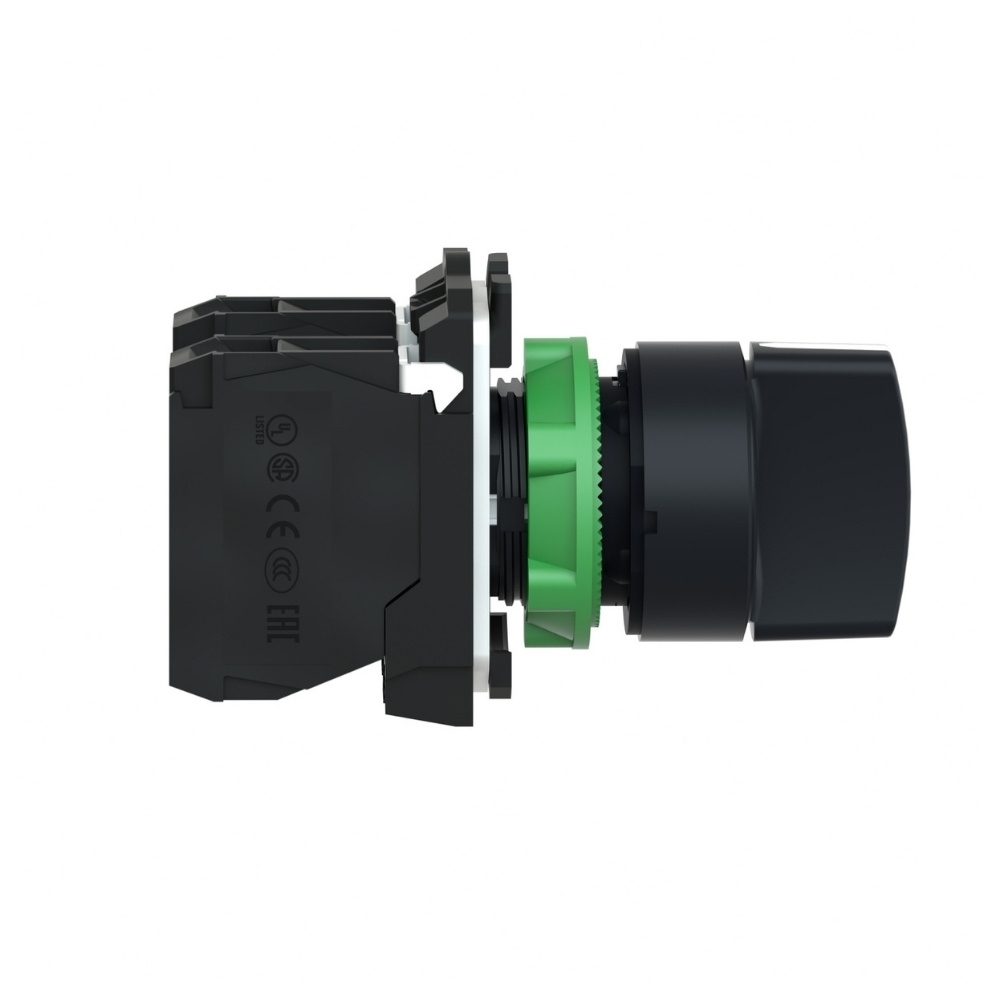

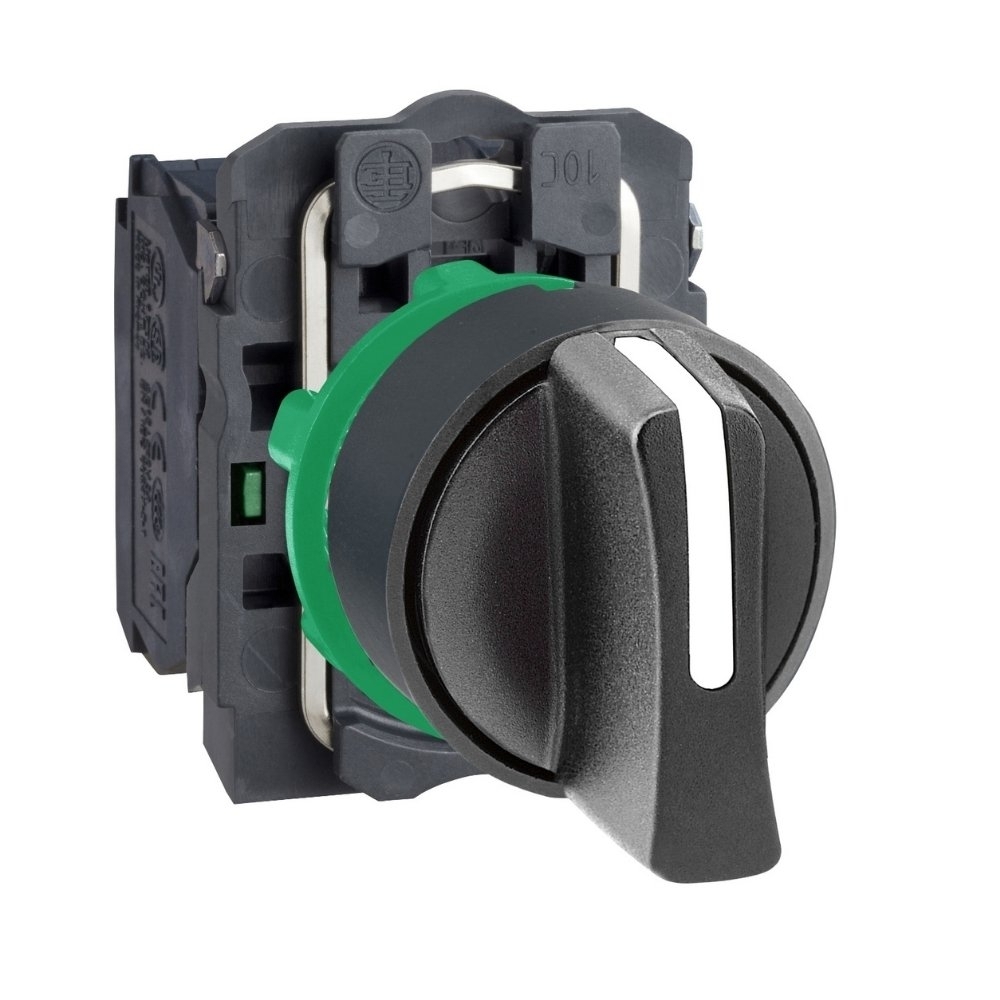

COMUTADOR COM MANOPLA CURTA 22MM 3 POSIÇÕES FIXAS 2NA - SCHNEIDER
O Comutador com Manopla Curta 22mm 3 Posições Fixas 2NA da Schneider é indicado para comando e seleção de funções em máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, resistente e seguro para aplicações industriais.
Da linha Harmony XB5, possui cabeçote redondo com manopla curta preta, 3 posições fixas em +/- 45° e 2 contatos NA com operação de abertura lenta. O produto oferece excelente conexão mecânica com o cabeçote e permite montagem e desmontagem rápidas em painéis compatíveis.
Fabricado com aro em plástico cinza escuro, o comutador possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e alta durabilidade mecânica de 1.000.000 de ciclos. Suas dimensões são 42 mm de altura, 30 mm de largura e 70 mm de profundidade, com peso aproximado de 0,052 kg.
O produto conta com resistência a ambientes agressivos, lavagem sob alta pressão, tratamento de proteção TH e resistência ao impacto IK04. É uma ótima opção para quem busca comutador Schneider, chave seletora 22mm, comutador 3 posições fixas, manopla curta XB5 e componente para comando elétrico.
Antes da instalação, recomenda-se verificar a compatibilidade com o painel, circuito de comando, tipo de contato, posição de operação e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Comutador com Manopla Curta 22mm 3 Posições Fixa 2NA da Schneider Electric, da linha Harmony XB5, é indicado para seleção e controle de funções em máquinas, equipamentos, painéis elétricos e sistemas de automação. Possui manopla curta preta e três posições fixas, proporcionando operação prática e fácil identificação dos comandos.
Desenvolvido para instalação em painéis com furação padrão de aproximadamente 22 mm, conta com dois contatos normalmente abertos (2NA) e operação de abertura lenta. Sua construção robusta oferece resistência para aplicações industriais e ambientes sujeitos a condições mais severas.
Dimensões
Altura: 42 mm
Largura: 30 mm
Profundidade: 70 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,052 kg
Características Técnicas
Tipo: Comutador
Marca: Schneider Electric
Linha: Harmony XB5
Nome abreviado do dispositivo: XB5
Material do aro: Plástico cinza escuro
Tipo de cabeçote: Normal 22 mm
Formato do cabeçote: Redondo
Característica do acionamento: Manopla curta preta
Tipo de acionamento: Posições fixas
Quantidade de posições: 3
Posicionamento: 3 posições a ±45°
Configuração dos contatos: 2NA
Operação dos contatos: Abertura lenta
Uso dos contatos: Contatos padrão
Descrição dos terminais: 13-14 NA
Ruptura positiva: Não
Durabilidade mecânica: 1.000.000 de ciclos
Valor de torque de comutação: 0,14 N.m
Torque de aperto: 0,8 a 1,2 N.m conforme IEC 60947-1
Resistência à lavagem de alta pressão: 7.000.000 Pa a 55 °C, distância de 0,1 m
Tratamento de proteção: TH
Temperatura de armazenamento: -40 °C a 70 °C
Classe de proteção contra choques elétricos: Classe II conforme IEC 60536
Grau de proteção contra impacto: IK04 conforme IEC 50102
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Seleção de funções em equipamentos
Circuitos de comando
Painéis de distribuição de energia
Indústria de alimentos e bebidas
Indústria química
Ambientes industriais
Diferenciais
3 posições fixas
Manopla curta para acionamento prático
2 contatos normalmente abertos
Operação de abertura lenta
Durabilidade mecânica de 1.000.000 de ciclos
Instalação em furo padrão de aproximadamente 22 mm
Montagem e desmontagem rápidas
Estrutura robusta para aplicações industriais
Resistência à lavagem em alta pressão
Proteção contra impacto IK04
Ampla variedade de blocos de contato compatíveis
Excelente conexão mecânica com o cabeçote
Linha Harmony XB5 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante
