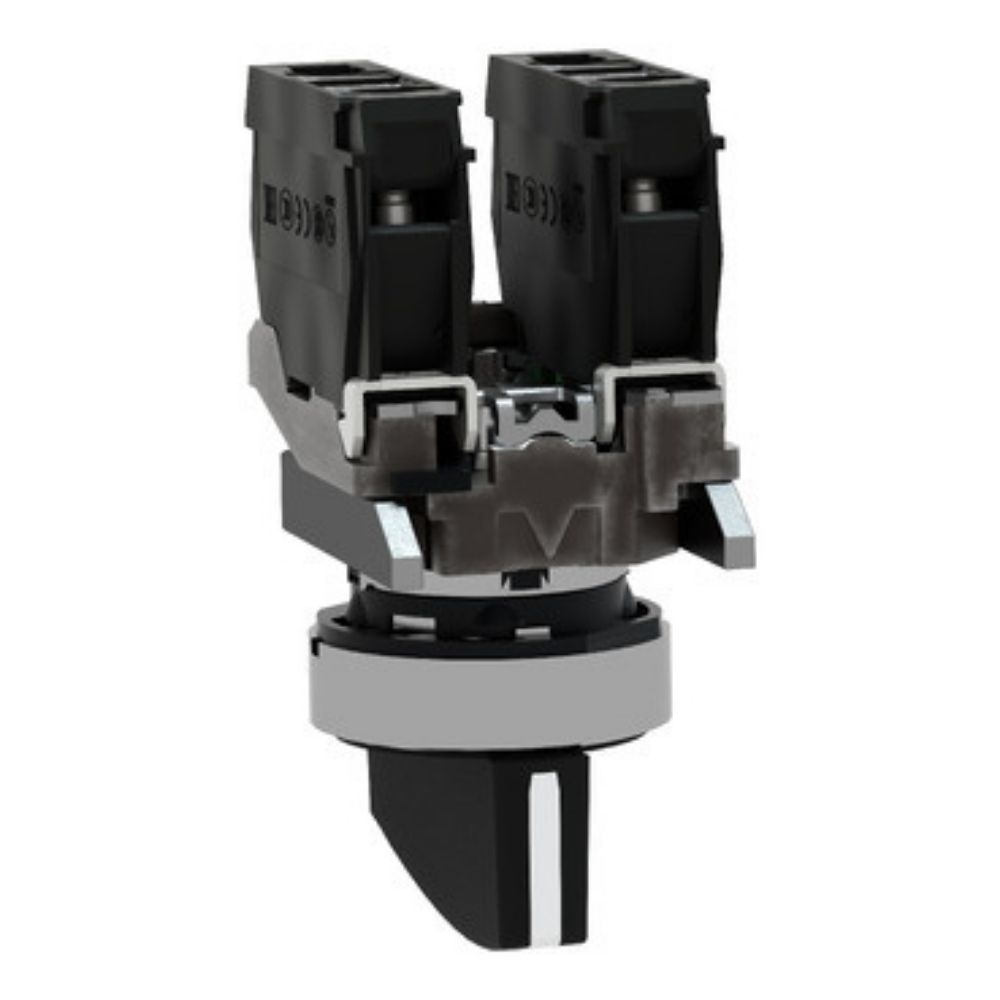

COMUTADOR COM MANOPLA LONGA 3 POSIÇÕES FIXAS 2NA - SCHNEIDER
O Comutador com Manopla Longa 3 Posições Fixas da Schneider é indicado para comando e seleção de funções em máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento robusto e seguro para aplicações industriais.
Da linha Harmony XB4, possui aro em metal cromado, colar de fixação em zamak, manopla longa preta e 3 posições fixas em +/- 45°. Conforme as especificações informadas, conta com 2 contatos NA, operação de abertura lenta e contatos em liga de prata Ag/Ni.
O produto possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e durabilidade mecânica de 1.000.000 de ciclos. Conta com corrente térmica convencional de 10A, tensão nominal de isolação de 600V e tensão suportável de impulso de 6kV.
Com grau de proteção IP67, IP69 e IP69K, o comutador oferece resistência contra poeira, água, lavagem sob alta pressão e condições industriais exigentes. Suas dimensões são 48 mm de altura, 30 mm de largura e 68 mm de profundidade, com peso aproximado de 0,105 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o painel, circuito de comando, tipo de contato, posição de operação e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA

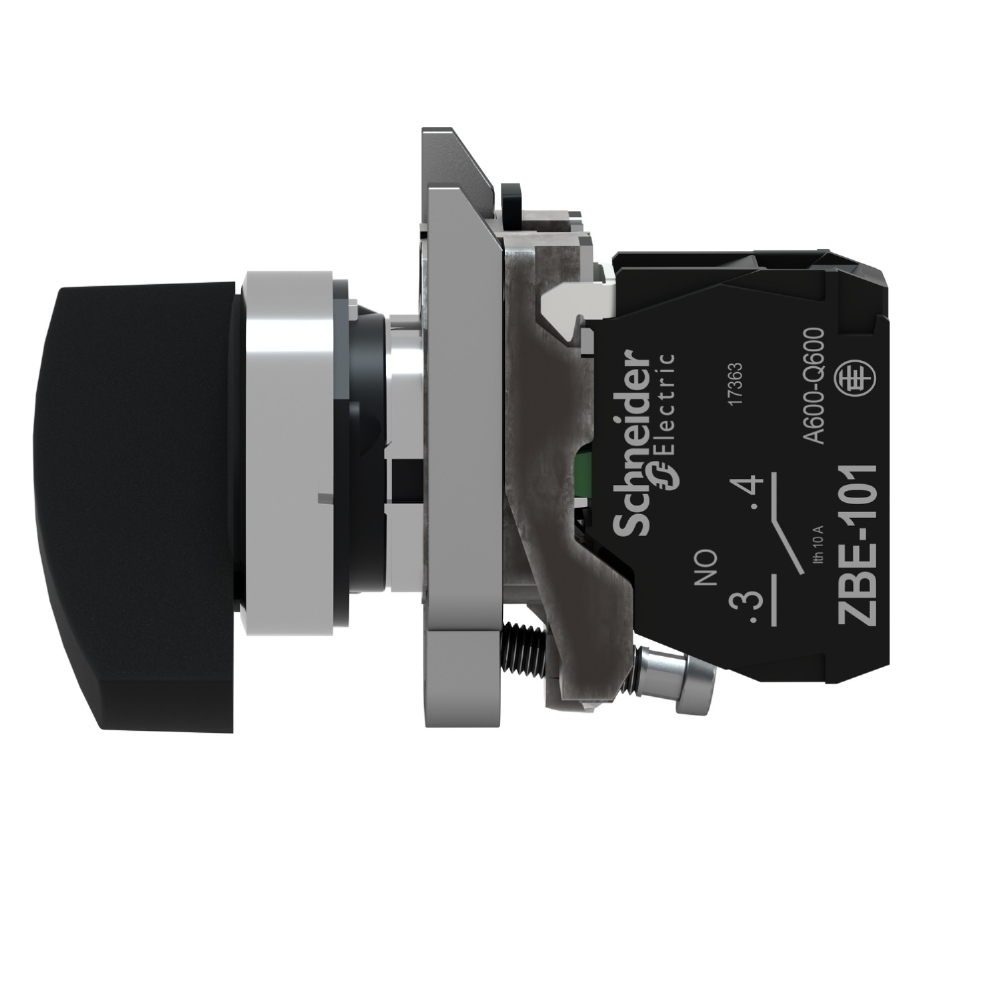

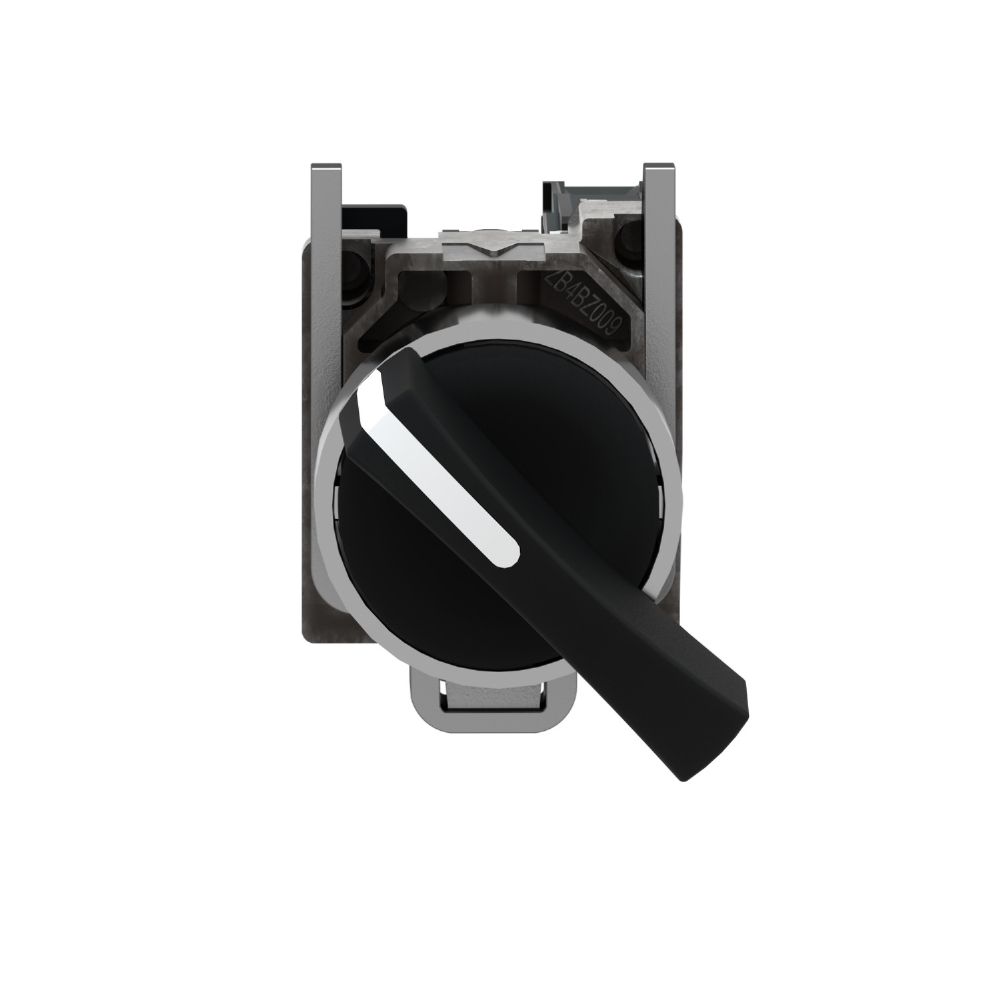

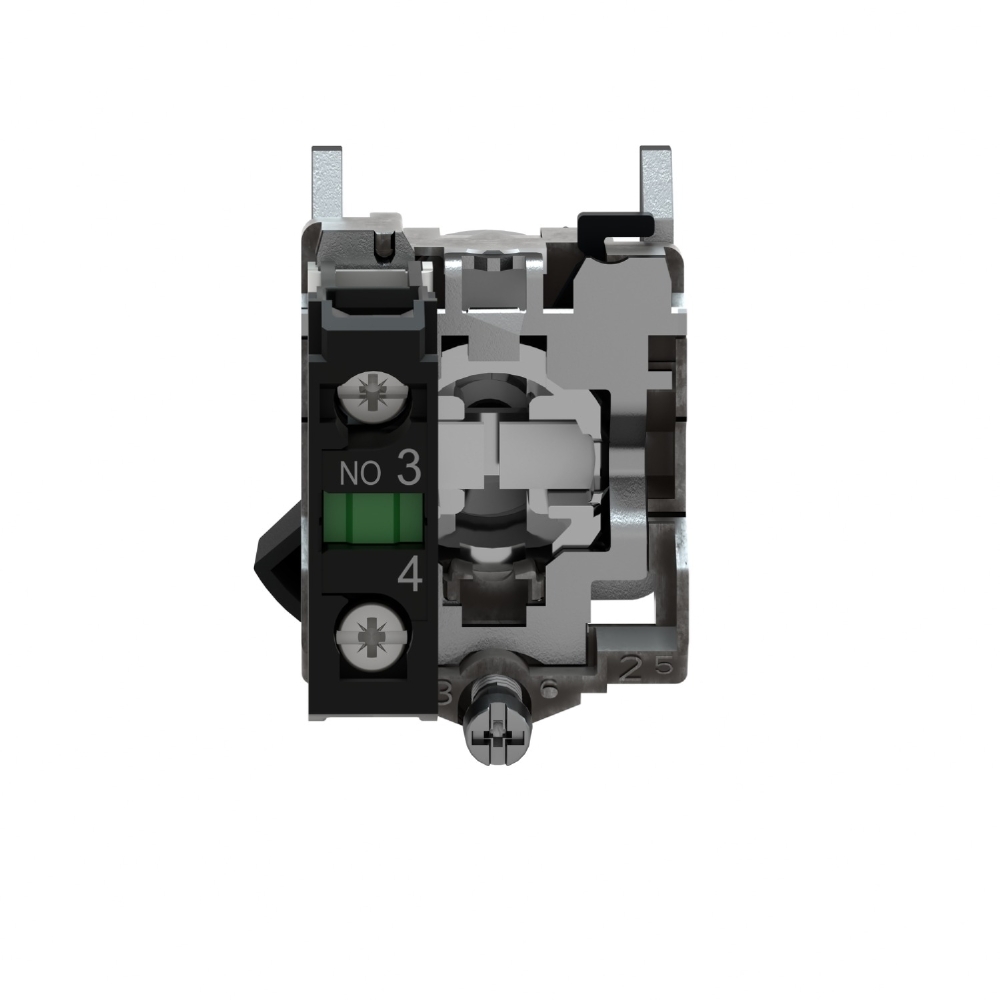

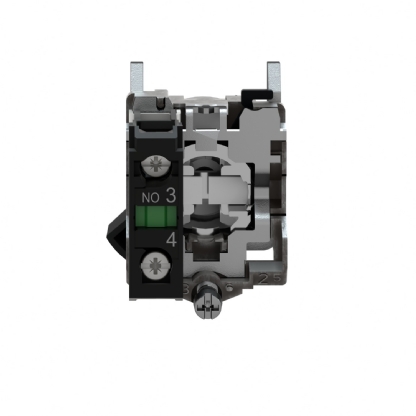

COMUTADOR COM MANOPLA LONGA 3 POSIÇÕES FIXA 1NA - SCHNEIDER
O Comutador com Manopla Longa 3 Posições Fixa da Schneider Electric, da linha Harmony XB4, é indicado para seleção e controle de funções em máquinas, equipamentos, painéis elétricos e sistemas de automação. Possui manopla longa preta e três posições fixas a ±45°, oferecendo acionamento ergonômico e fácil identificação das posições selecionadas.
Com aro em metal cromado e colar de fixação em Zamak, apresenta construção robusta para aplicações industriais exigentes. Pode ser instalado em painéis com furação padrão de aproximadamente 22 mm e possui elevados graus de proteção contra poeira, água e lavagem sob alta pressão.
Dimensões
Altura: 48 mm
Largura: 30 mm
Profundidade: 68 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,105 kg
Características Técnicas
Tipo: Comutador
Marca: Schneider Electric
Linha: Harmony XB4
Nome abreviado do dispositivo: XB4
Apresentação: Produto completo
Tipo de cabeçote: Normal 22 mm
Formato do cabeçote: Redondo
Material do aro: Metal cromado
Material do colar de fixação: Zamak
Cor do acionamento: Preto
Característica do acionamento: Manopla longa
Tipo de acionamento: Posições fixas
Quantidade de posições: 3
Posicionamento: 3 posições a ±45°
Configuração conforme identificação do produto: 1NA
Configuração informada na ficha técnica: 2NA
Operação dos contatos: Abertura lenta
Uso dos contatos: Contatos padrão
Material dos contatos: Liga de prata (Ag/Ni)
Ruptura positiva: Não
Durabilidade mecânica: 1.000.000 de ciclos
Valor de torque de comutação: 0,14 N.m
Torque de aperto: 0,8 a 1,2 N.m conforme IEC 60947-1
Corrente térmica convencional: 10A conforme IEC 60947-5-1
Proteção contra sobrecarga e curto-circuito: Fusível tipo cartucho gG de 10A conforme IEC 60947-5-1
Tensão nominal de isolação: 600V conforme IEC 60947-1
Tensão nominal suportável de impulso: 6kV conforme IEC 60947-1
Resistência à lavagem de alta pressão: 7.000.000 Pa a 55 °C, distância de 0,1 m
Tratamento de proteção: TH
Temperatura de funcionamento: -40 °C a 70 °C
Temperatura de armazenamento: -40 °C a 70 °C
Categoria de sobretensão: Classe I conforme IEC 60536
Grau de proteção: IP67, IP69 e IP69K conforme IEC 60529
Quantidade indivisível de venda: 1 unidade
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Seleção de funções em equipamentos
Máquinas de usinagem e embalagem
Indústria automotiva
Mineradoras
Indústria de petróleo e gás
Sistemas de tratamento de água
Ambientes industriais exigentes
Diferenciais
3 posições fixas a ±45°
Manopla longa para acionamento ergonômico
Aro metálico cromado
Colar de fixação em Zamak
Durabilidade mecânica de 1.000.000 de ciclos
Instalação em furo padrão de aproximadamente 22 mm
Construção robusta para aplicações industriais
Elevados graus de proteção IP67, IP69 e IP69K
Resistência à lavagem sob alta pressão
Contatos em liga de prata Ag/Ni
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Montagem e desmontagem práticas
Excelente conexão mecânica com o cabeçote
Linha Harmony XB4 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
