COMUTADOR COM MANOPLA CURTA 22MM 2 POSIÇÕES 1NA+1NF - SCHNEIDER
O Comutador com Manopla Curta 22mm 2 Posições 1NA+1NF da Schneider é indicado para comando e seleção de funções em máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, resistente e seguro para aplicações industriais.
Da linha Harmony XB4, possui aro em metal cromado, colar de fixação em zamak, cabeçote redondo e manopla curta com 2 posições fixas. Conta com operação de contatos por abertura lenta, contatos padrão em liga de prata Ag/Ni e durabilidade mecânica de 1.000.000 de ciclos.
O produto possui montagem em furo padrão de 22 mm, conexão compatível com circuitos de comando e alta resistência para ambientes exigentes. Conta com corrente térmica convencional de 10A, tensão nominal de isolação de 600V e tensão suportável de impulso de 6kV.
Com grau de proteção IP67, IP69 e IP69K, o comutador oferece resistência contra poeira, água, lavagem sob alta pressão e vibração. Suas dimensões são 47 mm de altura, 30 mm de largura e 68 mm de profundidade, com peso aproximado de 0,095 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o painel, circuito de comando, tipo de contato, posição de operação e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

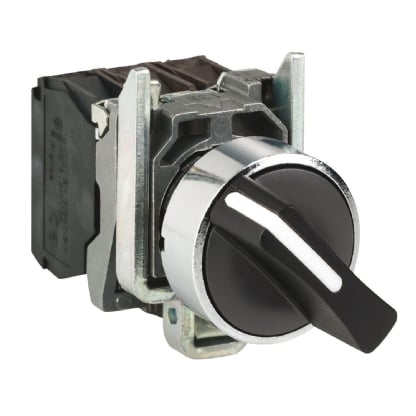

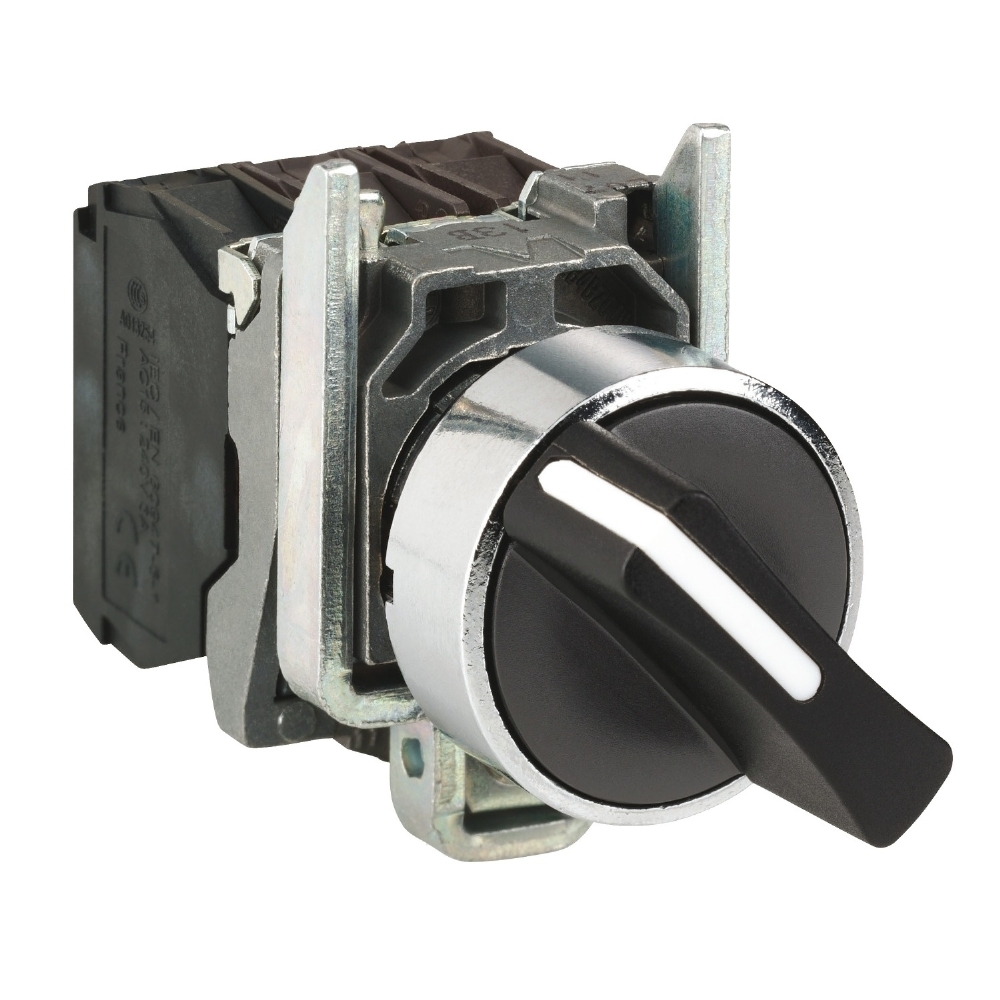

IMAGEM ILUSTRATIVA.
O Comutador com Manopla Curta 22mm 2 Posições 1NA+1NF da Schneider Electric, da linha Harmony XB4, é indicado para seleção e controle de funções em máquinas, equipamentos, painéis elétricos e sistemas de automação. Possui manopla curta e duas posições fixas, proporcionando acionamento simples e preciso durante a operação.
Com aro em metal cromado e colar de fixação em Zamak, apresenta construção robusta para aplicações industriais. Conta com 1 contato normalmente aberto (1NA) e 1 contato normalmente fechado (1NF), operação de abertura lenta e instalação em furo padrão de 22 mm. Seus elevados graus de proteção permitem utilização em ambientes sujeitos a poeira, água, vibração e lavagem sob alta pressão.
Dimensões
Altura: 47 mm
Largura: 30 mm
Profundidade: 68 mm
Diâmetro de montagem: 22 mm
Peso: 0,095 kg
Características Técnicas
Tipo: Comutador
Marca: Schneider Electric
Linha: Harmony XB4
Nome abreviado do dispositivo: XB4
Formato do cabeçote: Redondo
Material do aro: Metal cromado
Material do colar de fixação: Zamak
Característica do acionamento: Manopla curta
Tipo de acionamento: Posições fixas
Quantidade de posições: 2
Configuração dos contatos: 1NA + 1NF
Operação dos contatos: Abertura lenta
Uso dos contatos: Contatos padrão
Material dos contatos: Liga de prata (Ag/Ni)
Terminal informado: 3-4 NF
Ruptura positiva: Não
Durabilidade mecânica: 1.000.000 de ciclos
Valor de torque de comutação: 0,14 N.m
Torque de aperto: 0,8 a 1,2 N.m conforme EN 60947-1
Corrente térmica convencional: 10A conforme EN/IEC 60947-5-1
Proteção contra sobrecarga e curto-circuito: Fusível tipo cartucho gG de 10A conforme EN/IEC 60947-5-1
Tensão nominal de isolação: 600V conforme EN 60947-1
Tensão nominal suportável de impulso: 6kV conforme EN 60947-1
Resistência à lavagem de alta pressão: 7.000.000 Pa a 55 °C, distância de 0,1 m
Tratamento de proteção: TH
Temperatura de funcionamento: -40 °C a 70 °C
Temperatura de armazenamento: -40 °C a 70 °C
Categoria de sobretensão: Classe I conforme IEC 60536
Grau de proteção: IP67, IP69 e IP69K conforme IEC 60529
Resistência à vibração: 5 gn entre 2 e 500Hz conforme IEC 60068-2-6
Quantidade indivisível de venda: 1 unidade
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando
Seleção de funções em equipamentos
Linhas de produção
Equipamentos industriais
Instalações sujeitas a poeira e água
Ambientes industriais severos
Diferenciais
2 posições fixas
Manopla curta para acionamento prático
Configuração com 1NA + 1NF
Operação de abertura lenta
Aro metálico cromado
Colar de fixação em Zamak
Durabilidade mecânica de 1.000.000 de ciclos
Instalação em furo padrão de 22 mm
Contatos em liga de prata Ag/Ni
Corrente térmica convencional de 10A
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Proteções IP67, IP69 e IP69K
Elevada resistência à lavagem sob pressão
Resistência a vibrações
Construção robusta para aplicações industriais
Linha Harmony XB4 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
