Características:

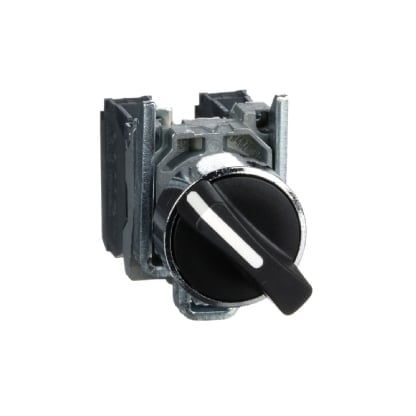

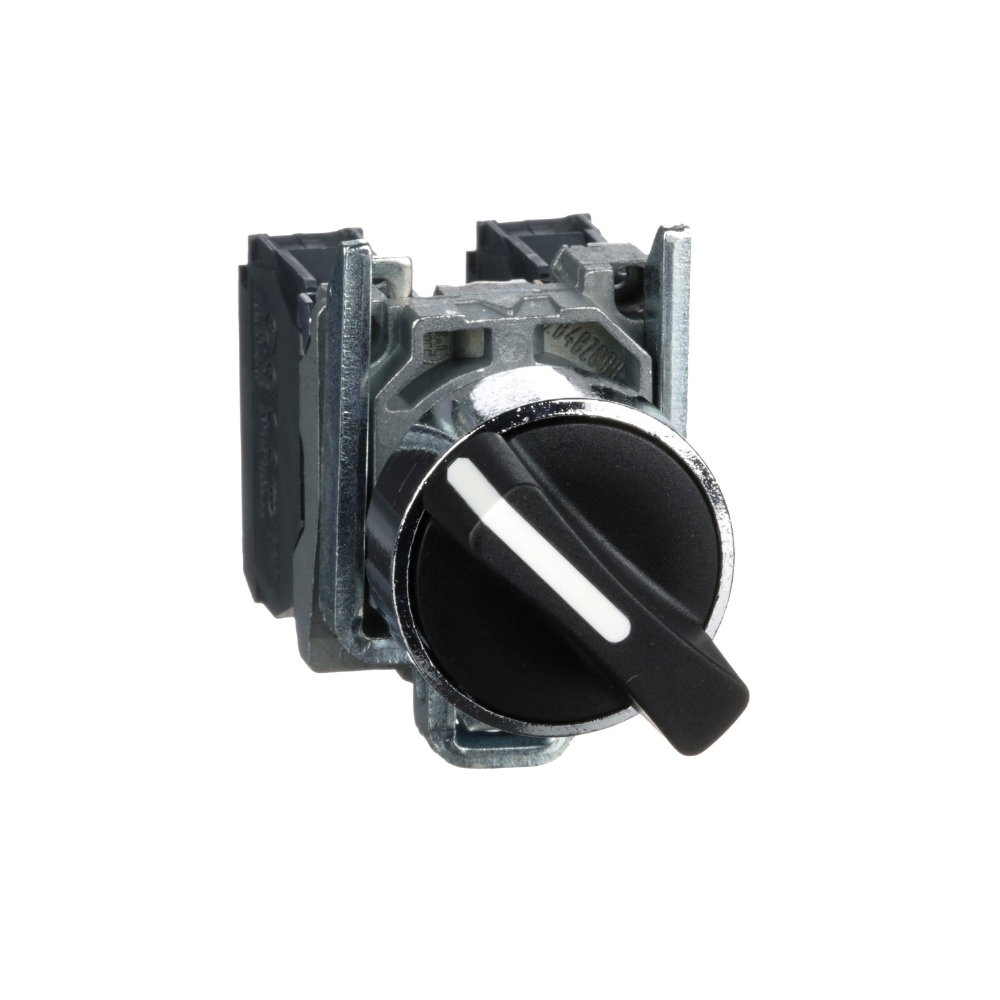

• Harmony XB4

Tipo de Produto ou Componente

• Comutador

Nome Abreviado do Dispositivo

• XB4

Material do Aro

• Metal Cromado

Material do Colar de Fixação

• Zamak

Diâmetro de Montagem

• 22 mm

Quantidade Indivisível de Venda

• 1

Tipo de Cabeçote

• Normal (22mm)

Formato do Cabeçote da Unidade de Sinalização

• Redondo

Tipo de Acionamento

• Posições Fixas

Característica do Acionamento

• Preto Manopla Curta

Informações de Posição do Acionamento

• 2 Posições 90°

Tipo e Composição dos Contatos

• 1 NA + 1 NF

Operação dos Contatos

• Abertura Lenta

Conexões - Terminais

• Terminais de Parafuso, <= 2 x 1,5 mm² com a extremidade do cabo conforme IEC 60947-1
• Terminais de Parafuso, >= 1 x 0,22 mm² sem a extremidade do cabo conforme IEC 60947-1

Complementar

• Altura: 47 mm
• Largura: 30 mm
• Profundidade: 68 mm

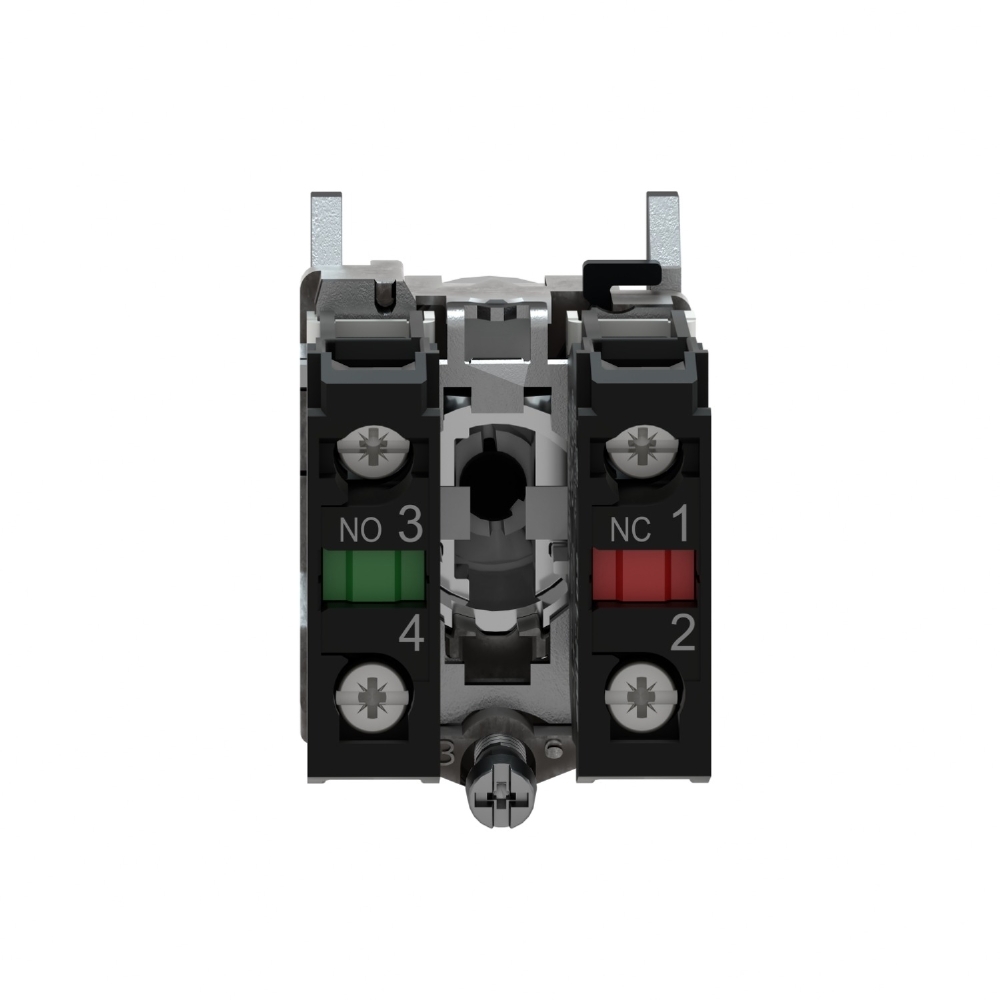

• Descrição dos Terminais ISO Nº 1: (13-14)NA, (21-22)NA
• Peso Líquido: 0,105 kg
• Resistência a Lavagem sobre Alta Pressão: 7000000 Pa a 55 °C, distância: 0,1 m

Uso dos Contatos

• Contatos Padrão

Ruptura Positiva

• Com conforme IEC 60947-5-1, Apêndice K

Valor de Torque

• 0,14 N.m Comutação Elétrica Variável NA

Durabilidade Mecânica

• 1000000 Ciclos

Torque de Aperto

• 0,8…1,2 N.m conforme IEC 60947-1

Formato da Cabeça do Parafuso

• Cruzado compatível com Philips Nº 1, Pozidriv Nº 1
• Com slots compatível com Plano de Ø 4 mm, Ø 5,5 mm

Material de Contatos

• Liga de Prata (Ag/Ni)

Proteção contra Sobrecarga e Curtos-Circuitos

• 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1

[Ith] Corrente Térmica Convencional ao Ar Livre

• 10 A conforme IEC 60947-5-1

[Ui] Tensão Nominal de Isolação

• 600 V (graus de poluição 3) conforme IEC 60947-1

[Uimp] Tensão Nominal Suportável de Impulso

• 6 kV IEC 60947-1

[Ie] Corrente Nominal de Operação

• Diversos valores para diferentes tensões e condições de operação

Durabilidade Elétrica

• Diversos valores para diferentes condições de operação

Confiabilidade Elétrica

• Λ < 10exp(-6) a 5 V e 1 mA em ambiente limpo conforme IEC 60947-5-4
• Λ < 10exp(-8) a 17 V e 5 mA em ambiente limpo conforme IEC 60947-5-4

Apresentação do Dispositivo

• Produto Completo

Meio Ambiente - Tratamento de Proteção

• TH

Temperatura Ambiente para Armazenamento

• -40…70 °C

Temperatura Ambiente para Funcionamento

• -40…70 °C

Categoria de Sobretensão

• Classe I conforme IEC 60536

Grau de Proteção IP

• IP69, IP69K, IP67 conforme IEC 60529

Grau de Proteção NEMA

• NEMA 13, NEMA 4X

Normas

• IEC 60947-5-5, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1

Certificações do Produto

• DNV, LROS (Lloyds Register of Shipping), CSA, GL, UL, BV

Resistência à Vibração e Choque

• Resistência à Vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
• Resistência ao Choque: 30 gn (duração = 18 ms) e 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

Unidades de Embalagem

• Detalhes das unidades de embalagem (Tipo, Número de Unidades, Dimensões, Peso)

Garantia Contratual

• Garantia: 18 meses
