COMUTADOR COM CHAVE E RETORNO 3 POSIÇÕES 2NA - SCHNEIDER

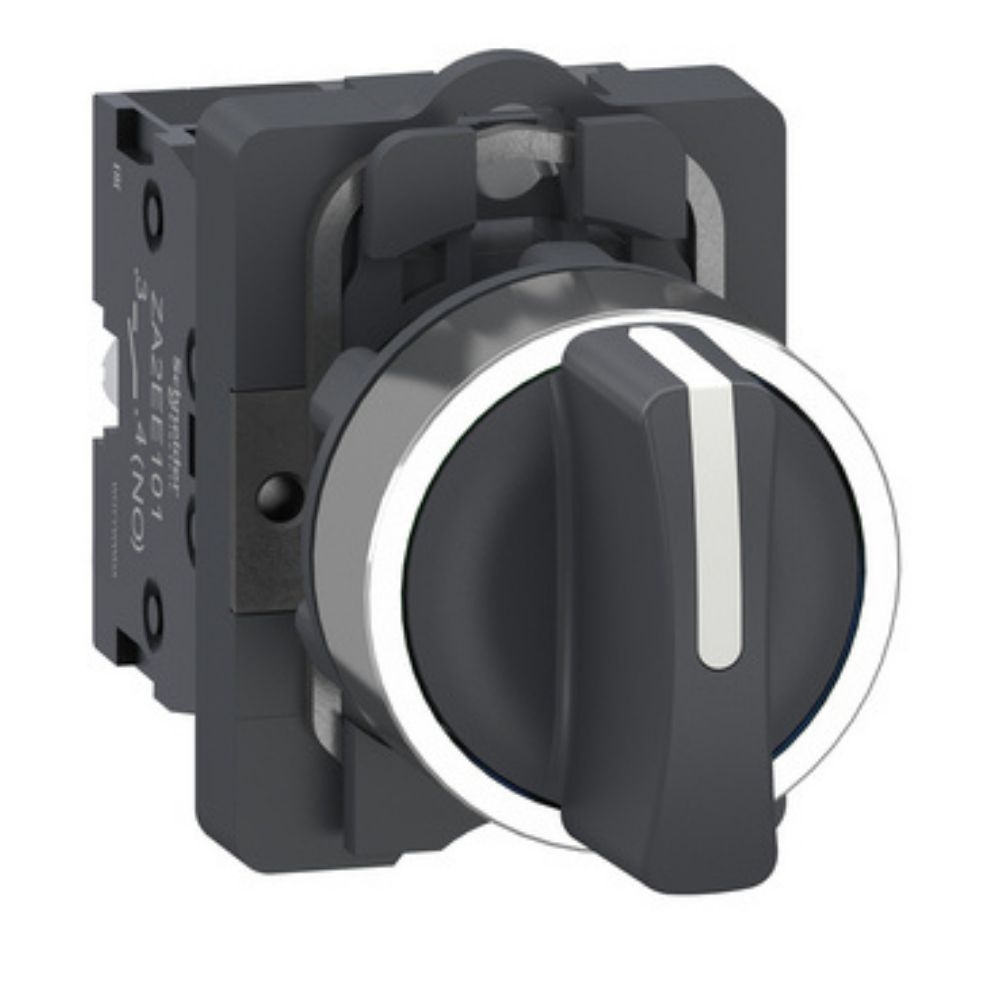

O Comutador com Chave e Retorno 3 Posições 2NA da Schneider Electric faz parte da linha Easy Harmony XA2, desenvolvida para aplicações de comando e controle em máquinas, equipamentos e painéis elétricos. Seu formato permite realizar diferentes comandos de forma prática e segura.
O modelo possui 3 posições com ângulo de 45° e mecanismo de retorno por mola, retornando de ambos os lados para a posição central. Conta com 2 contatos NA (normalmente abertos) e operação de abertura lenta.

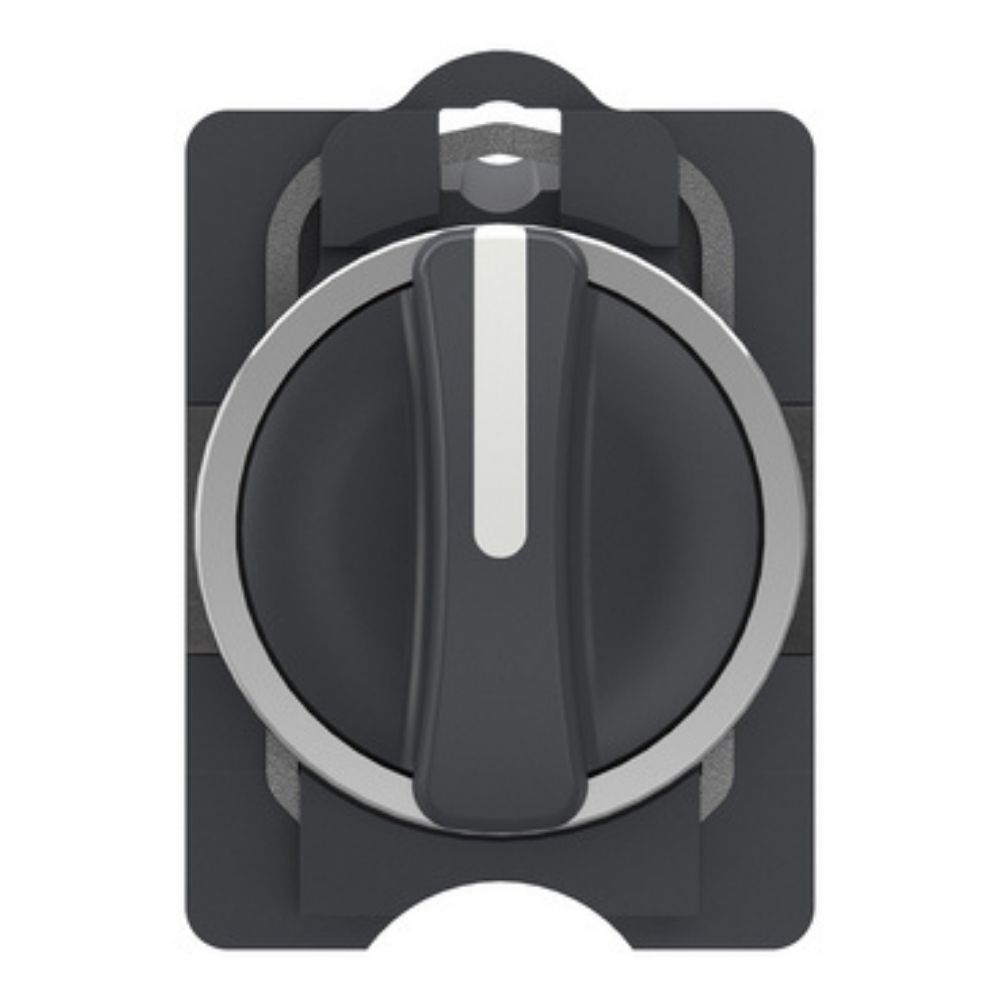

Possui cabeçote redondo, manopla curta e aro plástico com aparência metálica. É indicado para instalação em recortes de painel de 22,5mm e pode ser utilizado em painéis com espessura entre 1 e 5mm.
Apresenta corrente térmica convencional de 10A, tensão nominal de isolação de 600V e tensão suportável de impulso de 6kV. A proteção contra sobrecarga e curto-circuito deve ser realizada com fusível tipo gL de 10A, conforme IEC 60269-1.

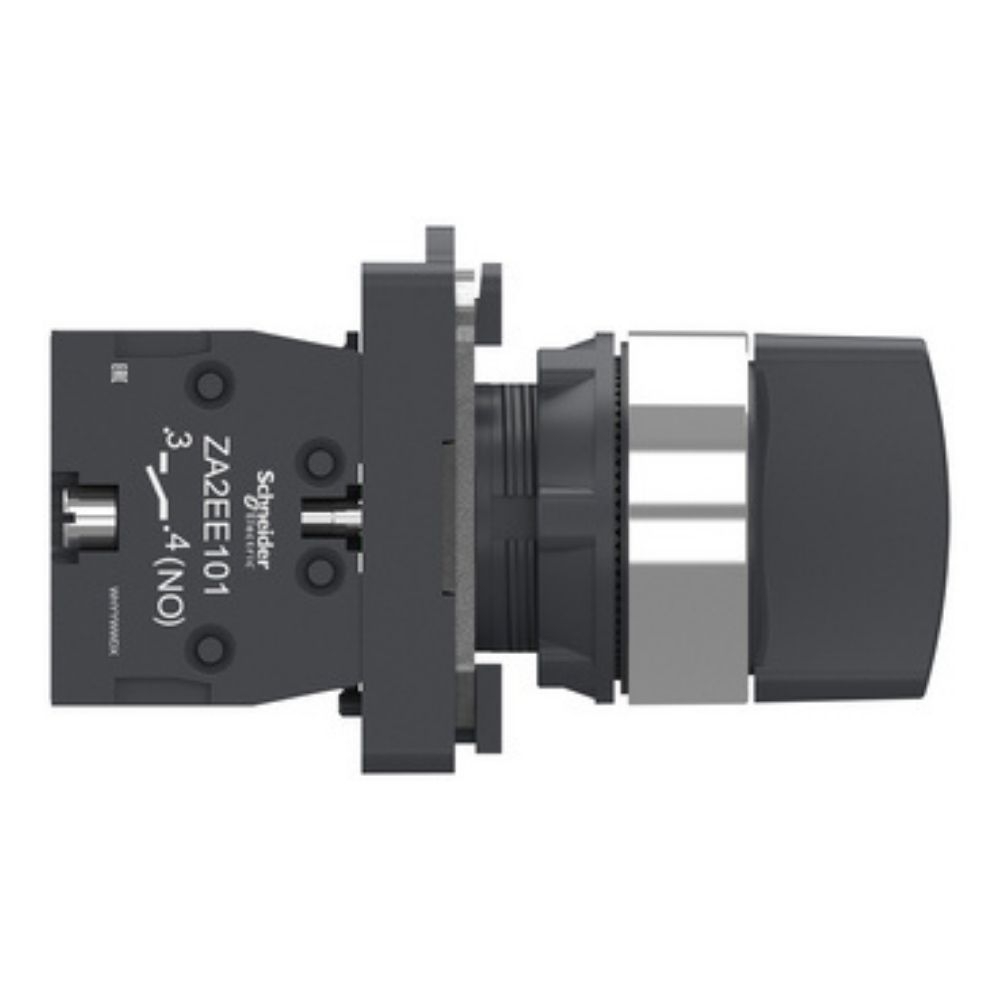

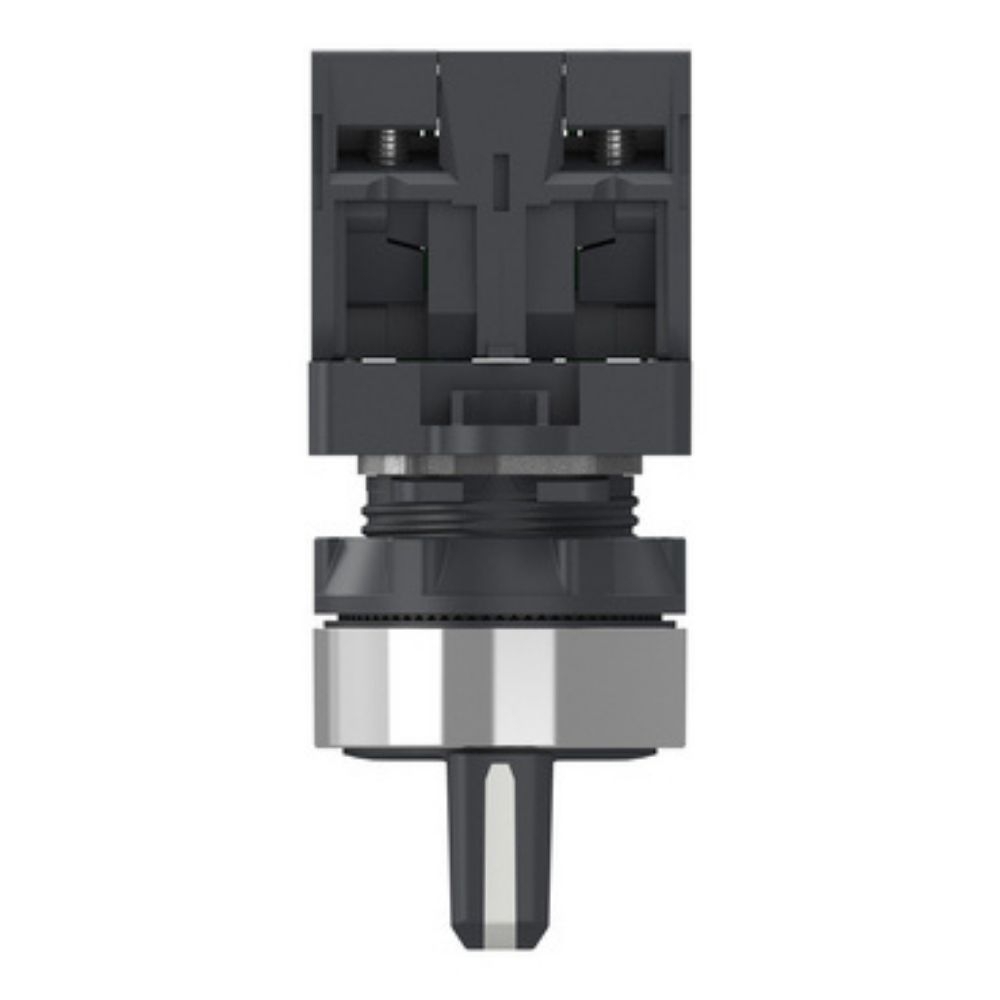

O comutador possui durabilidade mecânica de até 300.000 ciclos e conexões por parafuso. Suas dimensões são de 30mm de largura, 43mm de altura e 70mm de profundidade, com peso líquido aproximado de 0,053kg.
Foi desenvolvido para operar em temperaturas de -25°C a 55°C e pode ser armazenado em temperaturas de -40°C a 70°C. Possui resistência a impactos, poeira, água e vibrações, sendo adequado para diferentes aplicações industriais.
Conta com certificações CE, CCC e EAC e atende às normas IEC 60947-1, IEC 60947-5-1, GB 14048.1 e GB 14048.5.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA
O Comutador Easy Harmony XA2 da Schneider Electric é indicado para comando e seleção de funções em máquinas, painéis elétricos e sistemas de automação. Possui 3 posições, retorno por mola para o centro e 2 contatos NA, oferecendo controle prático e seguro em circuitos de comando.
Fabricado em plástico resistente, possui montagem padrão de 22 mm, operação dos contatos por ação lenta e estrutura adequada para aplicações industriais. Conta ainda com certificações CE, CCC e EAC.
Dimensões
Largura: 30 mm
Altura: 43 mm
Profundidade: 70 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,053 kg
Características Técnicas
Marca: Schneider Electric
Linha: Easy Harmony XA2
Modelo: XA2A
Tipo: Comutador completo
Tipo de acionamento: Com chave e retorno por mola
Quantidade de posições: 3
Ângulo entre posições: 45°
Retorno: Ambos os lados para o centro
Configuração dos contatos: 2NA
Operação dos contatos: Ação lenta
Formato do cabeçote: Redondo
Material do aro: Plástico
Material do colar de fixação: Plástico
Corrente térmica convencional (Ith): 10A
Tensão nominal de isolação: 600V
Tensão suportável de impulso: 6kV
Durabilidade mecânica: 300.000 ciclos
Espessura do painel: 1 a 5 mm
Proteção recomendada: Fusível tipo gL de 10A
Temperatura de funcionamento: -25 °C a 55 °C
Temperatura de armazenamento: -40 °C a 70 °C
Certificações: CE, CCC e EAC
Normas de referência: IEC 60947-1 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Máquinas industriais
Sistemas de automação
Circuitos de comando
Seleção de funções e modos de operação
Equipamentos industriais
Diferenciais
3 posições de acionamento
Retorno por mola para a posição central
2 contatos normalmente abertos (2NA)
Montagem padrão de 22 mm
Construção plástica resistente
Alta durabilidade mecânica
Design modular da linha Easy Harmony XA2
Garantia
Garantia de 18 meses, conforme o fabricante.
Todas as medidas estão expressas em milímetros (mm)
