CHAVE SECCIONADORA SOLAR 32A 1200VCC - JNG é um dispositivo desenvolvido para seccionamento e isolamento de circuitos em sistemas fotovoltaicos, proporcionando maior segurança durante operações de manutenção e desligamento do sistema. O modelo JPV32-L1 é indicado para instalações fotovoltaicas de 1 a 20 kW em aplicações residenciais e comerciais, sendo instalado entre os módulos solares e os inversores.
Com tempo de seccionamento inferior a 8 ms, oferece rápida interrupção do circuito, aumentando a proteção do sistema fotovoltaico. Fabricada com componentes de alta qualidade e projetada para longa vida útil, garante confiabilidade e desempenho mesmo em condições severas de operação.
Possui montagem em trilho DIN, manopla com trava para cadeado e configuração de 4 polos. Sua tensão de isolamento é de 1200Vcc, permitindo utilização em sistemas fotovoltaicos modernos de alta tensão.
Garantia: 90 dias conforme o fabricante.

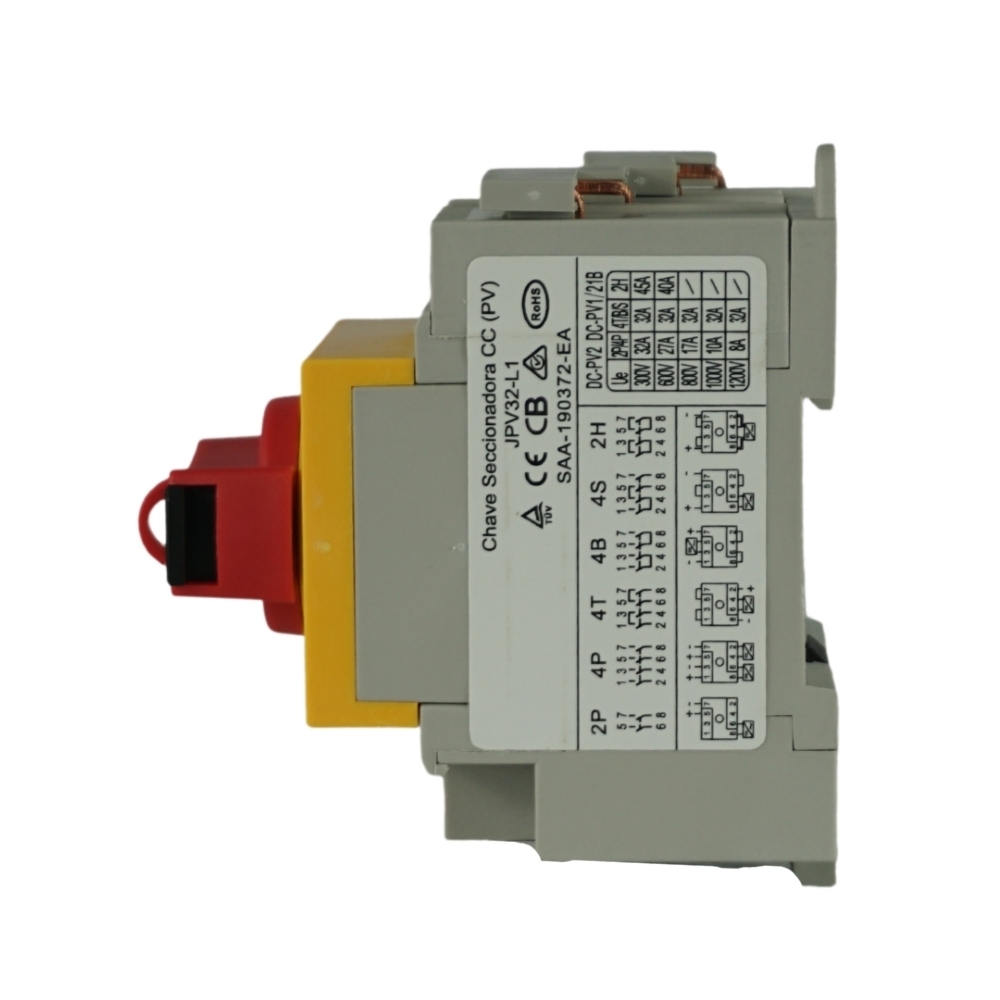

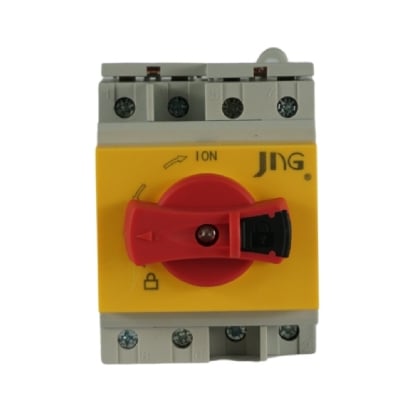

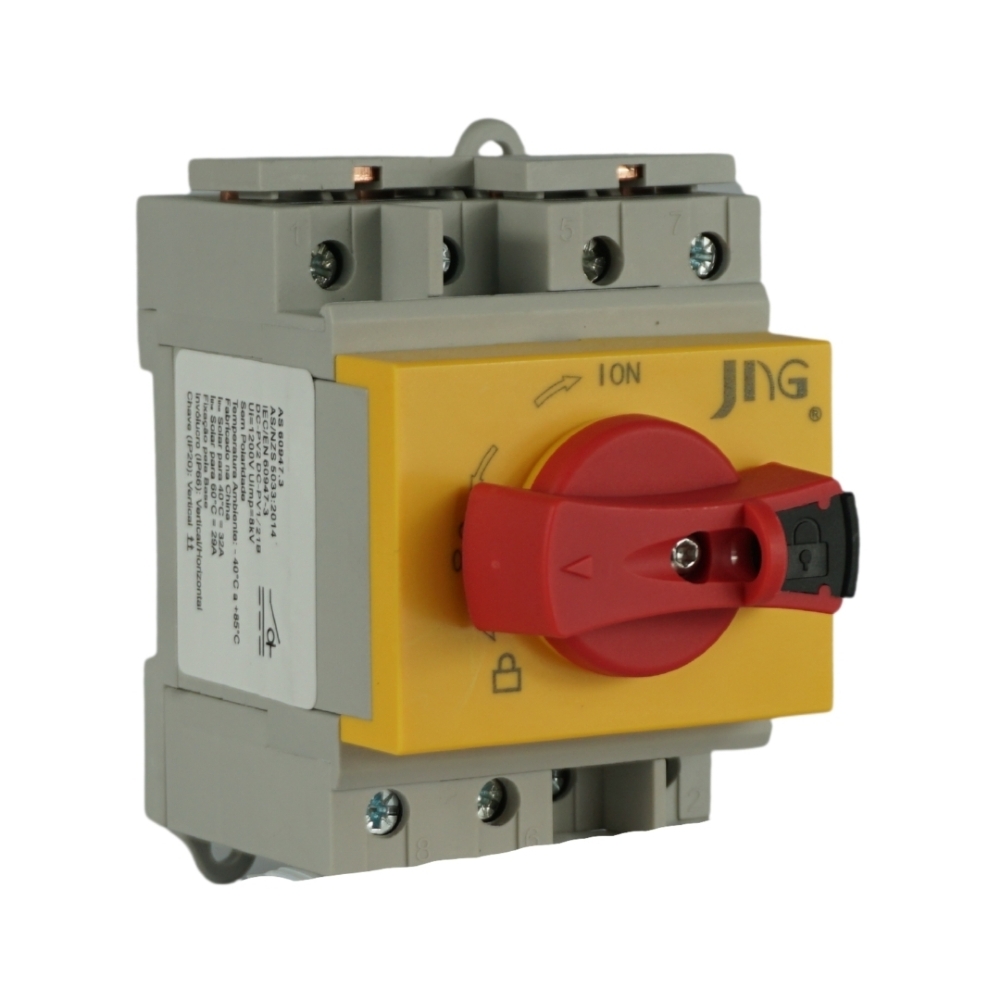

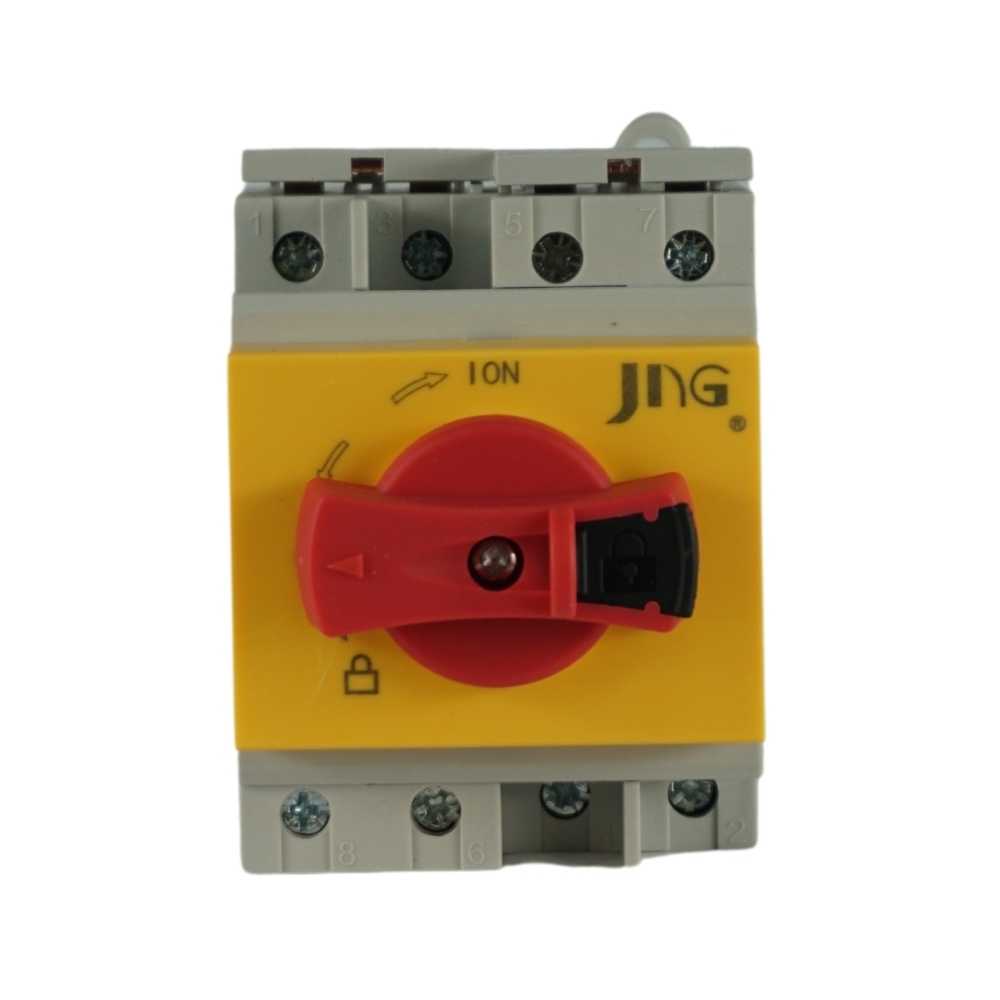

IMAGEM ILUSTRATIVA.
CHAVE SECCIONADORA SOLAR 32A 1200VCC - JNG
A Chave Seccionadora Fotovoltaica JNG modelo JPV32-L1 é indicada para sistemas fotovoltaicos de 1 a 20 kW em aplicações residenciais e comerciais. Instalada entre os módulos fotovoltaicos e o inversor, permite o seccionamento seguro do circuito em corrente contínua, proporcionando maior proteção durante manutenções e operações do sistema.
Com tempo de seccionamento inferior a 8 ms, oferece elevada segurança e confiabilidade. Seu projeto utiliza componentes de alta qualidade, garantindo estabilidade e longa vida útil mesmo em aplicações exigentes.
Características Técnicas
Modelo: JPV32-L1
Tipo: Chave seccionadora fotovoltaica
Corrente nominal: 32A
Tensão de operação (Ue): 300VCC / 600VCC / 800VCC / 1000VCC / 1200VCC
Tensão de isolamento (Ui): 1200VCC
Máxima corrente de curto-circuito (Icw): 1kA por 1 segundo
Tensão de impulso (Uimp): 8kV
Categoria de sobretensão: II
Polaridade: Sem polaridade
Durabilidade elétrica: 2.000 operações
Durabilidade mecânica: 18.000 operações
Categoria de aplicação: DC-PV2 / DC-PV1 / DC-12B
Tipo de montagem: Trilho DIN
Grau de proteção: IP20
Temperatura de operação: -45°C a +85°C
Manopla: Com trava para cadeado
Número de polos: 4
Diferenciais
• Indicada para sistemas fotovoltaicos de 1 a 20 kW
• Tempo de seccionamento inferior a 8 ms
• Instalação entre módulos fotovoltaicos e inversor
• Montagem prática em trilho DIN
• Manopla com trava para cadeado para maior segurança
• Elevada resistência mecânica e elétrica
• Compatível com aplicações fotovoltaicas em corrente contínua até 1200VCC
Observação
As medidas informadas estão em milímetros. Recomendamos que o cliente verifique as dimensões do produto antes da compra para garantir a compatibilidade com o local de instalação.
Garantia
90 dias conforme o fabricante.
