CHAVE SECCIONADORA NH 00 160A 500V 3P SOB CARGA HR17-160 - JNG é aplicada em sistemas de distribuição de energia e incorporação de fusíveis tipo NH, permitindo operações de abertura e fechamento da rede elétrica de forma prática e segura. A seccionadora tripolar HR17 permite manobras sob carga e conta com visor frontal para verificação do estado dos fusíveis, possibilitando a visualização sem a necessidade de seccionamento.
O modelo possui corrente térmica e nominal de 160A, tensão nominal de operação de 690V e tensão de isolamento de 800V. É compatível com fusíveis NH tamanho 00C/00 e possui tensão de impulso de 6kV, garantindo robustez e confiabilidade para aplicações industriais e comerciais.
Conta com grau de proteção IP20, temperatura de operação de -25°C a +55°C, barramento de 22 x 5 mm e bornes com parafusos M8. Permite condutores com seção de 1,5 a 70 mm² e apresenta durabilidade mecânica de 2.000 ciclos. O contato auxiliar não acompanha o produto, sendo indicado o uso do microrruptor modelo RS-5G quando necessário.
Garantia: 90 dias conforme o fabricante.

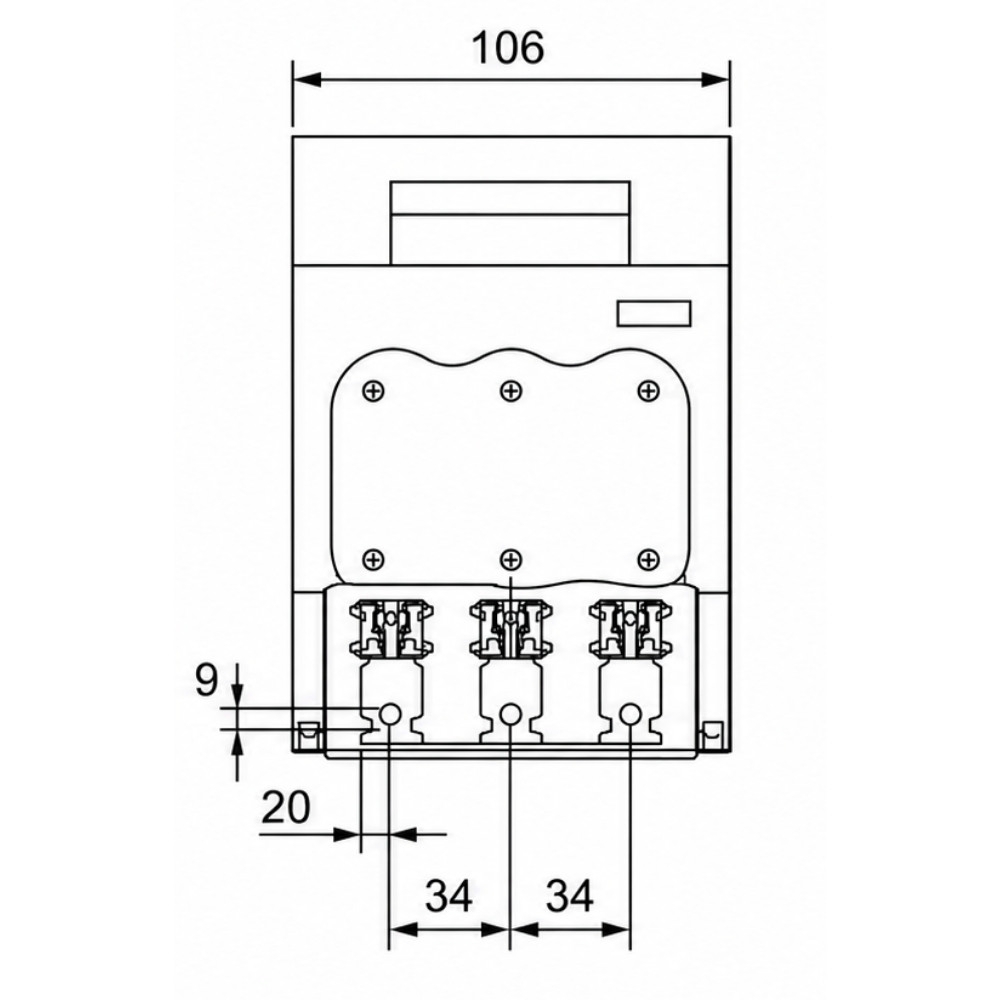

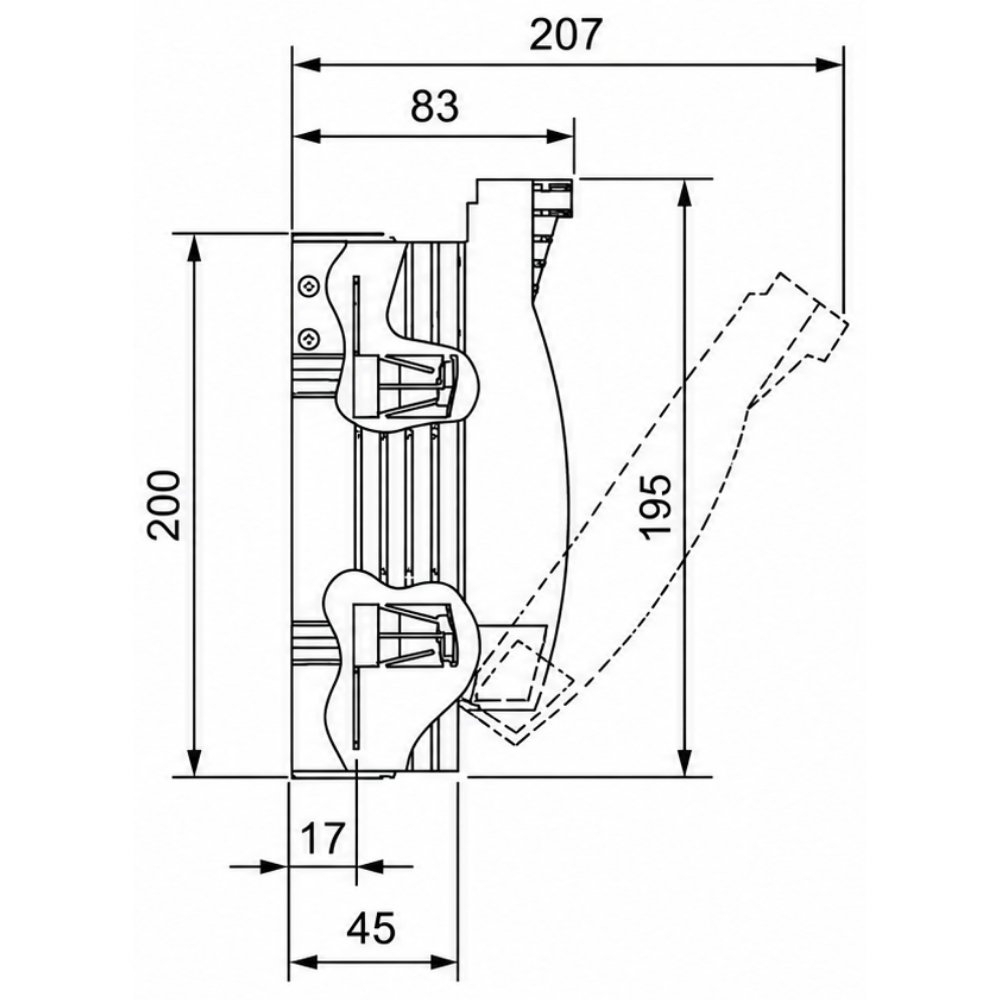

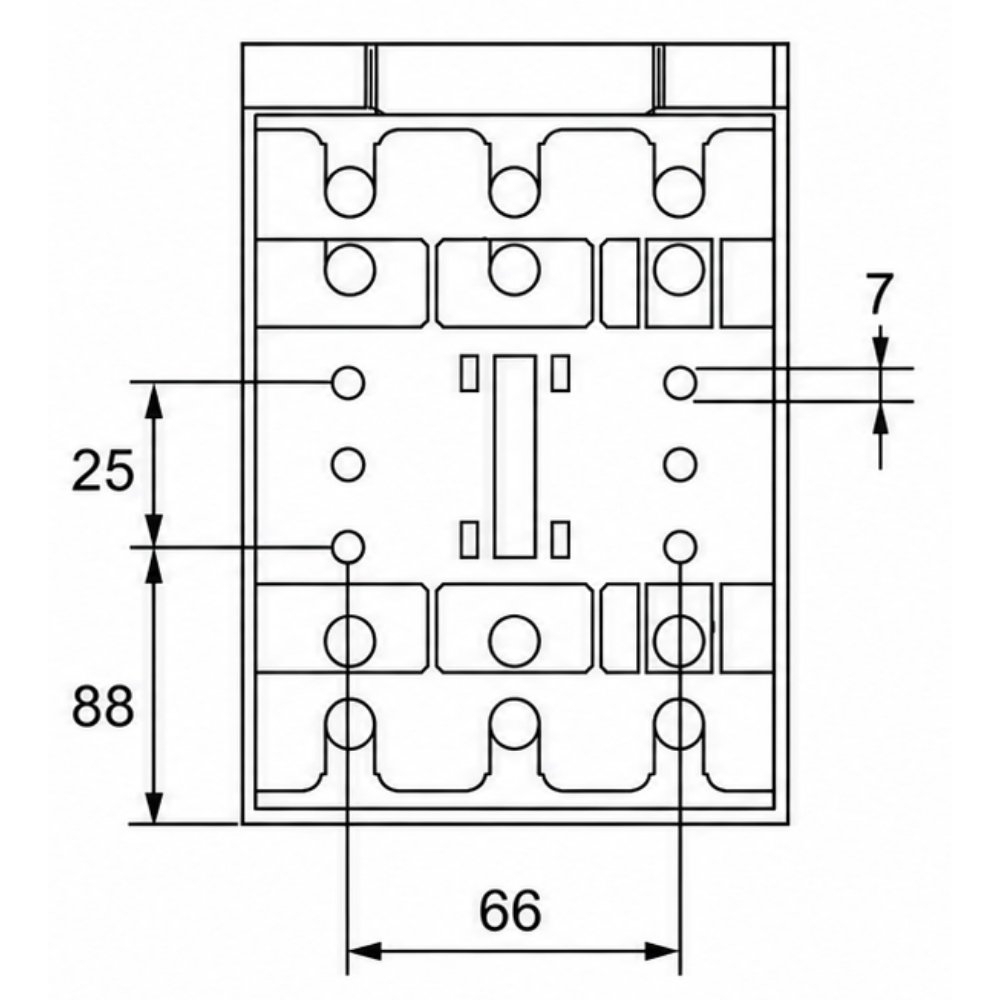

MEDIDAS EM MILÍMETROS.
IMAGEM ILUSTRATIVA.

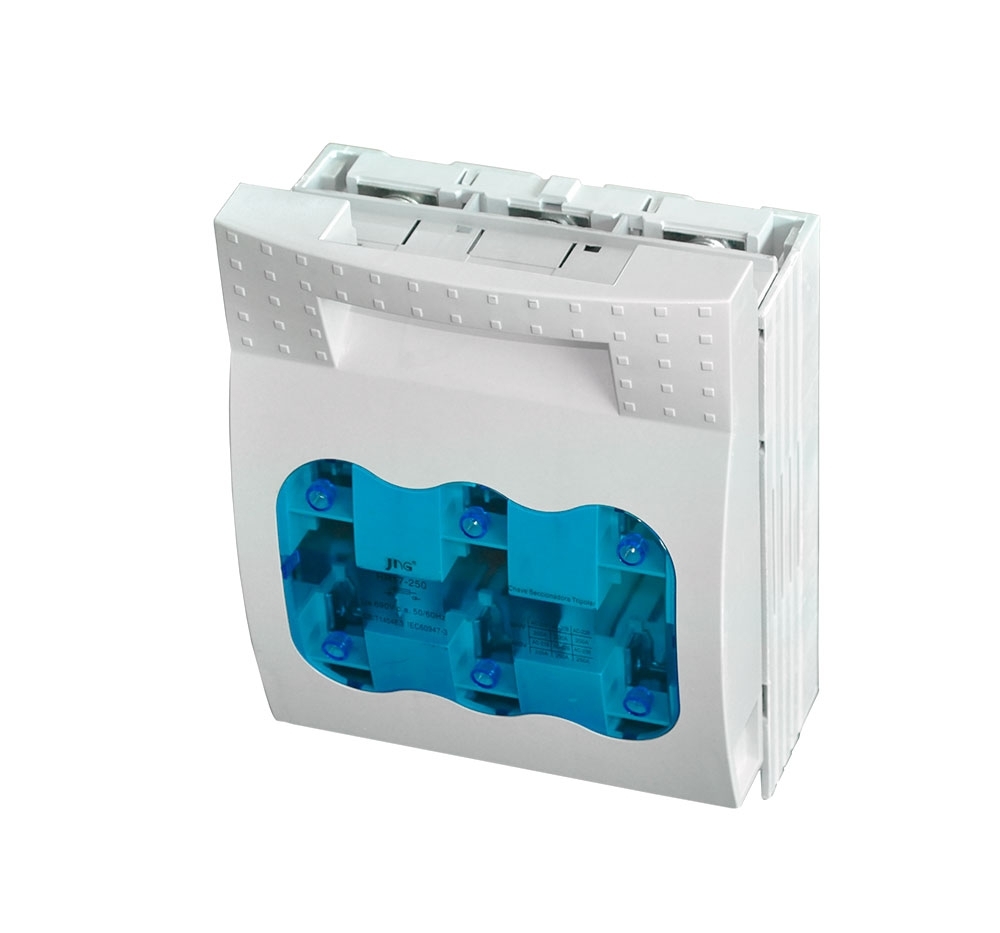

CHAVE SECCIONADORA NH 00 160A 500V 3P SOB CARGA HR17-160 - JNG
A Chave Seccionadora Tripolar HR17-160 da JNG é indicada para distribuição de energia elétrica e utilização com fusíveis tipo NH. Permite operações de abertura e fechamento da rede elétrica de forma prática e segura, sendo ideal para aplicações em painéis elétricos, centros de distribuição e instalações industriais.
Seu sistema possibilita manobras sob carga e conta com visor frontal para verificação do estado dos fusíveis, permitindo inspeções visuais sem a necessidade de seccionamento do circuito.
Características Técnicas
Tipo: Chave seccionadora NH sob carga
Modelo: HR17-160
Número de polos: 3 polos
Corrente térmica e nominal (Ith = In): 160A
Tensão nominal de operação (Ue): 690V
Tensão de impulso (Uimp): 6kV
Tamanho do fusível: NH 00C / 00
Durabilidade mecânica: 2.000 ciclos
Velocidade mínima de operação: 2,2 ms
Seção dos condutores: 1,5 a 70 mm²
Barramento: 22 x 5 mm
Parafusos dos bornes: M8
Contato auxiliar: Não incluso (utilizar microrruptor modelo RS-5G)
Diferenciais
• Permite manobras sob carga com segurança
• Compatível com fusíveis NH 00C/00
• Visor frontal para inspeção do estado dos fusíveis
• Ideal para distribuição de energia elétrica
• Instalação prática em painéis e quadros elétricos
• Construção robusta para aplicações industriais
Observação
As medidas informadas estão em milímetros.
Garantia
90 dias conforme o fabricante.
