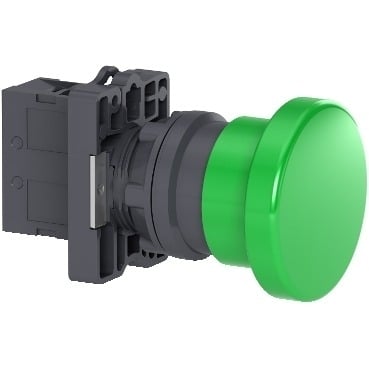

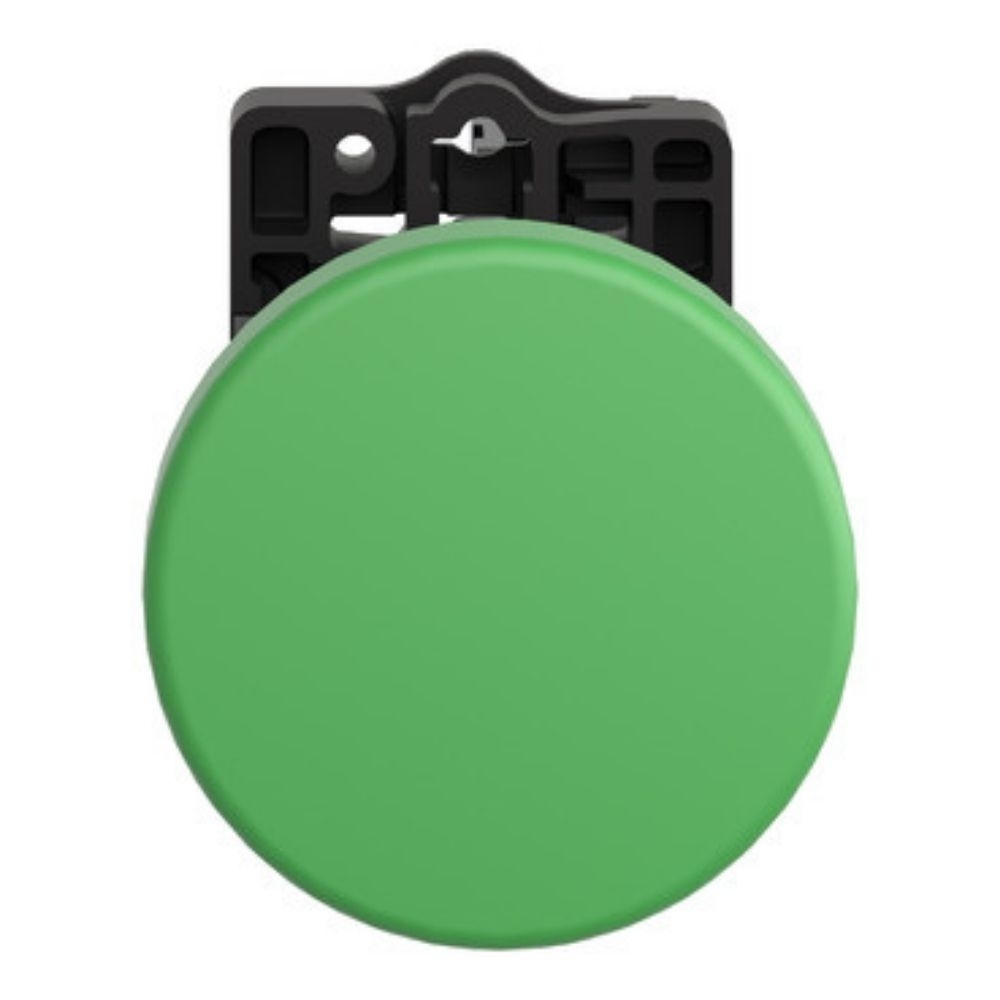

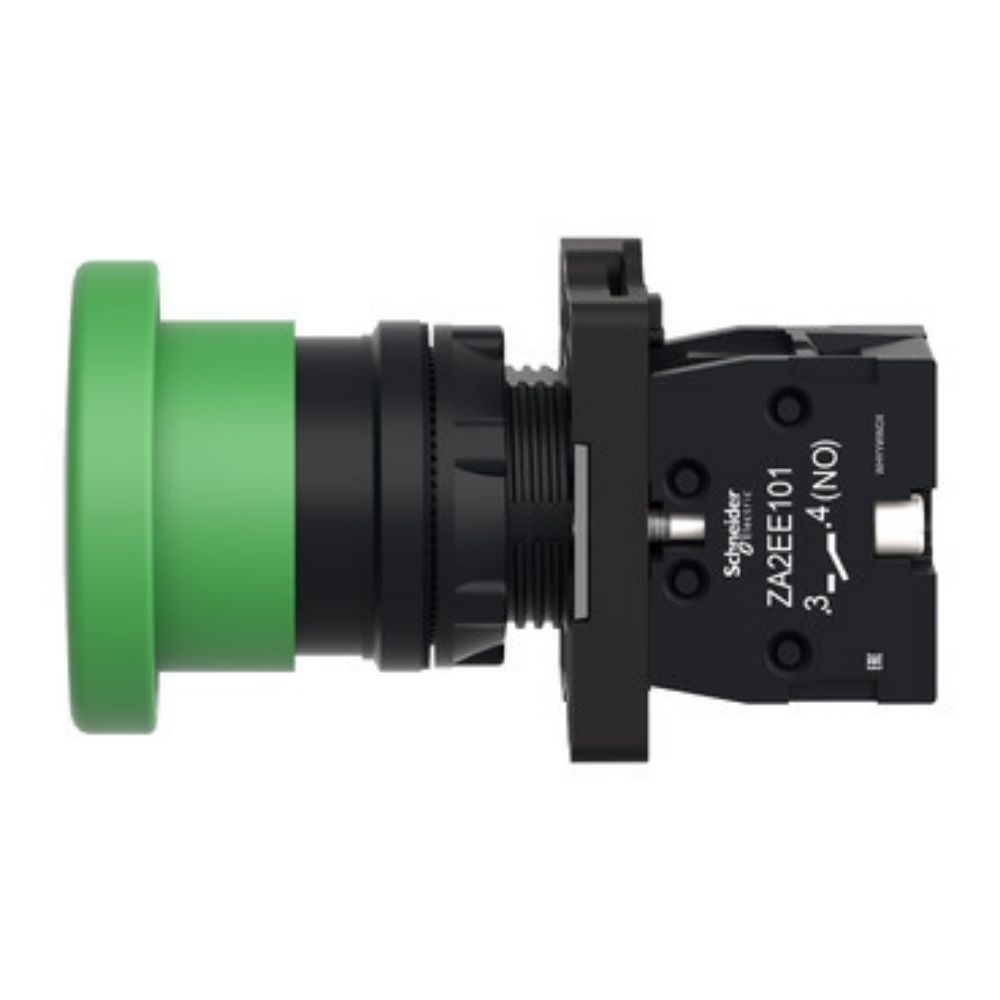

BOTÃO PLÁSTICO SOCO IMPULSO 1NA 40MM VERDE - SCHNEIDER
O Botão Plástico Soco Impulso 1NA 40mm Verde da Schneider é indicado para comando de máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, visível e resistente para aplicações industriais e comerciais.
Da linha Easy Harmony XA2, possui cabeça tipo cogumelo verde de 40 mm, mecanismo de retorno por mola e 1 contato NA com operação de abertura lenta. O produto conta com durabilidade mecânica de 1.500.000 ciclos, garantindo maior confiabilidade no uso contínuo.
Fabricado em plástico, o botão possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e fixação por porca. Pode ser instalado em painéis com espessura de 1 mm a 5 mm e centro de fixação mínimo de 30 x 40 mm.
O produto possui grau de proteção IP65, resistência a poeira, água, impactos e vibração, além de certificações CE, CCC e EAC. Conta com corrente térmica convencional de 10A, tensão nominal de isolação de 600V e tensão suportável de impulso de 6kV.
Suas dimensões são 30 mm de altura, 42 mm de largura e 74,2 mm de profundidade, com peso aproximado de 0,052 kg. Antes da instalação, recomenda-se verificar a compatibilidade com o circuito de comando, furação do painel, tipo de contato e esquema elétrico do projeto.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Botão Plástico Soco Impulso 1NA 40mm Verde da Schneider Electric, da linha Easy Harmony XA2, é indicado para acionamento de máquinas, equipamentos e circuitos de comando. Sua cabeça tipo cogumelo de 40 mm proporciona uma área de acionamento ampla e de fácil identificação visual.
O mecanismo funciona por retorno de mola, permitindo acionamento momentâneo. Possui 1 contato normalmente aberto (1NA) com operação de abertura lenta, além de construção plástica resistente e grau de proteção IP65, sendo adequado para ambientes sujeitos a poeira, água, impactos e vibrações.
Dimensões
Altura: 30 mm
Largura: 42 mm
Profundidade: 74,2 mm
Diâmetro da cabeça: 40 mm
Diâmetro de montagem: 22,5 mm
Espessura do painel compatível: 1 a 5 mm
Centro mínimo de fixação: 30 x 40 mm
Peso: 0,052 kg
Características Técnicas
Tipo: Botão de pressão completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Tipo de cabeça: Cogumelo
Formato do cabeçote: Redondo
Diâmetro da cabeça: 40 mm
Cor do botão: Verde
Cor da lente/pastilha: Verde
Tipo de acionamento: Retorno por mola
Configuração dos contatos: 1NA
Operação dos contatos: Abertura lenta
Material do aro: Plástico
Material do colar de fixação: Plástico
Diâmetro de montagem: 22,5 mm
Posição de operação: Qualquer posição
Modo de fixação: Porca de fixação
Torque da porca de fixação: 2 a 2,4 N.m
Torque de aperto: 0,8 N.m
Tipo de conexão: Braçadeira de parafuso
Durabilidade mecânica: 1.500.000 ciclos
Corrente térmica convencional: 10A
Proteção contra sobrecarga e curto-circuito: Fusível gL de 10A conforme IEC 60269-1
Tensão nominal de isolação: 600V conforme IEC 60947-1
Tensão suportável de impulso: 6kV conforme IEC 60947-1
Tratamento de proteção: TC
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção: IP65 conforme IEC 60529
Temperatura de funcionamento: -25 °C a 55 °C
Temperatura de armazenamento: -40 °C a 70 °C
Certificações: CE, CCC e EAC
Normas: GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando
Linhas de produção
Equipamentos industriais
Acionamentos momentâneos
Ambientes sujeitos a poeira, água e vibração
Diferenciais
Cabeça tipo cogumelo de 40 mm
Cor verde de fácil identificação
Contato 1NA
Retorno automático por mola
Acionamento momentâneo
Durabilidade mecânica de 1.500.000 ciclos
Instalação em furo padrão de aproximadamente 22 mm
Grau de proteção IP65
Construção plástica resistente
Resistente a poeira, água, impactos e vibrações
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Pode ser instalado em qualquer posição
Certificações CE, CCC e EAC
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
