Características:

• Linha de produto: Harmony XB5
• Tipo de produto ou componente: Botão não luminoso
• Nome abreviado do dispositivo: XB5
• Material do aro: Plástico cinza escuro
• Tipo de cabeçote: Normal (22mm)
• Material do colar de fixação: Plástico
• Diâmetro de montagem: 22 mm
• Quantidade indivisível de venda: 1
• Formato do cabeçote da unidade de sinalização: Redondo
• Tipo de acionamento: Retorno por mola

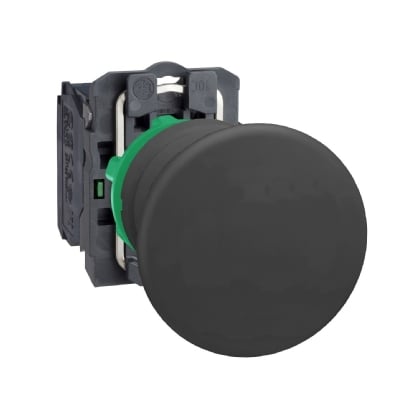

• Característica do acionamento: Botão cogumelo Ø 40 mm, preto
• Tipo e composição dos contatos: 1 NA
• Operação dos contatos: Abertura lenta
• Conexões - terminais:
  • Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
  • Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
  • Conectores faston, tamanho da conexão: 1 x 6,35 mm
  • Conectores faston, tamanho da conexão: 2 x 2,8 mm

Complementar:

• Altura: 43 mm
• Largura: 40 mm
• Profundidade: 82 mm
• Peso líquido: 0,062 kg
• Resistência a lavagem sobre alta pressão: 7.000.000 Pa a 55 °C, distância: 0,1 m
• Uso dos contatos: Contatos padrão
• Ruptura positiva: Sem
• Curso de funcionamento:
  • 1,5 mm (Comutação elétrica variável NF)
  • 2,6 mm (Comutação elétrica variável NA)
  • 4,3 mm (Total percorrido)
• Força de funcionamento:
  • 3,5 N Comutação elétrica variável NF
  • 3,8 N Comutação elétrica variável NA
• Durabilidade mecânica: 5.000.000 ciclos
• Torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
• Formato da cabeça do parafuso:
  • Cruzado compatível com Philips Nº 1 chave de fendas
  • Cruzado compatível com pozidriv Nº 1 chave de fendas
  • Com slots compatível com Plano de Ø 4 mm chave de fendas
  • Com slots compatível com Plano de Ø 5,5 mm chave de fendas
• Material de contatos: Liga de prata (Ag/Ni)
• Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
• Corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
• Tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN/IEC 60947-1
• Tensão nominal suportável de impulso: 6 kV EN/IEC 60947-1
• Corrente nominal de operação:
  • 3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
  • 6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
  • 0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
  • 0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
  • 0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
  • 1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1

Durabilidade elétrica:

• 1.000.000 ciclos CA-15, 2 A a 230 V, taxa de funcionamento < 3.600 cic/h, fator de carga: 0,5 conforme EN/IEC 60947-5-1: Apêndice C
• 1.000.000 ciclos CA-15, 3 A a 120 V, taxa de funcionamento < 3.600 cic/h, fator de carga: 0,5 conforme EN/IEC 60947-5-1: Apêndice C
• 1.000.000 ciclos CA-15, 4 A a 24 V, taxa de funcionamento < 3.600 cic/h, fator de carga: 0,5 conforme EN/IEC 60947-5-1: Apêndice C
• 1.000.000 ciclos CC-13, 0,2 A a 110 V, taxa de funcionamento < 3.600 cic/h, fator de carga: 0,5 conforme EN/IEC 60947-5-1: Apêndice C
• 1.000.000 ciclos CC-13, 0,5 A a 24 V, taxa de funcionamento < 3.600 cic/h, fator de carga: 0,5 conforme EN/IEC 60947-5-1: Apêndice C

Confiabilidade elétrica:

• Λ < 10exp(-6) a 5 V e 1 mA em ambiente limpo conforme EN/IEC 60947-5-4
• Λ < 10exp(-8) a 17 V e 5 mA em ambiente limpo conforme EN/IEC 60947-5-4

Apresentação do dispositivo:

• Produto completo
• Customizável (1)
• GCR BRIDGE: XB5ACCUST01
• Código de compatibilidade: XB5

Meio ambiente:

• Tratamento de proteção: TH
• Temperatura ambiente para armazenamento: -40…70 °C
• Temperatura ambiente para funcionamento: -40…70 °C
• Categoria de sobretensão: Classe II conforme IEC 60536
• Grau de proteção IP: IP65 conforme IEC 605
