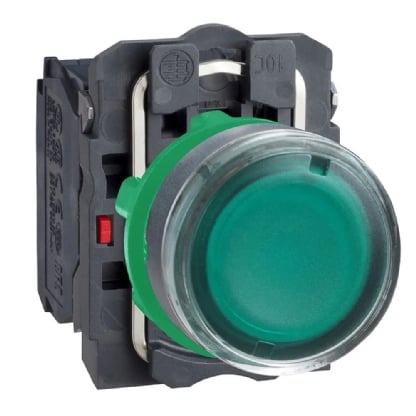

O Botão Plástico Iluminado até 250V 1NA+1NF 22mm Verde da Schneider, conhecido como XB5AW3365, é um componente excepcional da linha Harmony XB5. Este botão plástico luminoso oferece uma solução de alta qualidade para controle de máquinas e processos, com a capacidade de operar com uma lâmpada de até 250V.

Dotado de um mecanismo de retorno por mola, o XB5AW3365 garante um retorno imediato após o acionamento, proporcionando eficiência e segurança em suas operações. Equipado com um contato Normalmente Aberto (1NA) e um Normalmente Fechado (1NF), ele oferece flexibilidade para diversas aplicações.

A instalação deste botão é simples e conveniente, sendo perfeitamente adequada para painéis com furação padrão de 22mm de diâmetro. Sua robustez é incomparável, resistindo a impactos, poeira, água e vibrações, com classificações IP66 / IP67 / IP69 / IP69K. Além disso, é ideal para aplicações que requerem resistência a agentes químicos e oferece isolamento elétrico duplo, garantindo máxima segurança.

Este botão é altamente versátil e atende aos requisitos de uma ampla gama de aplicações industriais, incluindo a indústria de alimentos e bebidas, indústrias químicas e painéis de distribuição de energia. Sua simplicidade de instalação, flexibilidade e durabilidade fazem dele uma escolha inteligente para melhorar o controle e a eficiência em diversos setores industriais.

Características:

Linha de produto: Harmony XB5
Tipo de produto ou componente: Botão luminoso
Nome abreviado do dispositivo: XB5

Construção:

Material do aro: Plástico cinza escuro
Material do colar de fixação: Plástico
Tipo de cabeçote: Normal (22mm)
Formato do cabeçote da unidade de sinalização: Redondo
Diâmetro de montagem: 22 mm
Quantidade indivisível de venda: 1

Características Funcionais:

Tipo de acionamento: Retorno por mola
Característica do acionamento: Verde Faceado, Sem gravação
Informações adicionais do acionamento: Com lente lisa
Tipo e composição dos contatos: 1 NA + 1 NF
Operação dos contatos: Abertura lenta
Uso dos contatos: Contatos padrão
Ruptura positiva: Com conforme IEC 60947-5-1, apêndice K

Conexões - Terminais:

Descrição dos terminais ISO nº 1: (13-14)NA, (21-22)NA
Terminais de parafuso:
- <= 2 x 1,5 mm² (Com a extremidade do cabo conforme IEC 60947-1)
- 1 x 0,22...2 x 2,5 mm² (Sem a extremidade do cabo conforme IEC 60947-1)

Luminosidade:

Fonte de luz: Lâmpada não incluída
Base da lâmpada: BA 9s
Alimentação do bloco luminoso: Direto <2,4 W
Tensão nominal de alimentação [Us]: <= 250 V
Cor da pastilha ou da lente: Verde

Dimensões e Peso:

Altura: 42 mm
Largura: 30 mm
Profundidade: 54 mm
Peso: 0,057 kg

Especificações Técnicas:

Durabilidade mecânica: 10000000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme IEC 60947-1
Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-1
[Ie] corrente nominal de operação: Diversos valores conforme a tensão e o tipo

Ambiente:

Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…55 °C
Categoria de sobretensão: Classe II conforme IEC 60536
Grau de proteção IP: IP66, IP67, IP69, IP69K
Grau de proteção NEMA: NEMA 13, NEMA 4X
Grau de proteção IK: IK05

Normas e Certificações:

Normas: CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, IEC 60947-5-1, JIS C8201-1
Certificações do produto: GL, LROS (Lloyds register of shipping), CSA, UL listed, BV, DNV

Resistência:

Resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
Resistência ao choque: 30 gn e 50 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
