BOTÃO PLÁSTICO ILUMINADO 220VCA 1NA+1NF 22MM VERDE - SCHNEIDER
O Botão Plástico Iluminado 220VCA 1NA+1NF 22mm Verde da Schneider é indicado para comando e sinalização em máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, visualização clara e alta resistência para aplicações industriais.
Da linha Harmony XB5, possui cabeçote redondo, acabamento verde faceado, lente lisa e acionamento por retorno por mola, ideal para comandos momentâneos. Conta com 1 contato NA + 1 contato NF, operação de abertura lenta e ruptura positiva conforme IEC 60947-5-1.
O produto possui LED universal integrado, alimentação de 230V a 240VCA em 50/60Hz, consumo de corrente de 14mA e vida útil estimada de 100.000 horas em tensão nominal e temperatura de 25 °C. A instalação é feita em furo padrão de 22 mm, com diâmetro de montagem de 22,5 mm.
Fabricado em plástico com aro cinza escuro, o botão conta com grau de proteção IP66, IP67, IP69 e IP69K, oferecendo resistência contra poeira, água, lavagem sob alta pressão, impactos e vibração. Suas dimensões são 42 mm de altura, 30 mm de largura e 57 mm de profundidade, com peso aproximado de 0,056 kg.
Antes da instalação, recomenda-se verificar a tensão de alimentação, tipo de contato, furação do painel, aplicação de comando e compatibilidade com o circuito elétrico. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

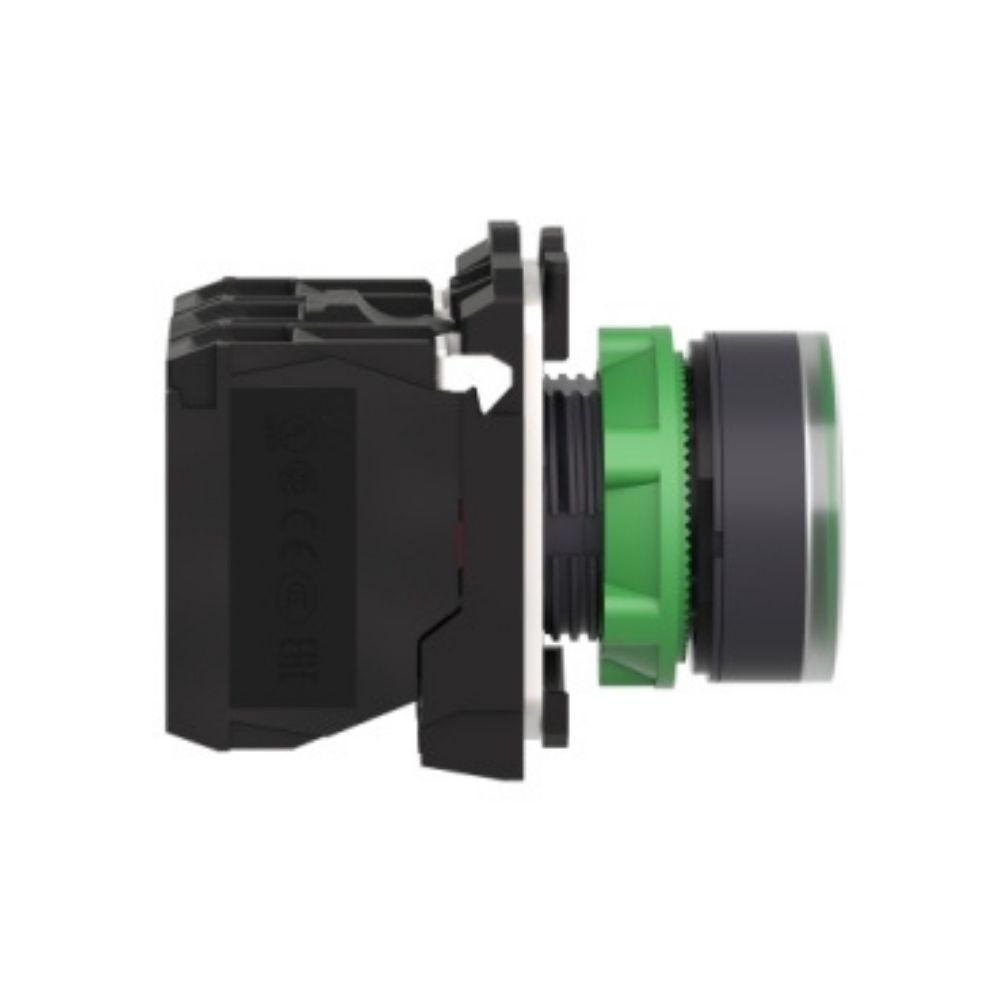

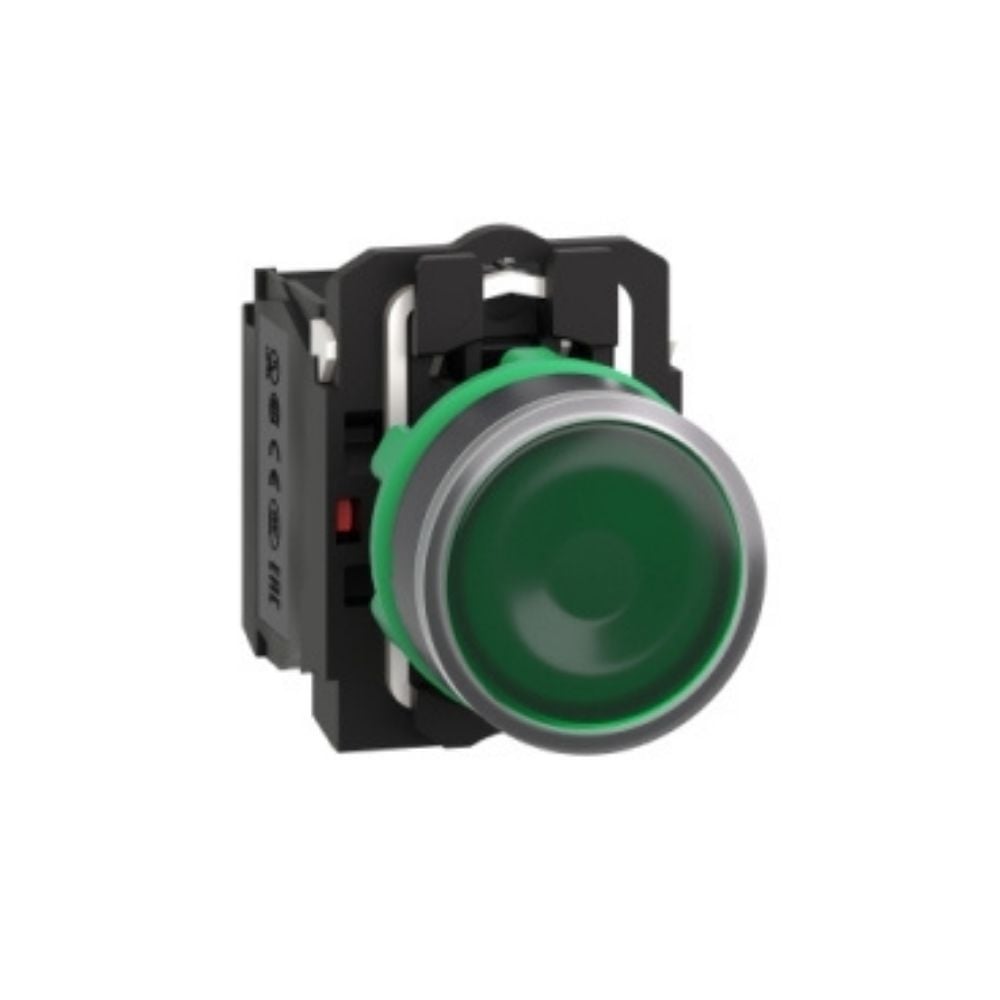

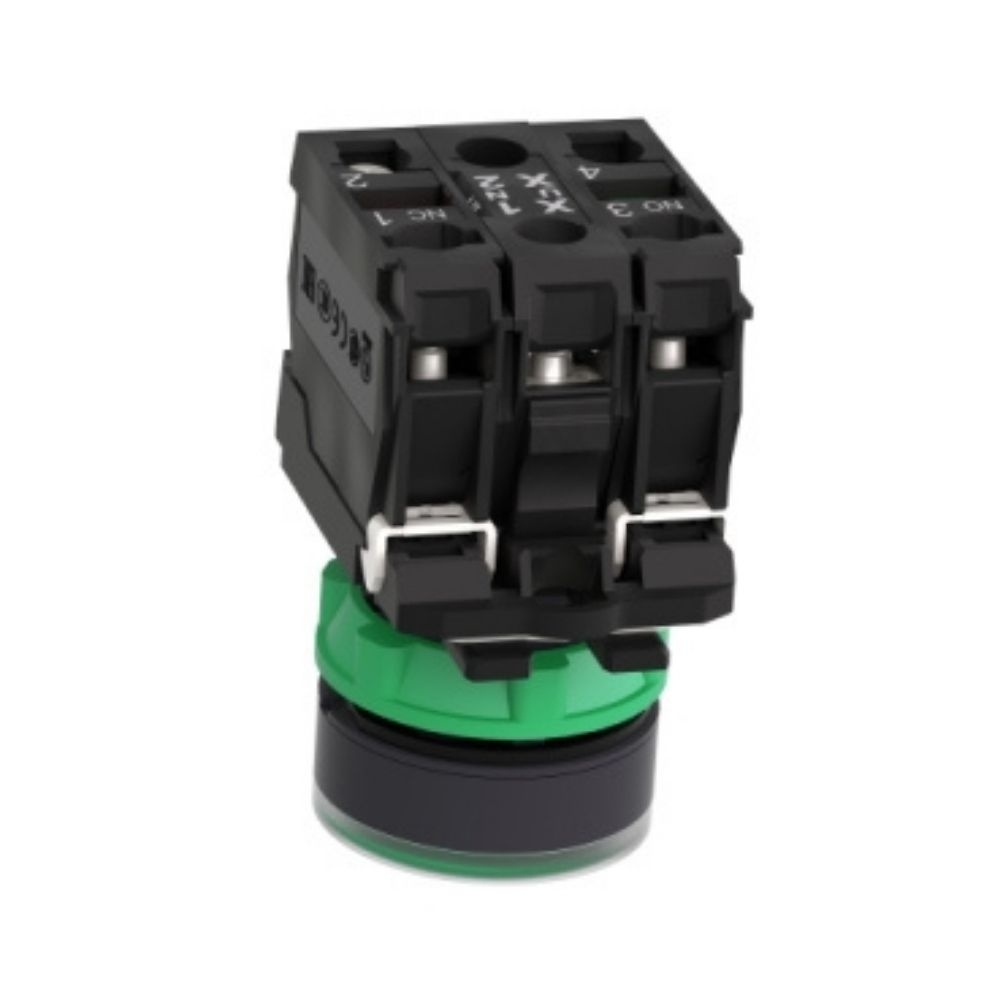

IMAGEM ILUSTRATIVA
O Botão Plástico Iluminado Verde XB5AW33M5 da Schneider Electric, da linha Harmony XB5, é indicado para comando e sinalização visual em máquinas, painéis elétricos e sistemas de automação. Possui acionamento faceado com retorno por mola, LED integrado e contatos 1NA + 1NF.
Sua construção robusta, instalação em furo padrão de aproximadamente 22 mm e alta durabilidade tornam o produto adequado para aplicações industriais e ambientes exigentes.
Dimensões
Altura: 42 mm
Largura: 30 mm
Profundidade: 57 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,056 kg
Características Técnicas
Marca: Schneider Electric
Linha: Harmony XB5
Modelo: XB5AW33M5
Tipo: Botão luminoso
Cor: Verde
Formato: Faceado, sem gravação
Tipo de acionamento: Retorno por mola
Configuração dos contatos: 1NA + 1NF
Operação dos contatos: Abertura lenta
Fonte de luz: LED universal integrado
Tensão conforme identificação do produto: 220V CA
Tensão nominal informada: 230 a 240V CA, 50/60Hz
Faixa de alimentação: 195 a 264V CA
Consumo: 14mA
Vida útil do LED: 100.000 horas
Durabilidade mecânica: 10.000.000 de ciclos
Corrente térmica convencional: 10A
Tensão nominal de isolação: 600V
Tensão suportável de impulso: 6kV
Material dos contatos: Liga de prata (Ag/Ni)
Torque de aperto: 0,8 a 1,2 N.m
Aplicações Indicadas
Painéis elétricos e de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando e sinalização
Indústria de alimentos e bebidas
Indústria química
Diferenciais
Botão verde com iluminação LED
Configuração 1NA + 1NF
Retorno automático por mola
Vida útil do LED de até 100.000 horas
Durabilidade mecânica de até 10 milhões de ciclos
Instalação em furo padrão de 22 mm
Contatos em liga de prata
Montagem e manutenção práticas
Garantia
18 meses de garantia conforme o fabricante.
