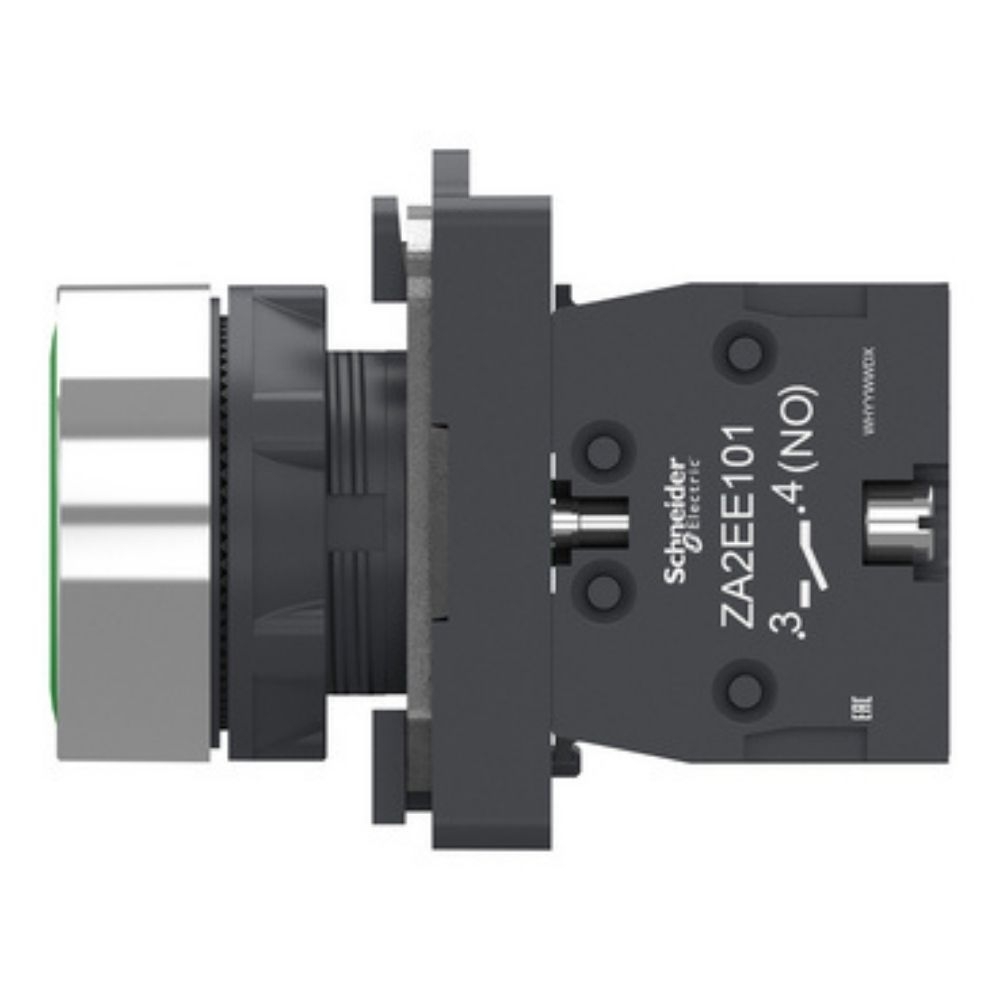

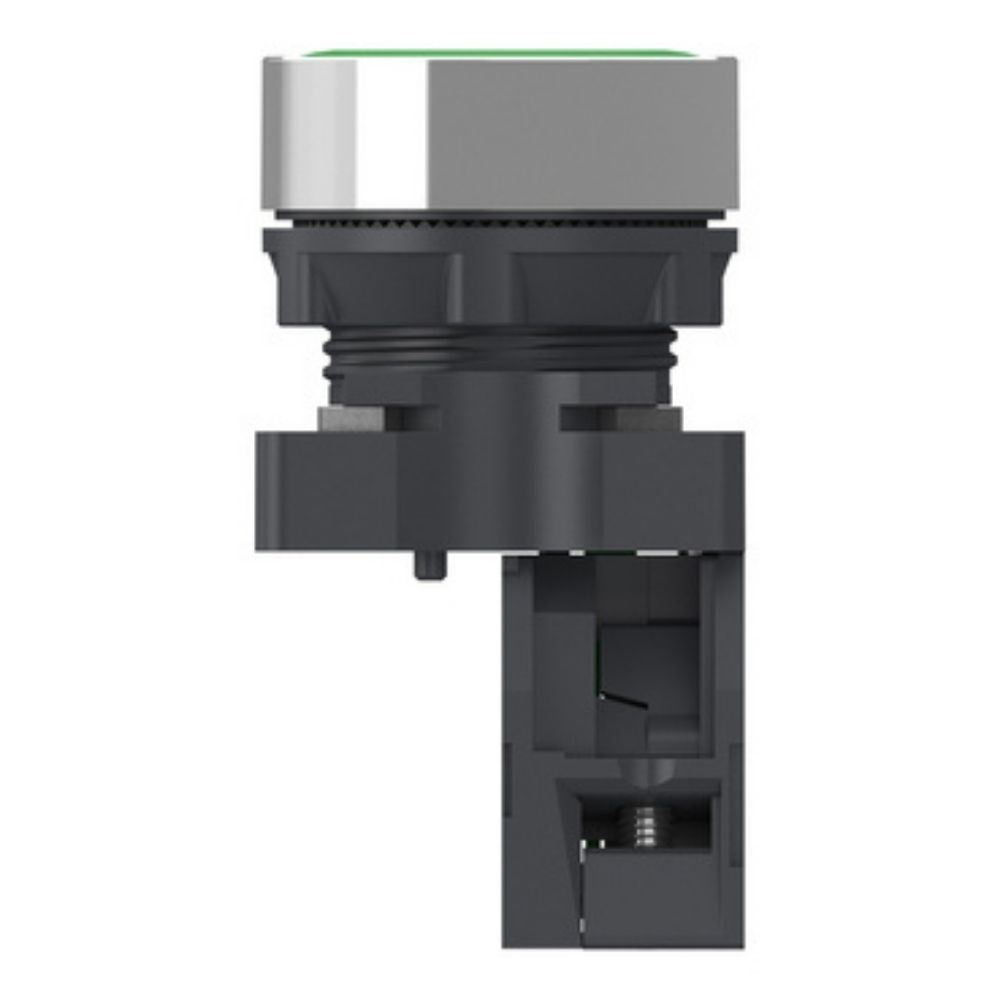

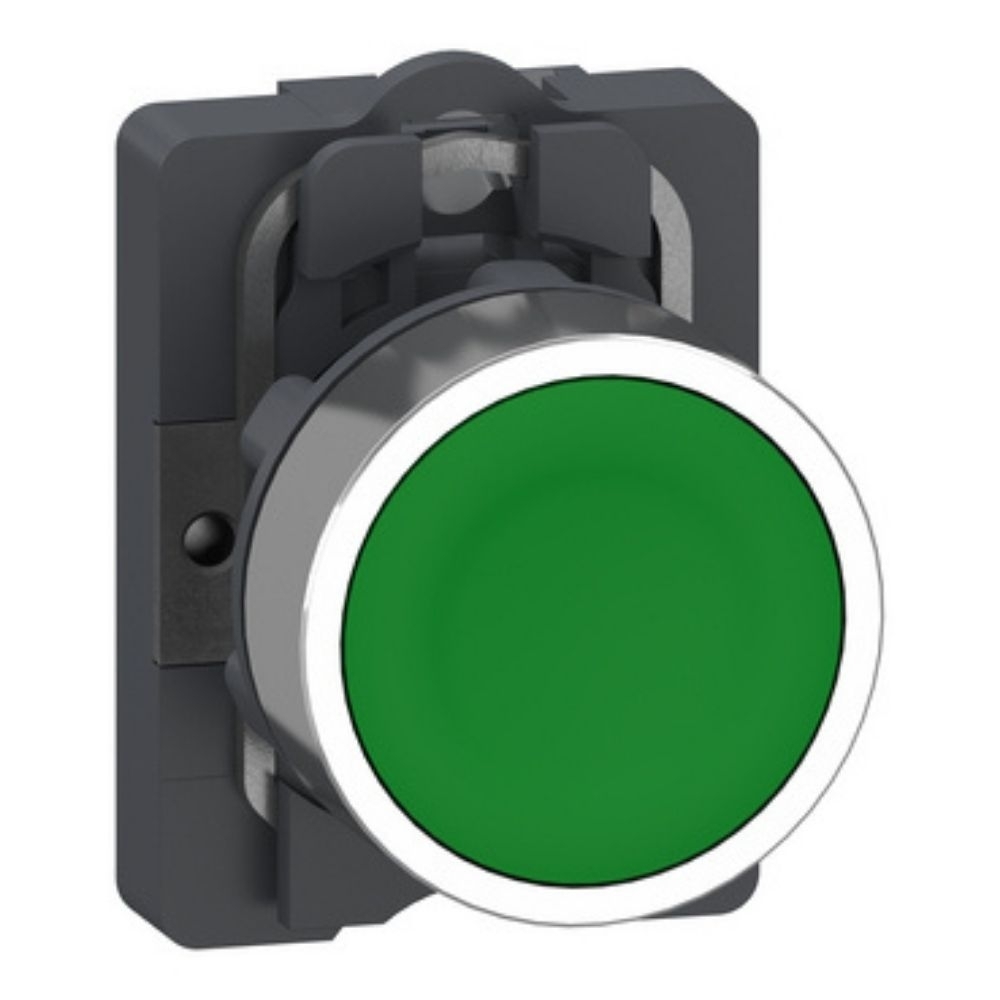

BOTÃO PLÁSTICO FACEADO/IMPULSO 1NF 22MM VERDE - SCHNEIDER
O Botão Plástico Faceado de Impulso 1NF Verde da Schneider Electric faz parte da linha Easy Harmony XA2, desenvolvida para aplicações de comando e controle em máquinas, equipamentos e painéis elétricos. Seu projeto modular facilita a instalação e proporciona flexibilidade na composição de sistemas de controle.
O modelo possui cabeçote redondo faceado na cor verde, acionamento por impulso com retorno por mola e aro plástico com aparência metálica. É instalado em recortes de painel de 22,5mm e utiliza conexões por braçadeira de parafuso.
Conta com 1 contato NF (normalmente fechado), corrente térmica convencional de 10A, tensão nominal de isolação de 600V e tensão suportável de impulso de 6kV. A corrente nominal de operação é de 3A a 240V em CA-15 e 0,27A a 250V em CC-13.
Possui grau de proteção IP65 e IK03, oferecendo resistência contra poeira, água, impactos e vibrações, sendo adequado para aplicações em ambientes industriais. Sua durabilidade mecânica é de até 1.500.000 ciclos.
O botão pode ser instalado em qualquer posição e é indicado para painéis com espessura entre 1 e 5mm. Possui largura de 30mm, altura de 43mm, profundidade de 55mm e peso líquido aproximado de 0,032kg.
Conta com certificações CE, CCC e EAC e atende às normas IEC 60947-1, IEC 60947-5-1, GB 14048.1 e GB 14048.5.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA
O Botão de Pressão Easy Harmony XA2 da Schneider Electric é indicado para comando de máquinas, painéis elétricos e circuitos de controle. Possui acionamento por impulso com retorno por mola, cabeçote redondo faceado na cor verde e contato 1NF.
Fabricado em plástico resistente, conta com grau de proteção IP65 e montagem em painel com furação padrão de aproximadamente 22 mm, oferecendo praticidade para aplicações industriais e sistemas de automação.
Dimensões
Largura: 30 mm
Altura: 43 mm
Profundidade: 55 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,032 kg
Características Técnicas
Marca: Schneider Electric
Linha: Easy Harmony XA2
Modelo: XA2A
Tipo: Botão de pressão completo
Cor do botão: Verde
Formato do cabeçote: Redondo faceado
Acionamento: Impulso com retorno por mola
Configuração dos contatos: 1NF
Material do aro: Plástico
Material do colar de fixação: Plástico
Operação dos contatos: Ação lenta
Corrente térmica convencional (Ith): 10A
Corrente de operação: 3A a 240V CA-15 / 0,27A a 250V CC-13
Tensão nominal de isolação: 600V
Tensão suportável de impulso: 6kV
Durabilidade mecânica: 1.500.000 ciclos
Grau de proteção: IP65
Grau de proteção contra impactos: IK03
Espessura do painel: 1 a 5 mm
Proteção recomendada: Fusível gL de 10A
Certificações: CE, CCC e EAC
Normas de referência: IEC 60947-1 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Máquinas industriais
Sistemas de automação
Circuitos de comando e controle
Equipamentos industriais
Diferenciais
Contato 1NF
Acionamento por impulso com retorno automático por mola
Cabeçote faceado verde de fácil identificação
Proteção IP65
Alta durabilidade mecânica
Montagem padrão de 22 mm
Design modular da linha Easy Harmony XA2
Resistência a impactos, poeira, água e vibração
Garantia
Garantia de 18 meses, conforme o fabricante.
Todas as medidas estão expressas em milímetros (mm).
