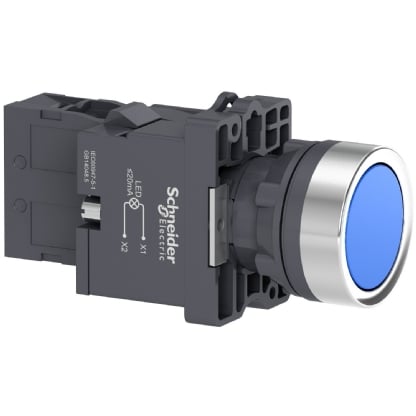

O botão XA2EW36M1 da Schneider é uma obra-prima da engenharia e design, combinando funcionalidade e estética em um pacote único. Com seu resplandecente brilho azul, não só adiciona um toque visualmente agradável aos painéis de controle, mas também serve como um indicador visual eficiente graças à sua capacidade luminosa, alimentada a 220VAC. Esse recurso assegura que os operadores possam facilmente identificar o status da máquina, mesmo em condições de iluminação desfavoráveis.

Com um mecanismo de contato Normalmente Aberto, permite uma operação suave e eficaz, facilitando a interação entre o operador e a máquina. Seu design ergonomicamente projetado, juntamente com uma montagem adaptada para furações padrão de 22mm, torna a instalação e a utilização um processo intuitivo e sem complicações.

Conhecida por sua robustez e durabilidade, a Schneider equipou o XA2EW36M1 para resistir às rigorosas demandas dos ambientes industriais. Seu corpo plástico é construído para resistir a impactos, garantindo um desempenho confiável por anos a fio.

Características:

Linha de produto: Easy Harmony XA2
Tipo de produto ou componente: Botão de pressão luminoso completo
Nome abreviado do dispositivo: XA2
Material do aro: Plástico
Diâmetro de montagem: 22,5 mm
Quantidade indivisível de venda: 1
Tratamento de proteção: TC
Posição de operação: Qualquer posição
Centro de fixação: >= 30 x 40 mm (painel) - espessura: 1…5 mm
Modo de fixação: Porca de fixação, torque recomendado: 2,2 N.m (Us +/- 10 %)
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Retorno por mola
Característica do acionamento: Azul Faceado
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
Durabilidade mecânica: 1.500.000 ciclos
Conexões - terminais:
- Terminais de parafuso, capacidade de fixação: 2 x 1,5 mm²
- Terminais de parafuso, capacidade de fixação: 1 x 2,5 mm²
- Terminal faston, tamanho da conexão: 6,3 mm
- Terminais de parafuso, capacidade de fixação: 1 x 0,5 mm²
Torque de aperto: 0,8 N.m
Proteção contra sobrecarga e curtos-circuitos: 10 A fusível gL conforme IEC 60269-1
Corrente térmica ao ar livre convencional [Ith]: 10 A
Tensão nominal de isolação [Ui]: 600 V conforme IEC 60947-4-1
Tensão nominal suportável de impulso [Uimp]: 6 kV IEC 60947-1
Corrente nominal de operação:
- 0,27 A a 250 V, CC-13, Q600
- 3 A a 240 V, CA-15, A600
Durabilidade elétrica:
- 500.000 ciclos, CC-13, 0,2 A a 110 V, taxa de funcionamento < 60 cic/mn, fator de carga: 0,5 conforme IEC 60947-5-4
- 500.000 ciclos, CC-13, 3 A a 230 V, taxa de funcionamento < 60 cic/mn, fator de carga: 0,5 conforme IEC 60947-5-4
Tipo de sinalização: Contínuo
Fonte de luz: LED
Base da lâmpada: BA 9s
Tensão nominal de alimentação [Us]: 220 V CA 50/60 Hz
Limites de tensão de alimentação: 176…242 V CA
Consumo de corrente: < 20 mA
Vida útil: 10.000 H
Largura: 30 mm
Altura: 42 mm
Profundidade: 79,5 mm
Peso líquido: 0,064 kg
Cor da pastilha ou da lente: Azul
Tensão nominal de alimentação [Us]: 220 .. 0230 V

Meio ambiente:

Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -25…55 °C
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção IP: IP65
Grau de proteção IK: IK03 conforme IEC 60529

Normas:

IEC 60947-5-1
GB 14.048,1
GB 14048.5
IEC 60947-1

Certificações do produto: CCC, CE

Resistência à vibração: 10 gn (f= 40…500 Hz) conforme IEC 60068-2-6

Resistência ao choque: 70 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
