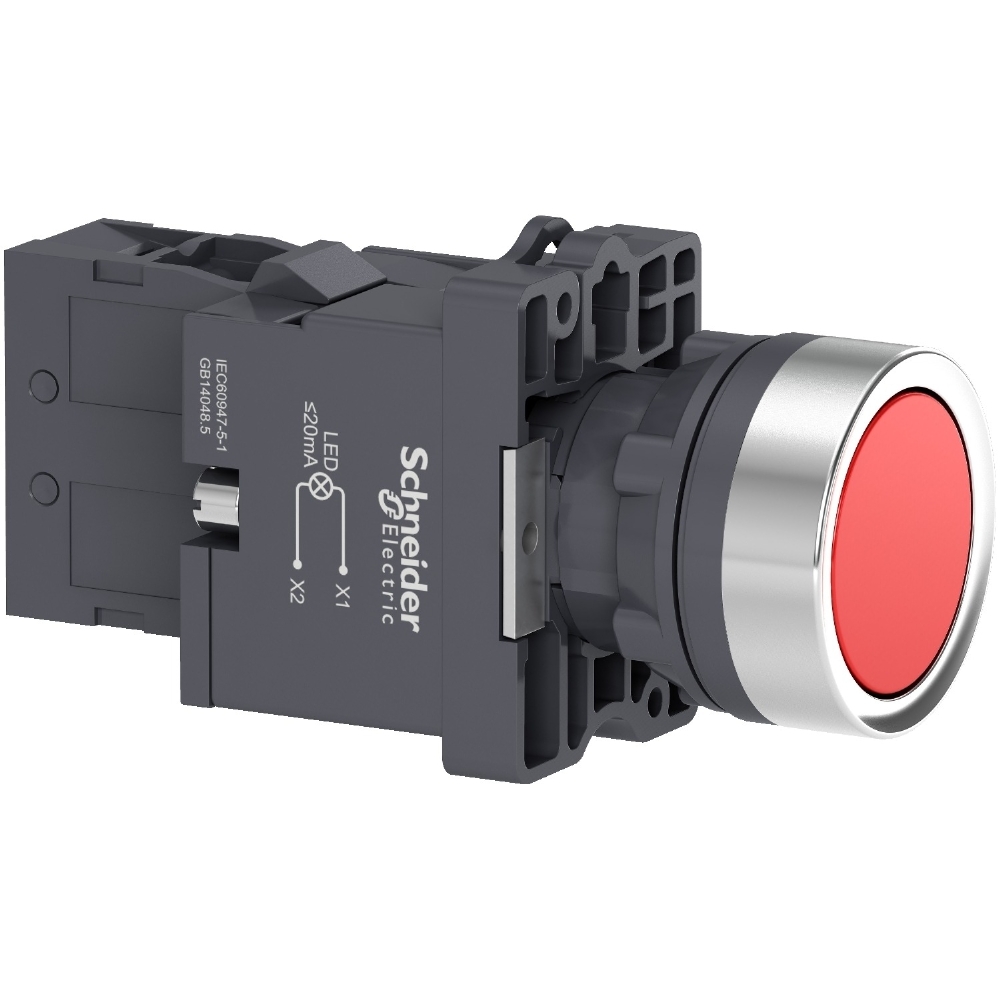

BOTÃO PLÁSTICO FACEADO LUMINOSO 220V 1NA 22MM VERMELHO - SCHNEIDER
O Botão Plástico Faceado Luminoso 220V 1NA 22mm Vermelho da Schneider é indicado para acionamento e sinalização em máquinas, painéis de comando e sistemas de automação, oferecendo uma interface visual, ergonômica e segura para aplicações industriais e comerciais.
Da linha Easy Harmony XA2, o produto possui cabeçote redondo faceado na cor vermelha, com iluminação por LED e sinalização contínua, facilitando a identificação visual do comando mesmo à distância. Conta com mecanismo de retorno por mola, sendo ideal para comandos momentâneos em circuitos de controle compatíveis.
O botão possui 1 contato NA, operação de abertura lenta, tensão nominal de alimentação de 220VCA em 50/60Hz e faixa de alimentação de 176V a 242VCA. Seu consumo de corrente é inferior a 20mA, com vida útil da iluminação de 10.000 horas e durabilidade mecânica de 1.500.000 ciclos.
Fabricado em plástico, com aro de aparência metálica, o botão luminoso Schneider possui montagem em furo padrão de 22mm, diâmetro de montagem de 22,5 mm e conexão por braçadeira de parafuso. Pode ser instalado em qualquer posição de operação, facilitando a aplicação em diferentes configurações de painéis elétricos.
O produto possui grau de proteção IP65, oferecendo resistência contra poeira, água, impactos e vibração, sendo adequado para ambientes industriais mais exigentes. Conta com certificações CE, CCC e EAC, em conformidade com normas como GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1.
Suas dimensões são 42 mm de altura, 30 mm de largura e 79,5 mm de profundidade, com peso aproximado de 0,064 kg. É uma ótima opção para quem busca botão luminoso Schneider, botão faceado vermelho, botão 220V 1NA, botão plástico 22mm, botão Easy Harmony XA2 e componente para comando elétrico.
Antes da instalação, recomenda-se verificar a tensão de alimentação, função do comando, furação do painel, tipo de contato, aplicação da sinalização e compatibilidade com o circuito de controle. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA
O Botão Plástico Faceado Luminoso 220V 1NA 22mm Vermelho da Schneider Electric, da linha Easy Harmony XA2, é indicado para comando e sinalização visual em máquinas, painéis e sistemas de automação. Possui cabeça faceada vermelha iluminada por LED, facilitando a identificação do acionamento mesmo à distância.
Seu mecanismo de retorno por mola proporciona acionamento momentâneo, enquanto o contato 1NA com operação de abertura lenta permite integração a diferentes circuitos de comando. Com grau de proteção IP65, apresenta resistência adequada contra poeira, água, impactos e vibrações, sendo indicado para aplicações industriais.
Dimensões
Altura: 42 mm
Largura: 30 mm
Profundidade: 79,5 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,064 kg
Características Técnicas
Tipo: Botão de pressão luminoso completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Material do aro: Plástico
Formato do cabeçote: Redondo
Característica do acionamento: Faceado
Cor do botão: Vermelho
Cor da lente: Vermelho
Tipo de acionamento: Retorno por mola
Configuração dos contatos: 1NA
Operação dos contatos: Abertura lenta
Fonte de luz: LED
Base da lâmpada: BA9s
Tipo de sinalização: Contínua
Tensão nominal de alimentação: 220V CA
Frequência: 50/60Hz
Faixa de tensão de alimentação: 176 a 242V CA
Consumo de corrente: Inferior a 20mA
Vida útil da iluminação: 10.000 horas
Durabilidade mecânica: 1.500.000 ciclos
Diâmetro de montagem: 22,5 mm
Posição de operação: Qualquer posição
Tipo de conexão: Braçadeira de parafuso
Torque de aperto: 0,8 N.m
Tratamento de proteção: TC
Grau de proteção: IP65
Certificações: CE, CCC e EAC
Normas: GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando
Sinalização de operação
Linhas de produção
Equipamentos industriais
Ambientes sujeitos a poeira, água e vibração
Diferenciais
Botão faceado luminoso
Iluminação por LED
Cor vermelha de fácil identificação
Contato 1NA
Retorno automático por mola
Sinalização contínua
Tensão de alimentação de 220V CA
Instalação em furo padrão de aproximadamente 22 mm
Durabilidade mecânica de 1.500.000 ciclos
Grau de proteção IP65
Resistente a poeira, água, impactos e vibrações
Pode ser instalado em qualquer posição
Certificações CE, CCC e EAC
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
