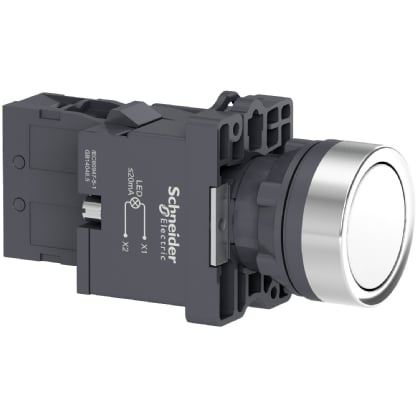

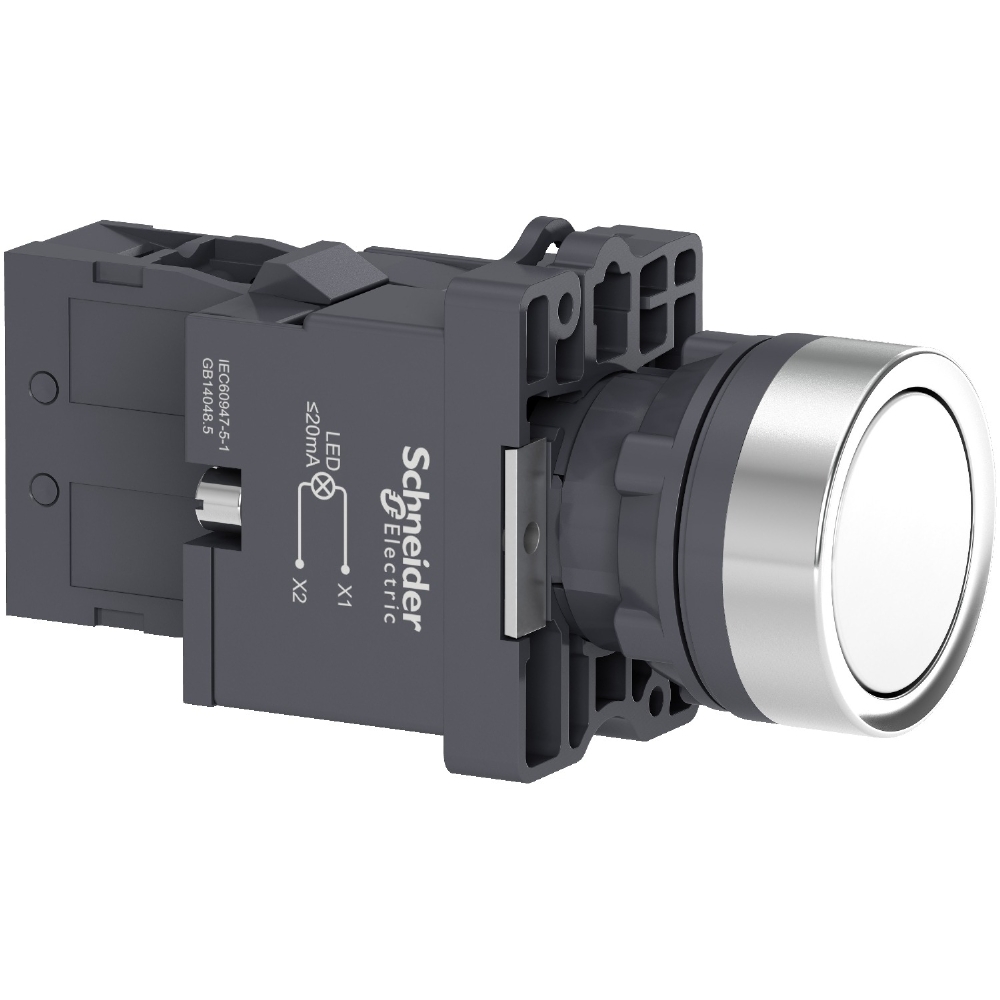

BOTÃO PLÁSTICO FACEADO LUMINOSO 220V 1NA 22MM BRANCO - SCHNEIDER
O Botão Plástico Faceado Luminoso 220V 1NA 22mm Branco da Schneider é indicado para comando e sinalização em máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, visual claro e boa resistência para aplicações industriais e comerciais.
Da linha Easy Harmony XA2, possui cabeçote redondo faceado na cor branca, iluminação por LED e sinalização contínua. O acionamento é por retorno por mola, ideal para comandos momentâneos em circuitos de controle compatíveis.
O produto conta com 1 contato NA, operação de abertura lenta, tensão nominal de alimentação de 220VCA em 50/60Hz e faixa de alimentação de 176V a 242VCA. Possui consumo de corrente inferior a 20mA, vida útil da iluminação de 10.000 horas e durabilidade mecânica de 1.500.000 ciclos.
Fabricado em plástico, com aro de aparência metálica, possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e fixação por porca. Conta com grau de proteção IP65, resistência à vibração e ao choque, sendo adequado para ambientes que exigem robustez.
Suas dimensões são 42 mm de altura, 30 mm de largura e 79,5 mm de profundidade, com peso aproximado de 0,064 kg. Antes da instalação, recomenda-se verificar a tensão de alimentação, tipo de contato, furação do painel e compatibilidade com o circuito de comando.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Botão Plástico Faceado Luminoso 220V 1NA 22mm Branco da Schneider Electric, da linha Easy Harmony XA2, é indicado para acionamento e sinalização visual em máquinas, equipamentos, painéis elétricos e sistemas de automação. Seu cabeçote faceado branco e luminoso proporciona fácil identificação do comando, mesmo à distância.
Possui mecanismo de retorno por mola, 1 contato normalmente aberto (1NA) com operação de abertura lenta e sinalização contínua por LED. Com construção plástica robusta, grau de proteção IP65 e instalação em furo padrão de aproximadamente 22 mm, é adequado para aplicações industriais sujeitas a poeira, água, impactos e vibrações.
Dimensões
Altura: 42 mm
Largura: 30 mm
Profundidade: 79,5 mm
Diâmetro de montagem: 22,5 mm
Espessura do painel compatível: 1 a 5 mm
Centro mínimo de fixação: 30 x 40 mm
Peso: 0,064 kg
Características Técnicas
Tipo: Botão de pressão luminoso completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Formato do cabeçote: Redondo
Característica do acionamento: Branco faceado
Cor da lente: Branco
Material do aro: Plástico
Tipo de acionamento: Retorno por mola
Posição de operação: Qualquer posição
Configuração dos contatos: 1NA
Operação dos contatos: Abertura lenta
Durabilidade mecânica: 1.500.000 ciclos
Fonte de luz: LED
Base da lâmpada: BA9s
Tipo de sinalização: Contínua
Tensão nominal de alimentação: 220V CA
Frequência: 50/60Hz
Faixa de tensão de alimentação: 176 a 242V CA
Consumo de corrente: Menor que 20mA
Vida útil da fonte luminosa: 10.000 horas
Corrente térmica convencional: 10A
Corrente nominal de operação: 3A a 240V CA-15 / 0,27A a 250V CC-13
Tensão nominal de isolação: 600V conforme IEC 60947-4-1
Tensão nominal suportável de impulso: 6kV conforme IEC 60947-1
Proteção contra sobrecarga e curto-circuito: Fusível gL de 10A conforme IEC 60269-1
Modo de fixação: Porca de fixação
Torque recomendado de fixação: 2,2 N.m
Torque de aperto: 0,8 N.m
Tratamento de proteção: TC
Temperatura de funcionamento: -25 °C a 55 °C
Temperatura de armazenamento: -40 °C a 70 °C
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção: IP65
Grau de proteção contra impacto: IK03
Resistência à vibração: 10 gn entre 40 e 500Hz conforme IEC 60068-2-6
Resistência ao choque: 70 gn durante 11 ms conforme IEC 60068-2-27
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando e sinalização
Linhas de produção
Equipamentos industriais
Acionamentos momentâneos
Aplicações que necessitam de indicação luminosa do comando
Diferenciais
Botão faceado luminoso branco
Alimentação em 220V CA
Sinalização contínua por LED
Contato normalmente aberto 1NA
Retorno automático por mola
Operação de abertura lenta
Durabilidade mecânica de 1.500.000 ciclos
Instalação em furo padrão de aproximadamente 22 mm
Grau de proteção IP65
Proteção contra impacto IK03
Resistência a poeira, água e vibrações
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Pode ser instalado em qualquer posição
Projeto modular e de fácil instalação
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
