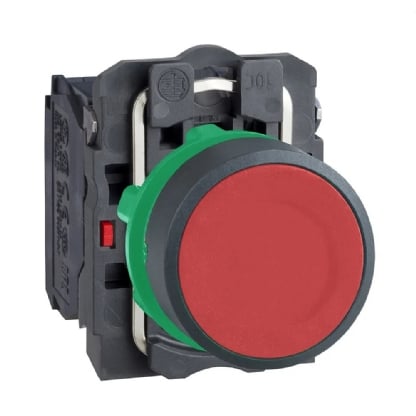

O Botão Plástico Faceado Impulsão 1NA+1NF 22mm Vermelho da Schneider é uma adição exemplar à famosa linha Harmony XB5. Identificado pelo código XB5AA45, este botão plástico vermelho apresenta um mecanismo de retorno por mola, proporcionando a segurança de um retorno imediato após o acionamento. Equipado com um contato Normalmente Aberto (1NA) e um Normalmente Fechado (1NF), ele garante flexibilidade e eficácia em uma variedade de aplicações.

Desenvolvido para proporcionar uma interação ergonômica com equipamentos, este botão assegura um controle preciso e confortável para os operadores. A instalação é simplificada, sendo ideal para painéis que possuam furação padrão de 22mm de diâmetro, permitindo assim uma montagem rápida e eficiente.

No que diz respeito à durabilidade, o Botão Plástico Faceado da Schneider não deixa a desejar. Sua robusta construção garante resistência contra adversidades como impactos, poeira, água e vibrações, refletida pelas classificações IP66 / IP67 / IP69 / IP69K. Isso o torna um aliado confiável em ambientes industriais agressivos, como mineradoras, indústrias petroleiras, centros de usinagem, linhas de embalagem, setores automotivos e instalações de tratamento de água.

Características:

Linha de produto: Harmony XB5
Tipo de produto ou componente: Botão não luminoso
Nome abreviado do dispositivo: XB5

Construção:

Material do aro: Plástico, Plástico cinza escuro
Material do colar de fixação: Plástico
Tipo de cabeçote: Normal (22mm)
Formato do cabeçote da unidade de sinalização: Redondo
Diâmetro de montagem: 22 mm
Quantidade indivisível de venda: 1

Características Funcionais:

Tipo de acionamento: Retorno por mola
Característica do acionamento: Vermelho Faceado, Sem gravação
Tipo e composição dos contatos: 1 NA + 1 NF
Operação dos contatos: Abertura lenta
Uso dos contatos: Contatos padrão
Ruptura positiva: Conforme IEC 60947-5-1, apêndice K

Conexões - Terminais:

Descrição dos terminais ISO nº 1: (21-22)NA, (13-14)NA
Terminais de parafuso:
- <= 2 x 1,5 mm² (Com a extremidade do cabo conforme IEC 60947-1)
- 1 x 0,22...2 x 2,5 mm² (Sem a extremidade do cabo conforme IEC 60947-1)

Dimensões e Peso:

Altura: 42 mm
Largura: 30 mm
Profundidade: 52 mm
Peso: (Não especificado)

Especificações Técnicas:

Durabilidade mecânica: 10000000 ciclos
Torque de aperto: 0,8…1,2 N.m
Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG
[Ith] corrente térmica convencional ao ar livre: 10 A
[Ui] tensão nominal de isolação: 600 V
[Uimp] tensão nominal suportável de impulso: 6 kV
[Ie] corrente nominal de operação: Diversos valores conforme a tensão e o tipo

Ambiente:

Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
Grau de proteção IP: IP66, IP67, IP69, IP69K
Grau de proteção NEMA: NEMA 13, NEMA 4X
Grau de proteção IK: IK03

Normas e Certificações:

Normas: IEC 60947-5-4, IEC 60947-1, e outras mencionadas
Certificações do produto: GL, DNV, RINA, e outras mencionadas

Resistência:

Resistência à vibração: 5 gn
Resistência ao choque: 30 gn e 50 gn

Outras Informações:

Customizável: 1, GCR BRIDGE, XB5AACUST04
Código de compatibilidade: XB5
