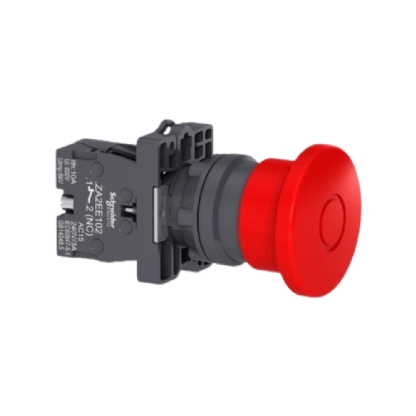

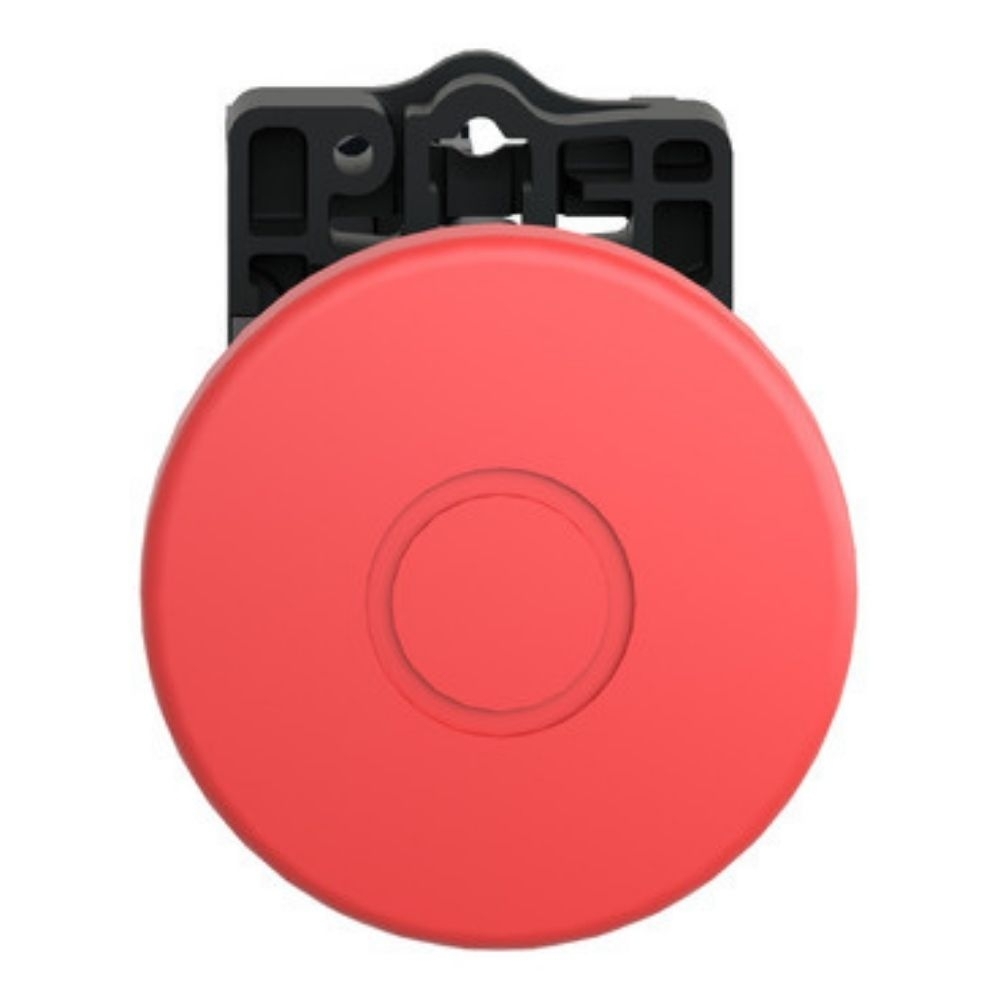

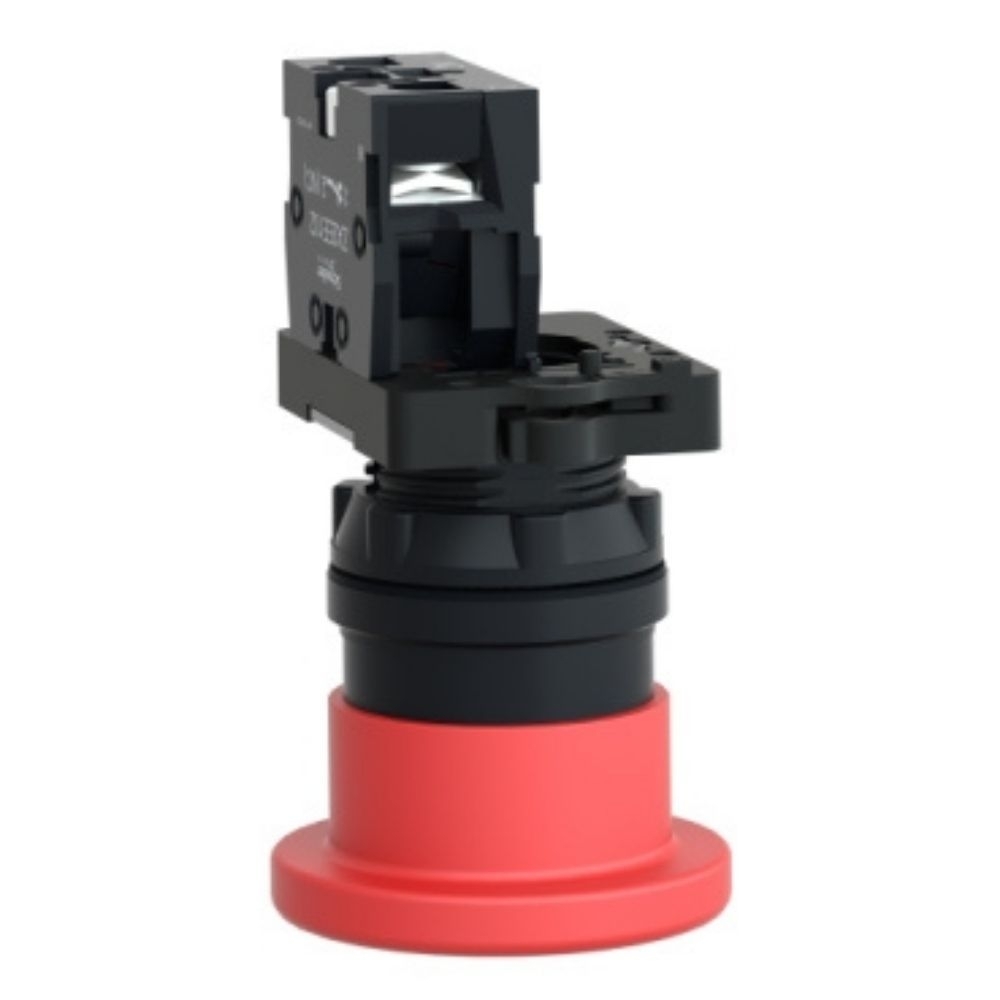

BOTÃO PLÁSTICO EMERGÊNCIA EMPURRA/PUXA 1NF 40MM VERMELHO - SCHNEIDER

O Botão Plástico de Emergência Empurra/Puxa 1NF 40mm Vermelho da Schneider Electric, da linha Easy Harmony XA2, é indicado para parada de emergência em máquinas, equipamentos, painéis elétricos e sistemas de automação. Seu cabeçote tipo cogumelo vermelho de 40 mm proporciona fácil identificação visual e acionamento rápido em situações de emergência.

Possui mecanismo pressionar-puxar, permanecendo travado após o acionamento e sendo liberado ao puxar o botão. Conta com 1 contato normalmente fechado (1NF), operação de abertura lenta e ruptura positiva, além de grau de proteção IP65 e construção robusta para aplicações industriais sujeitas a poeira, água, impactos e vibrações.

Dimensões

Altura: 30 mm
Largura: 42 mm
Profundidade: 74,2 mm
Diâmetro do cabeçote: 40 mm
Diâmetro de montagem: 22,5 mm
Furo de fixação: 22 mm
Espessura do painel compatível: 1 a 5 mm
Centro mínimo de fixação: 30 x 40 mm
Peso: 0,088 kg

Características Técnicas

Tipo: Botão de desligamento de emergência completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Material do aro: Plástico
Formato do cabeçote: Redondo
Tipo de cabeçote: Cogumelo
Diâmetro do cabeçote: 40 mm
Cor: Vermelho
Tipo de acionamento: Pressionar-puxar
Rearme: Puxar para destravar
Posição de operação: Qualquer posição
Configuração dos contatos: 1NF
Operação dos contatos: Abertura lenta
Ruptura positiva: Sim, com contato NF
Durabilidade mecânica: 100.000 ciclos
Diâmetro de montagem: 22,5 mm
Tipo de conexão: Braçadeira de parafuso
Torque de aperto: 0,8 N.m
Proteção contra sobrecarga e curto-circuito: Fusível gL de 10A conforme IEC 60269-1
Tensão nominal de isolação: 600V conforme IEC 60947-1
Tensão nominal suportável de impulso: 6kV conforme IEC 60947-1
Corrente nominal de operação: 3A a 240V CA-15 / 0,27A a 250V CC-13
Confiabilidade elétrica: λ < 10ââ a 24V
Tratamento de proteção: TC
Temperatura de funcionamento: -25 °C a 55 °C
Temperatura de armazenamento: -40 °C a 70 °C
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção: IP65
Grau de proteção contra impacto: IK03
Resistência à vibração: 10 gn entre 40 e 500Hz conforme IEC 60068-2-6
Resistência ao choque: 70 gn durante 11 ms conforme IEC 60068-2-27
Certificações: CE, CCC e EAC
Normas: GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1

Aplicações Indicadas

Parada de emergência de máquinas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de segurança
Linhas de produção
Equipamentos industriais
Sistemas que exigem parada manual de emergência
Ambientes sujeitos a poeira, água e vibrações

Diferenciais

Cabeçote tipo cogumelo de 40 mm
Cor vermelha de alta identificação visual
Sistema pressionar-puxar
Rearme por puxar para destravar
1 contato normalmente fechado
Ruptura positiva
Operação de abertura lenta
Durabilidade mecânica de 100.000 ciclos
Instalação em furo padrão de aproximadamente 22 mm
Grau de proteção IP65
Proteção contra impacto IK03
Resistência a poeira, água e vibrações
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Pode ser instalado em qualquer posição
Projeto modular e de fácil instalação
Linha Easy Harmony XA2 Schneider Electric

Garantia

18 meses de garantia conforme o fabricante.
