BOTÃO PLÁSTICO IMPULSO MONOBLOCO 1NA+1NF 22MM VERDE - SCHNEIDER
O Botão Plástico Impulso Monobloco 1NA+1NF 22mm Verde da Schneider é indicado para comando de máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, seguro e resistente para aplicações industriais.
Da linha Harmony XB7, possui formato redondo, acabamento verde faceado sem gravação e acionamento por retorno por mola, ideal para comandos momentâneos. Conta com 1 contato NA + 1 contato NF, operação de abertura lenta e ruptura positiva com contato NF, conforme IEC 60947-5-1.
O produto possui apresentação monobloco, montagem em furo padrão de 22 mm e fixação por porca abaixo do cabeçote. Pode ser instalado em painéis metálicos de 1 mm a 6 mm ou painéis plásticos de 2 mm a 6 mm, com centro de fixação mínimo de 30 x 40 mm.
Com grau de proteção IP65, tratamento de proteção TH e durabilidade mecânica de 1.000.000 de ciclos, o botão oferece robustez para ambientes industriais. Suas dimensões são 29 mm de largura, 29 mm de altura e 51,5 mm de profundidade, com peso aproximado de 0,021 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o circuito de comando, furação do painel, tipo de contato, tensão, corrente e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

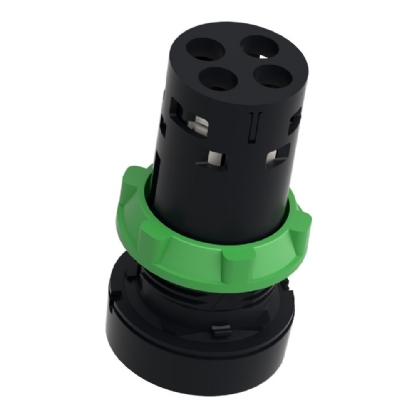

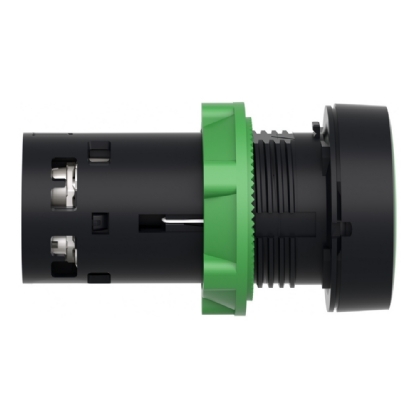

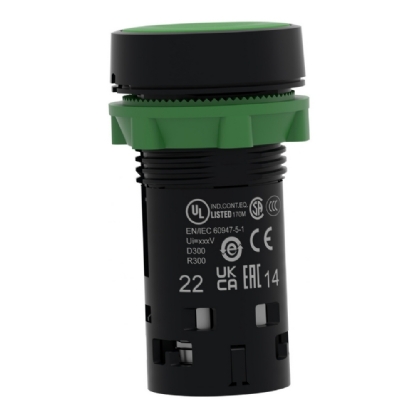

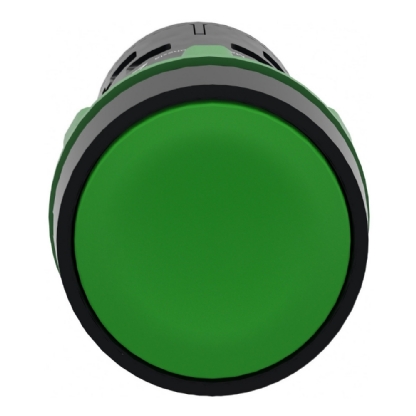

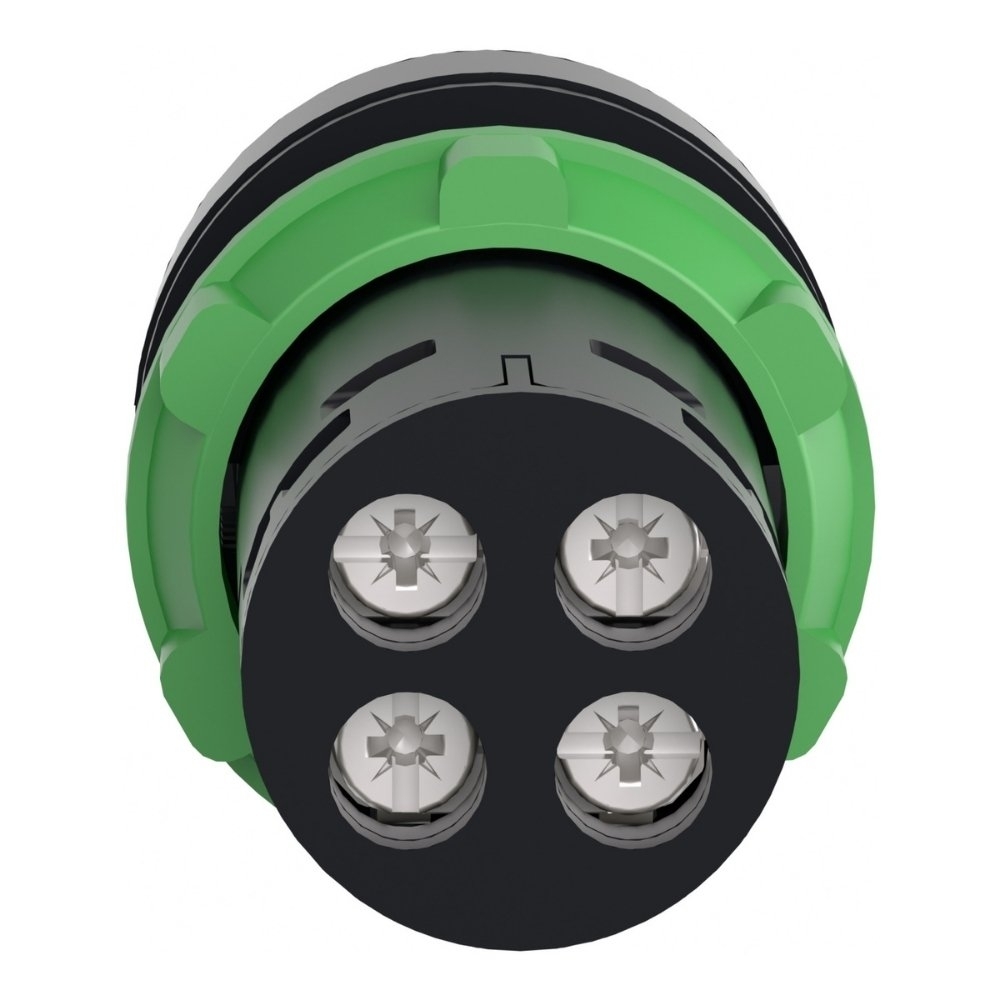

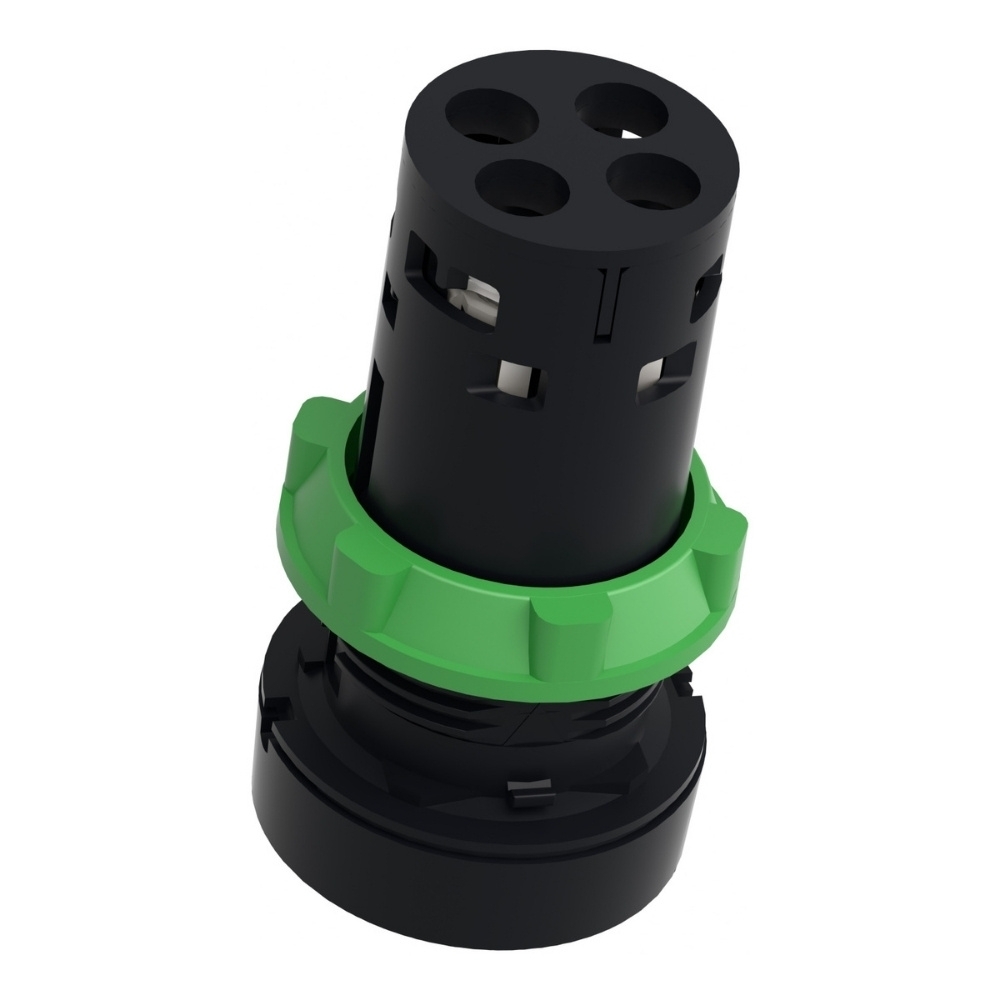

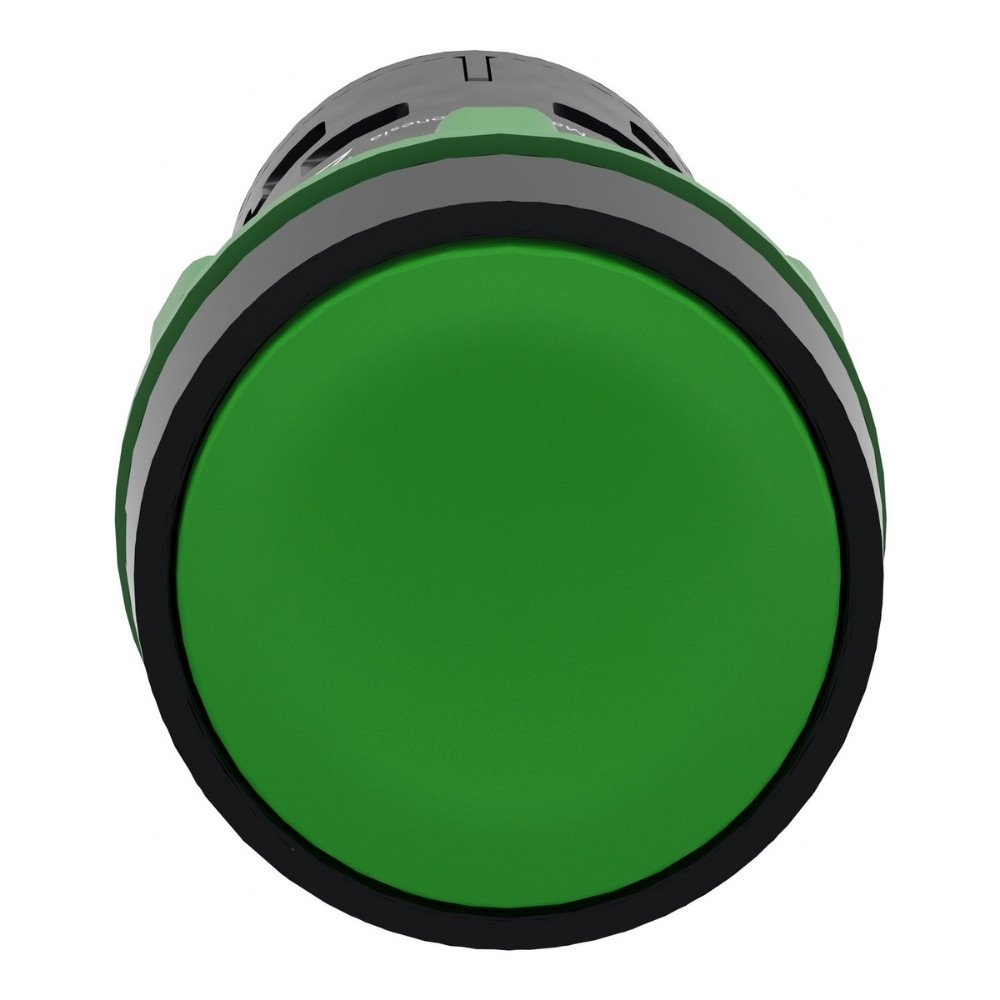

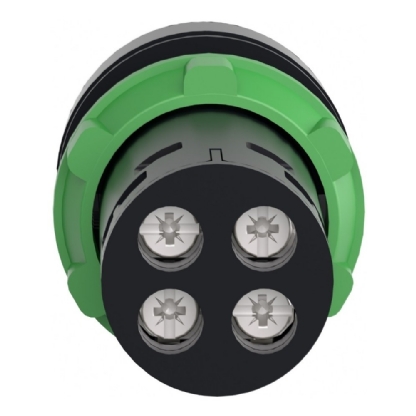

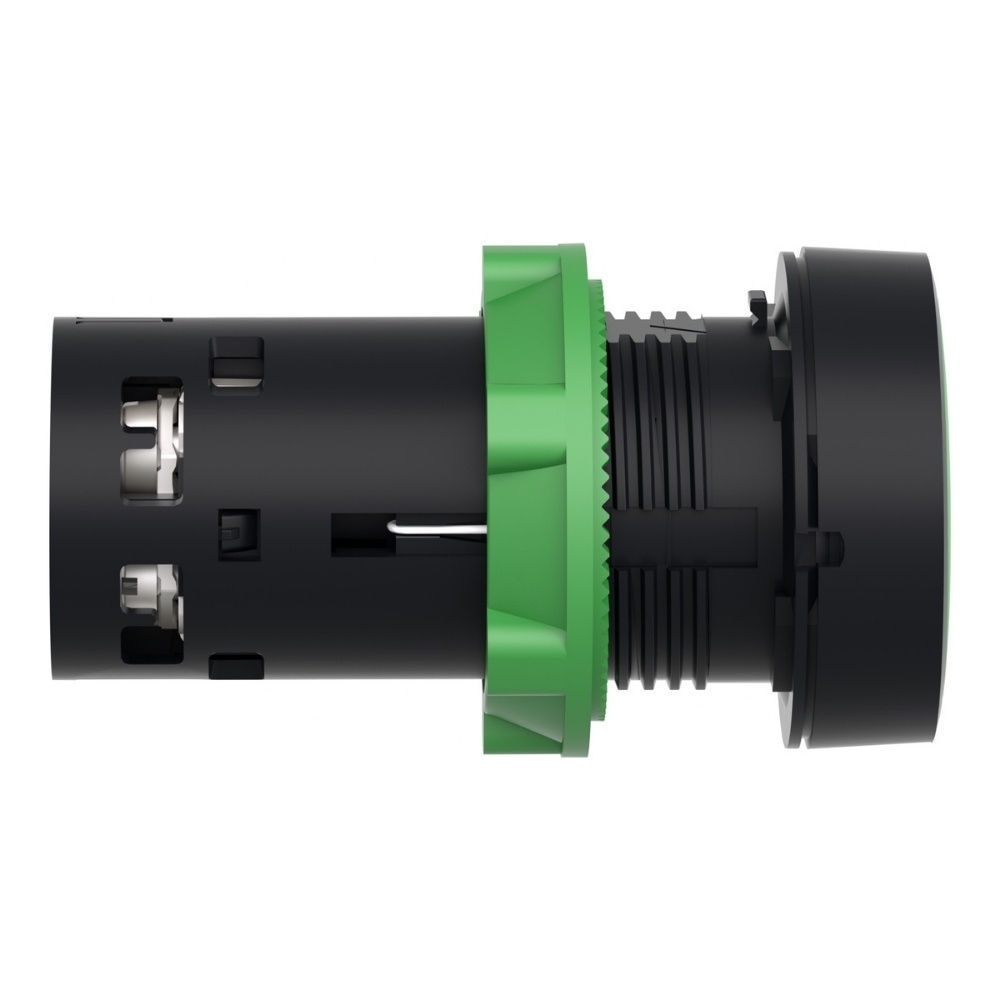

IMAGEM ILUSTRATIVA.
O Botão Plástico Impulso Monobloco 1NA+1NF 22mm Verde da Schneider Electric, da linha Harmony XB7, é indicado para comando de máquinas, equipamentos, painéis elétricos e sistemas de automação. Possui acionamento por impulso com retorno por mola e cabeçote verde faceado, oferecendo operação simples e identificação rápida do comando.
Com construção monobloco, conta com 1 contato normalmente aberto (1NA) e 1 contato normalmente fechado (1NF), operação de abertura lenta e ruptura positiva no contato NF. Sua instalação em furo padrão de aproximadamente 22 mm, aliada à robustez e à ampla faixa de temperatura de operação, torna o produto adequado para aplicações industriais.
Dimensões
Altura: 29 mm
Largura: 29 mm
Profundidade: 51,5 mm
Diâmetro de montagem: 22 mm
Furo de fixação: 22,5 mm
Peso: 0,021 kg
Características Técnicas
Tipo: Botão não luminoso
Marca: Schneider Electric
Linha: Harmony XB7
Nome abreviado do dispositivo: XB7
Apresentação: Produto monobloco
Formato do cabeçote: Redondo
Característica do acionamento: Verde faceado, sem gravação
Cor: Verde
Tipo de acionamento: Retorno por mola
Configuração dos contatos: 1NA + 1NF
Operação dos contatos: Abertura lenta
Ruptura positiva: Sim, com contato NF conforme IEC 60947-5-1, apêndice K
Durabilidade mecânica: 1.000.000 de ciclos
Diâmetro de montagem: 22 mm
Furo de fixação: 22,3 +0,4/0 mm conforme IEC 60947-1
Espessura compatível do painel metálico: 1 a 6 mm
Espessura compatível do painel plástico: 2 a 6 mm
Centro mínimo de fixação: 30 x 40 mm
Modo de fixação: Porca de fixação abaixo do cabeçote
Torque de fixação: 2 a 2,4 N.m
Torque de aperto: 0,8 a 1,2 N.m conforme IEC 60947-1
Proteção contra sobrecarga e curto-circuito: Fusível tipo cartucho gG de 4A conforme IEC 60947-5-1
Tensão nominal de isolação: 250V conforme IEC 60947-1
Tensão nominal suportável de impulso: 4kV conforme IEC 60947-1
Confiabilidade elétrica: λ < 10ââ a 17V e 5mA conforme IEC 60947-5-4
Tratamento de proteção: TH
Temperatura de funcionamento: -25 °C a 70 °C
Temperatura de armazenamento: -40 °C a 70 °C
Categoria de sobretensão: Classe II conforme IEC 61140
Quantidade indivisível de venda: 10 unidades
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando
Linhas de produção
Indústria de alimentos e bebidas
Indústria química
Painéis de distribuição de energia
Equipamentos industriais
Diferenciais
Construção monobloco
Cabeçote verde faceado
Acionamento por impulso
Retorno automático por mola
Configuração com 1NA + 1NF
Operação de abertura lenta
Ruptura positiva no contato NF
Durabilidade mecânica de 1.000.000 de ciclos
Instalação em furo padrão de aproximadamente 22 mm
Fixação prática por porca
Ampla faixa de temperatura de funcionamento
Tensão de isolação de até 250V
Tensão suportável de impulso de 4kV
Linha Harmony XB7 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
