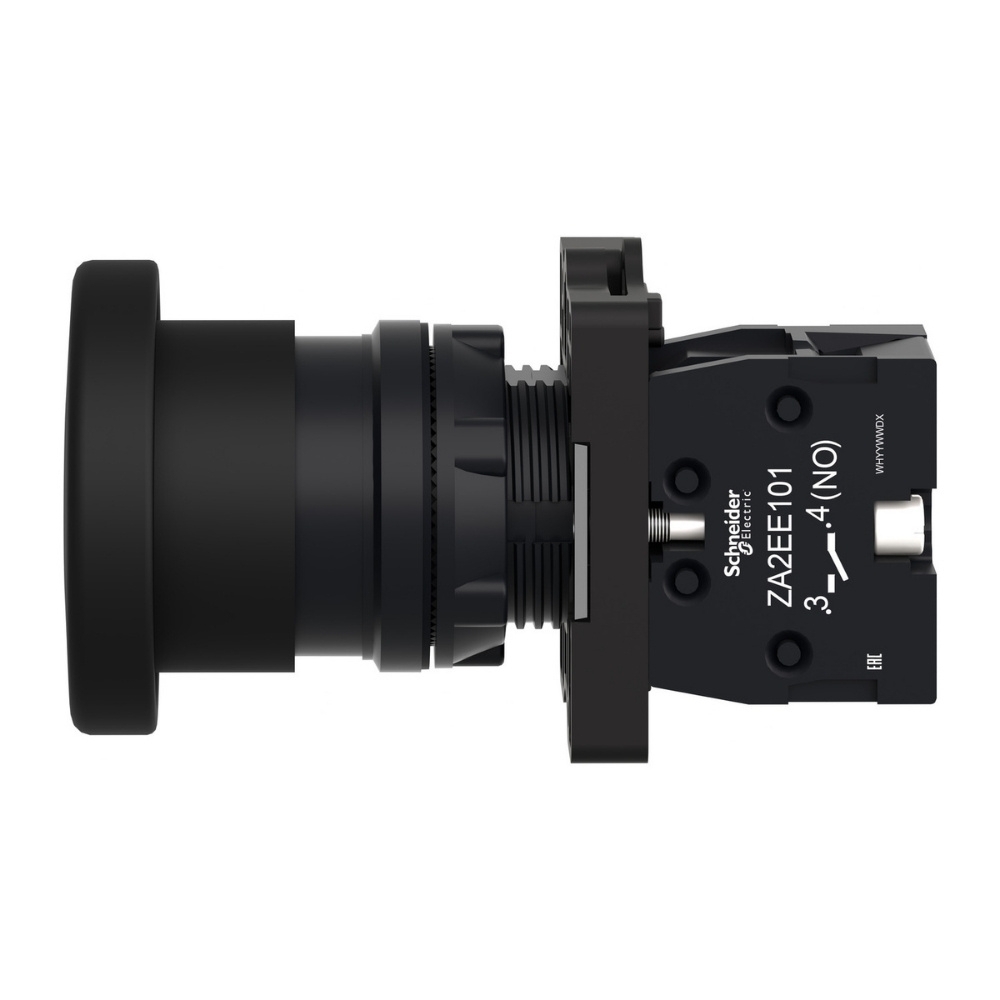

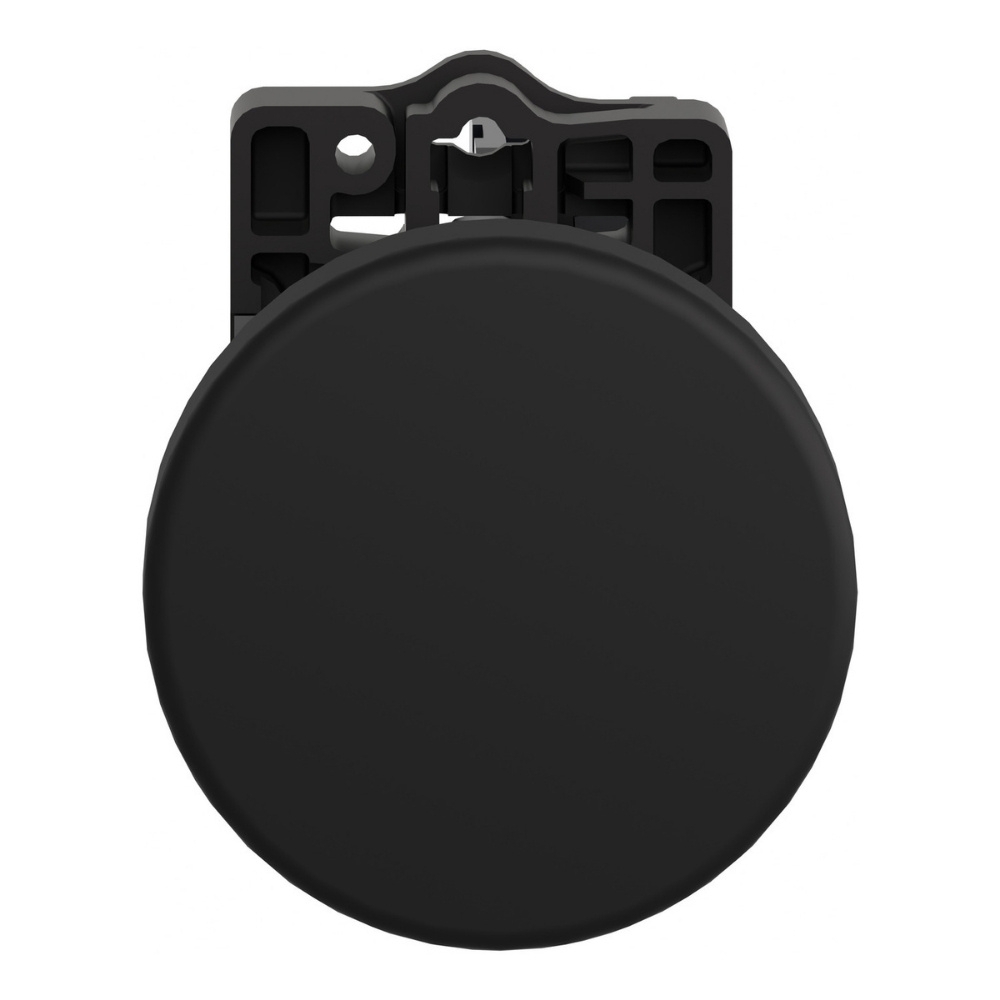

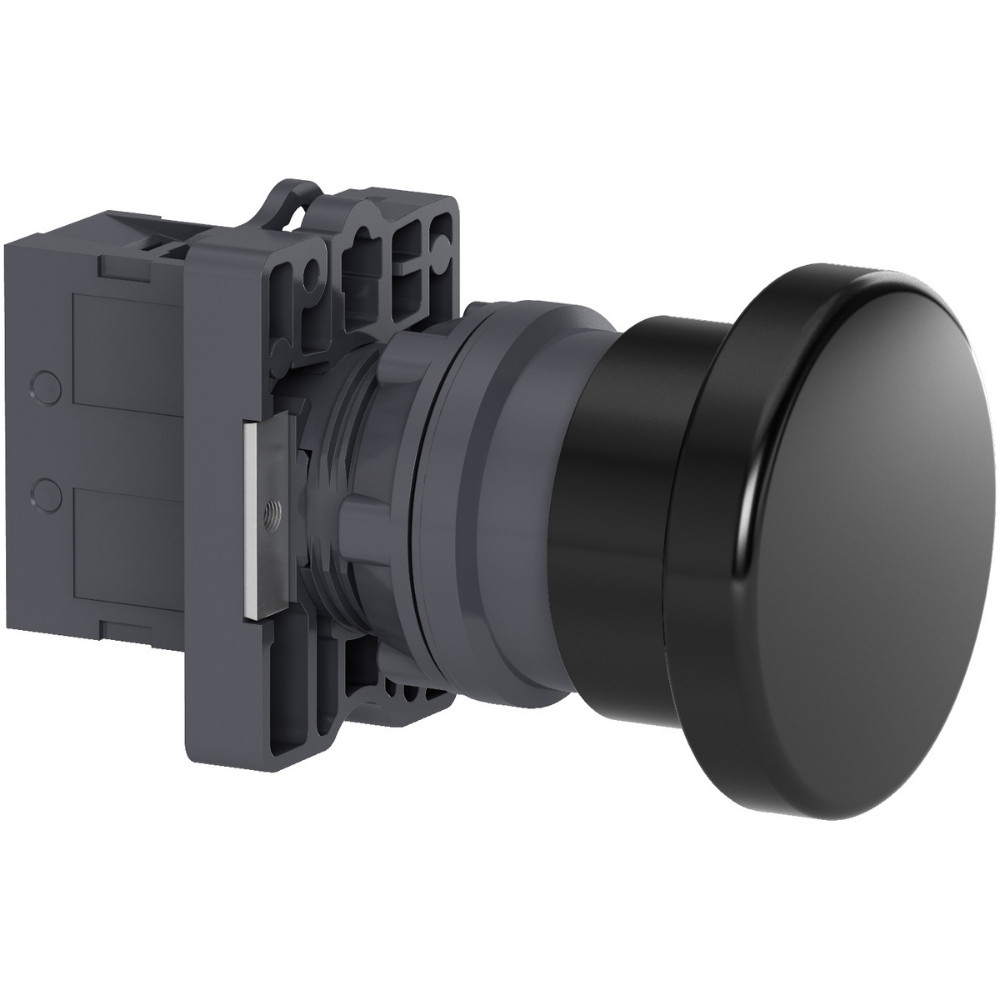

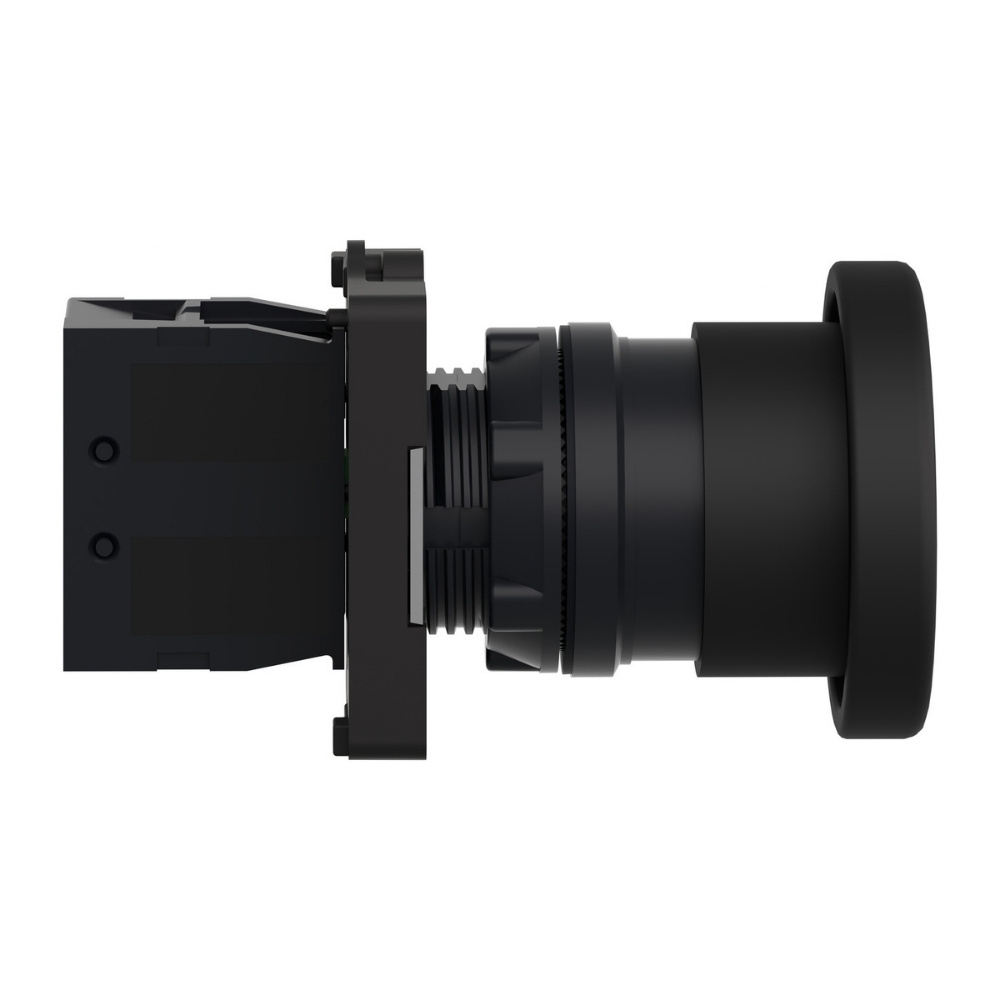

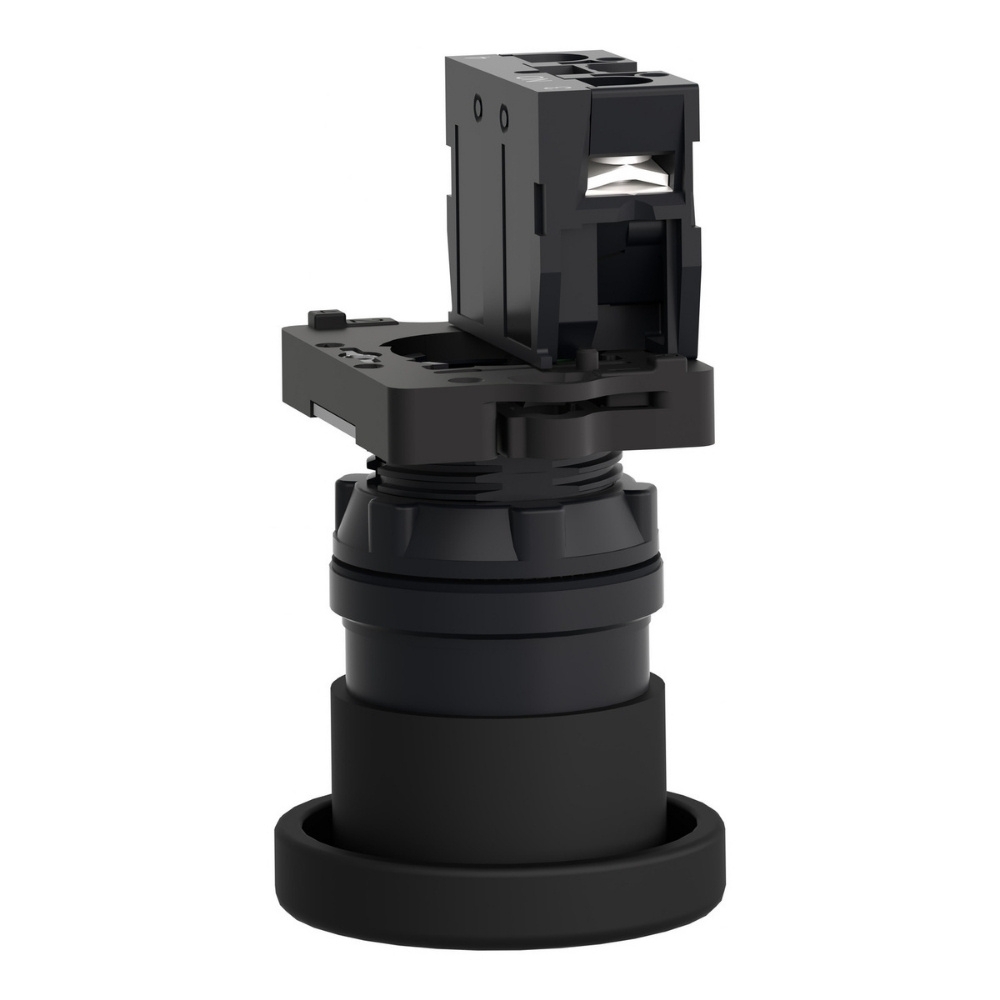

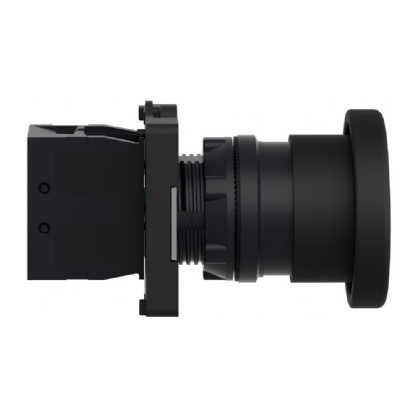

O botão plástico soco impulso XA2EC21 da linha Easy Harmony XA2 da Schneider Electric é a solução ideal para comandos manuais em ambientes industriais e aplicações de automação. Com design ergonômico e confiabilidade comprovada, esse botão tipo cogumelo de 40 mm proporciona operação segura e intuitiva, ideal para acionamentos momentâneos de máquinas e equipamentos.
Esse modelo possui contato 1NA (normalmente aberto) com acionamento de retorno por mola, oferecendo operação de impulso precisa e rápida. Fabricado em plástico resistente, conta com vedação IP65, garantindo proteção contra poeira, jatos d’água e partículas, o que o torna altamente indicado para ambientes agressivos, úmidos ou com vibração constante.
A instalação é simples e prática, sendo compatível com recortes padrão de painel de 22 mm e utilizando terminais de parafuso. A identificação visual é facilitada pela cor preta e o formato cogumelo de grande diâmetro, que assegura acionamento fácil mesmo com luvas ou em situações emergenciais.
Com certificações CE, CCC e EAC e conformidade com as normas internacionais IEC 60947 e GB 14048, o botão de soco XA2EC21 entrega alto desempenho e segurança para seus projetos de automação.
O botão de pressão plástico XA2EC21 da linha Easy Harmony XA2 da Schneider Electric é a solução ideal para comandos de impulso em máquinas e painéis industriais. Com design ergonômico tipo cogumelo de 40 mm e retorno por mola, oferece acionamento seguro e rápido em qualquer posição, mesmo em ambientes agressivos. Compatível com recortes de painel padrão de 22 mm, é uma escolha econômica e robusta com durabilidade mecânica de até 1,5 milhão de ciclos.
Características Técnicas:
• Linha: Easy Harmony XA2
• Modelo: XA2EC21
• Material: Plástico (corpo, aro e colar de fixação)
• Tipo de botão: Cogumelo com retorno por mola
• Diâmetro do botão: 40 mm
• Montagem: Painel com furo de 22,5 mm
• Modo de fixação: Por porca (torque 2–2,4 N.m)
• Cor: Preto
• Contato: 1NA (abertura lenta)
• Durabilidade mecânica: 1.500.000 ciclos
• Durabilidade elétrica: 500.000 ciclos CA/CC
• Tensão nominal de isolação: 600 V (IEC 60947-1)
• Tensão suportável de impulso: 6 kV
• Corrente térmica convencional: 10 A
• Corrente nominal de operação:
– 3 A a 240 V CA (CA-15, A600)
– 0,27 A a 250 V CC (CC-13, Q600)
Conexões e Instalação:

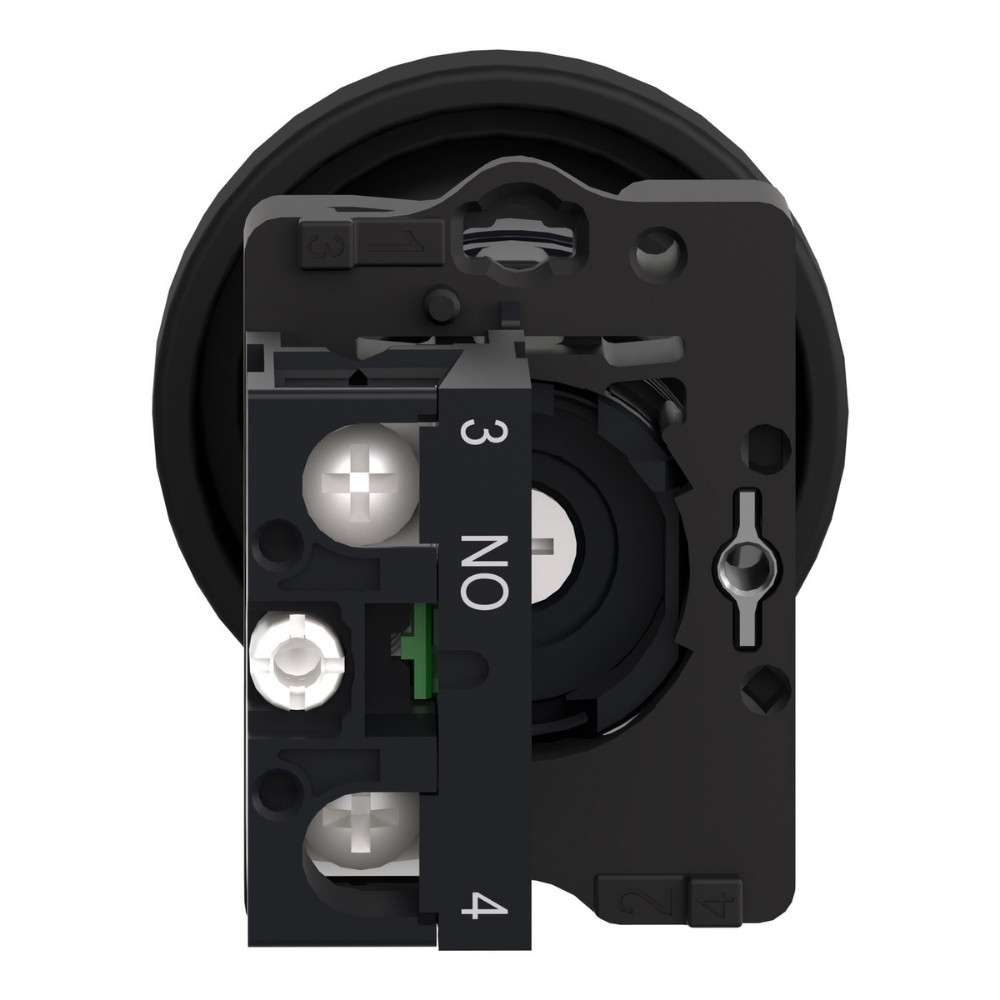

• Tipo de conexão: Parafuso ou faston 6,3 mm
• Condutores compatíveis:
– 1x 0,5 a 2,5 mm²
– 2x 1,5 mm²
• Torque de aperto recomendado: 0,8 N.m
• Fixação: Furo de 22 mm com espaço mínimo de 30x40 mm, painel de 1 a 5 mm de espessura
Dimensões e Peso:
• Altura: 30 mm
• Largura: 42 mm
• Profundidade: 74,2 mm
• Peso líquido: 0,052 kg
Ambiente e Proteção:
• Temperatura de operação: -25°C a 55°C
• Temperatura de armazenamento: -40°C a 70°C
• Grau de proteção: IP65 / IK03
• Categoria de sobretensão: Classe I
• Resistência à vibração: 10 gn (IEC 60068-2-6)
• Resistência ao choque: 15 gn (11 ms)
Certificações e Garantia:
• Certificações: CE, CCC, EAC
• Normas: IEC 60947-1, IEC 60947-5-1, GB 14048
• Garantia: 18 meses (fornecedor)
Benefícios Comerciais (para conversão):
• Ideal para aplicações industriais com alta repetição de acionamento
• Compatibilidade universal com painéis de Ø22 mm
• Alta visibilidade e ergonomia em acionamentos de emergência ou impulso
• Confiabilidade elétrica e mecânica com selo de qualidade Schneider
• Excelente custo-benefício para comandos industriais simples
