Características:

• Linha de produto: Harmony XB4

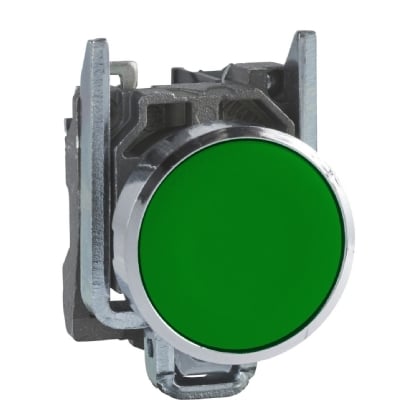

• Tipo de produto ou componente: Botão não luminoso
• Nome abreviado do dispositivo: XB4
• Material do aro: Metal cromado
• Material do colar de fixação: Zamak
• Diâmetro de montagem: 22 mm
• Quantidade indivisível de venda: 1
• Formato do cabeçote da unidade de sinalização: Redondo
• Tipo de acionamento: Retorno por mola
• Característica do acionamento: Verde Faceado, Sem gravação
• Tipo de cabeçote: Normal (22mm)
• Tipo e composição dos contatos: 1 NA
• Operação dos contatos: Abertura lenta
• Conexões - terminais:
  • Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
  • Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1

Complementar:

• Altura: 47 mm
• Largura: 30 mm
• Profundidade: 52 mm
• Descrição dos terminais ISO nº 1: (13-14)NA
• Peso líquido: 0,08 kg
• Resistência a lavagem sobre alta pressão: 7.000.000 Pa a 55 °C, distância: 0,1 m
• Uso dos contatos: Contatos padrão
• Ruptura positiva: Sem
• Curso de funcionamento: 2,6 mm (Comutação elétrica variável NA), 4,3 mm (Total percorrido)
• Força de funcionamento: 3,8 N Comutação elétrica variável NA
• Durabilidade mecânica: 10.000.000 ciclos
• Torque de aperto: 0,8…1,2 N.m conforme IEC 60947-1
• Formato da cabeça do parafuso:
  • Cruzado compatível com Philips Nº 1 chave de fendas
  • Cruzado compatível com pozidriv Nº 1 chave de fendas
  • Com slots compatível com Plano de Ø 4 mm chave de fendas
  • Com slots compatível com Plano de Ø 5,5 mm chave de fendas
• Material de contatos: Liga de prata (Ag/Ni)
• Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
• Corrente térmica convencional ao ar livre: 10 A conforme IEC 60947-5-1
• Tensão nominal de isolamento: 600 V (graus de poluição 3) conforme IEC 60947-1
• Tensão nominal suportável de impulso: 6 kV IEC 60947-1
• Corrente nominal de operação:
  • 3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
  • 6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
  • 0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
  • 0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
  • 0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
  • 1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1

Durabilidade elétrica:

• 1.000.000 ciclos, CA-15, 2 A a 230 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
• 1.000.000 ciclos, CA-15, 3 A a 120 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
• 1.000.000 ciclos, CA-15, 4 A a 24 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
• 1.000.000 ciclos, CC-13, 0,2 A a 110 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
• 1.000.000 ciclos, CC-13, 0,5 A a 24 V, taxa de funcionamento < 3600 cic/h, fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C

Confiabilidade elétrica:

• Λ < 10exp(-6) a 5 V e 1 mA em ambiente limpo conforme IEC 60947-5-4
• Λ < 10exp(-8) a 17 V e 5 mA em ambiente limpo conforme IEC 60947-5-4

Apresentação do dispositivo: Produto completo

Meio ambiente:

• Tratamento de proteção: TH
• Temperatura ambiente para armazenamento: -40…70 °C
• Temperatura ambiente para funcionamento: -40…70 °C
• Categoria de sobretensão: Classe I conforme IEC 60536
• Grau de proteção IP:
  • IP66 conforme IEC 60529
  • IP67
  • IP69
  • IP69K
• Grau de proteção NEMA: NEMA 13, NEMA 4X
• Grau de proteção IK: IK06 conforme IEC 50102

Normas:

• JIS C8201-5-1
• IEC 60947-5-5
• UL 508
• IEC 60947-1
• IEC 60947-5-4
• IEC 60947-5-1
• CSA C22.2 No 14
• JIS C8201-1

Certificações do produto:

• CSA
• GL
• BV
• UL listed
• DNV
• LROS (Lloyds register of shipping)

Resistência à vibração:

• 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6

Resistência ao choque:

• 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
• 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
