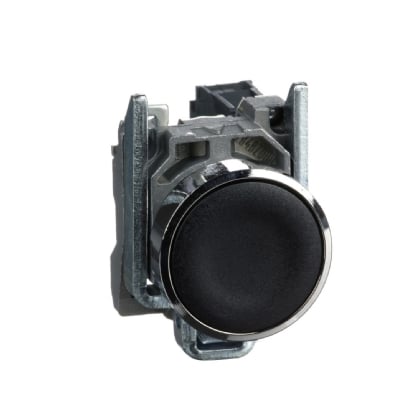

O Botão Metálico Faceado de Impulso 1NA 22mm Preto da Schneider, também conhecido como XB4BA21, é uma solução de controle robusta e confiável para operações industriais. Pertencente à linha Harmony XB4, este botão oferece uma série de recursos essenciais para atender às necessidades de controle de máquinas.

Com um mecanismo de retorno por mola, o XB4BA21 permite operações de impulso suaves e precisas. Equipado com um contato Normalmente Aberto (1NA), oferece desempenho consistente e seguro em diversas aplicações industriais.

Sua instalação é descomplicada, encaixando-se perfeitamente em painéis com furação padrão de 22mm de diâmetro. Além disso, possui uma classificação de resistência IP66 / IP67 / IP69 / IP69K, o que o torna resistente a impactos, poeira, água e vibração. Isso faz com que seja uma escolha ideal para ambientes industriais desafiadores, como mineradoras, petroleiras, máquinas de usinagem e embalagem, indústrias automotivas e tratamento de água.

Simplifique o controle das operações industriais com o Botão Metálico Faceado de Impulso 1NA 22mm Preto - Schneider (XB4BA21). Adquira-o hoje mesmo e aproveite a qualidade e versatilidade que a Schneider oferece em seus produtos.

Características:

Linha de produto: Harmony XB4
Tipo de produto ou componente: Botão não luminoso
Nome abreviado do dispositivo: XB4

Construção:

Material do aro: Metal cromado
Material do colar de fixação: Zamak
Tipo de cabeçote: Normal (22mm)
Formato do cabeçote da unidade de sinalização: Redondo
Diâmetro de montagem: 22 mm
Quantidade indivisível de venda: 1
Tipo de acionamento: Retorno por mola
Característica do acionamento: Preto Faceado, Sem gravação

Conexões - Terminais:

Descrição dos terminais ISO nº 1: (13-14)NA
Terminais de parafuso:
- <= 2 x 1,5 mm² (Com a extremidade do cabo conforme IEC 60947-1)
- 1 x 0,22...2 x 2,5 mm² (Sem a extremidade do cabo conforme IEC 60947-1)

Dimensões e Peso:

Altura: 47 mm
Largura: 30 mm
Profundidade: 52 mm
Peso: 0,08 kg

Especificações Técnicas:

[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-1
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
Curso de funcionamento: 2,6 mm (Comutação elétrica variável NA), 4,3 mm (Total percorrido)
Força de funcionamento: 3,8 N (Comutação elétrica variável NA)
Torque de aperto: 0,8…1,2 N.m conforme IEC 60947-1
Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme IEC 60947-5-1

Especificações Elétricas:

[Ui] tensão nominal de alimentação: 110 ... 120 V CA 50/60 Hz
[Ie] corrente nominal de operação:
- 3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
- 6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
- 0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
- 0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
- 0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
- 1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1
Durabilidade elétrica:
- 1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 ciclos/hora , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
- 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 ciclos/hora , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
- 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 ciclos/hora , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
- 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 ciclos/hora , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
- 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 ciclos/hora , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C

Ambiente:

Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
Classe de proteção contra choques elétricos: Classe I conforme IEC 60536

Normas e Certificações:

Normas: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, JIS C8201-1
Certificações do produto: GL, BV, LROS (Lloyds register of shipping), UL listed, CSA, DNV

Resistência:

Resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
Resistência ao choque: 30 gn e 50 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
