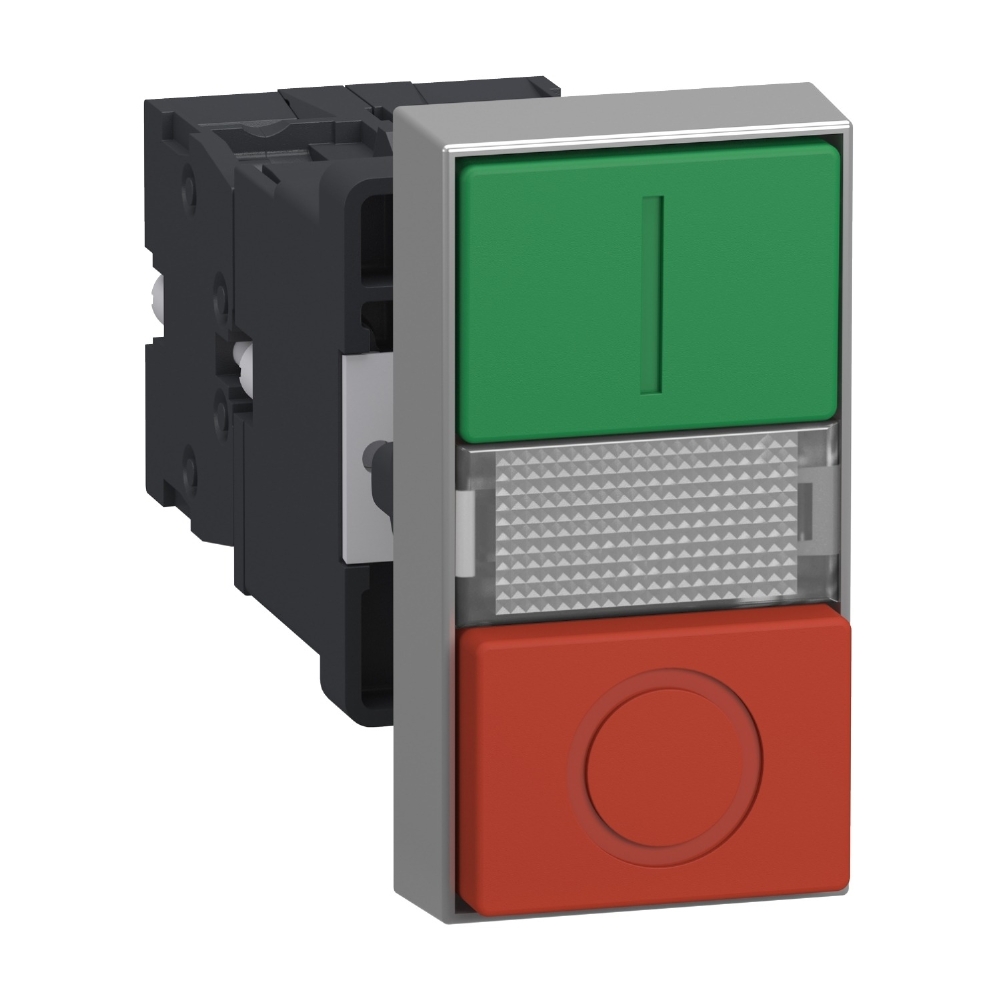

BOTÃO LED DUPLO PLÁSTICO VERMELHO/VERDE 220VCA - SCHNEIDER
O Botão LED Duplo Plástico Vermelho/Verde 220VCA da Schneider é indicado para comando e sinalização em máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, visual claro e boa resistência para aplicações industriais e comerciais.
Da linha Easy Harmony XA2, possui cabeçote retangular duplo nas cores verde e vermelho, com LED integrado e tensão nominal de alimentação de 220VCA em 50/60Hz. O acionamento ocorre por retorno por mola, ideal para comandos momentâneos em circuitos de controle compatíveis.
O produto conta com 1 contato NA + 1 contato NF, operação de abertura lenta, contatos em liga de prata Ag/Ni e durabilidade mecânica de 500.000 ciclos. Possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e conexão por parafuso.
Fabricado em plástico, o botão duplo luminoso Schneider possui grau de proteção IP40, consumo de corrente de 20mA e vida útil da iluminação de 10.000 horas. Suas dimensões são 81,3 mm de altura, 29,8 mm de largura e 55,4 mm de profundidade, com peso aproximado de 0,072 kg.
Antes da instalação, recomenda-se verificar a tensão de alimentação, função do comando, tipo de contato, furação do painel e compatibilidade com o circuito elétrico. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Botão LED Duplo Plástico Vermelho/Verde 220VCA da Schneider Electric, da linha Easy Harmony XA2, é indicado para comando e sinalização visual em máquinas, painéis elétricos e sistemas de automação. Possui duplo cabeçote, com cores verde e vermelho, facilitando a identificação de diferentes funções de operação.
Conta com mecanismo de retorno por mola, 1 contato normalmente aberto (1NA) e 1 contato normalmente fechado (1NF), além de LED integrado para sinalização luminosa. Sua estrutura plástica com aro de aparência metálica oferece uma solução prática, compacta e resistente para aplicações industriais.
Dimensões
Altura: 81,3 mm
Largura: 29,8 mm
Profundidade: 55,4 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,072 kg
Características Técnicas
Tipo: Botão duplo luminoso completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Apresentação: Produto completo
Material do aro: Plástico
Material do colar de fixação: Plástico
Formato do cabeçote: Retangular
Cor da lente/pastilha: Verde + vermelho
Cor da fonte de luz: Branco
Tipo de acionamento: Retorno por mola
Configuração dos contatos: 1NA + 1NF
Operação dos contatos: Abertura lenta
Uso dos contatos: Contatos padrão
Material dos contatos: Liga de prata (Ag/Ni)
Durabilidade mecânica: 500.000 ciclos
Fonte de luz: LED protegido
Base da lâmpada: LED integrado
Tensão nominal de alimentação: 220V CA
Frequência: 50/60Hz
Consumo de corrente: 20mA
Vida útil do LED: 10.000 horas
Corrente térmica convencional: 10A conforme IEC 60947-5-1
Proteção contra sobrecarga e curto-circuito: Fusível gL de 10A conforme IEC 60269-1
Resistência a sobretensão: 1kV conforme IEC 61000-4-5
Diâmetro de montagem: 22,5 mm
Formato da cabeça do parafuso: Cruzado
Grau de proteção informado: IP40
Certificações: CE, CCC e EAC
Normas: GB 14048.1, GB 14048.5 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando
Sinalização de liga/desliga
Linhas de produção
Equipamentos industriais
Sistemas que necessitam de sinalização visual por cores
Diferenciais
Duplo cabeçote com cores verde e vermelho
LED integrado para sinalização
Tensão de alimentação de 220V CA
Configuração com 1NA + 1NF
Retorno automático por mola
Durabilidade mecânica de 500.000 ciclos
Vida útil do LED de até 10.000 horas
Instalação em furo padrão de aproximadamente 22 mm
Contatos em liga de prata Ag/Ni
Estrutura plástica com aro de aparência metálica
Projeto modular para maior flexibilidade de aplicação
Conexão por parafuso
Certificações CE, CCC e EAC
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante
