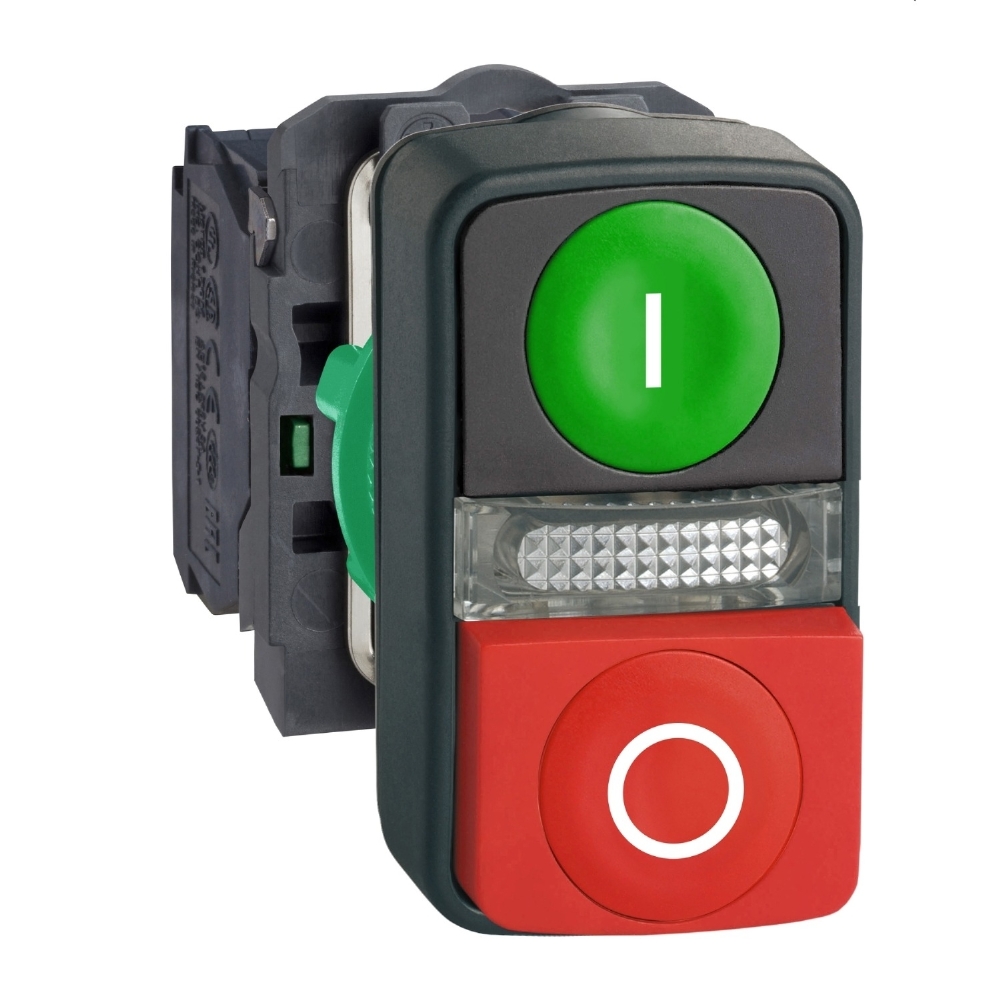

BOTÃO LED DUPLO PLÁSTICO 24V 1NA+1NF VERMELHO/VERDE - SCHNEIDER
O Botão LED Duplo Plástico 24V 1NA+1NF Vermelho/Verde da Schneider é indicado para comando e sinalização em máquinas, painéis elétricos e sistemas de automação, oferecendo operação prática, visual clara e alta resistência para aplicações industriais.
Da linha Harmony XB5, possui cabeçote retangular com botão verde “I”, botão vermelho “O” e sinalizador central com LED branco protegido. Opera com tensão nominal de alimentação de 24V CA/CC em 50/60Hz, com sinalização contínua e consumo de corrente de 18mA.
O produto conta com 1 contato NA + 1 contato NF, operação de abertura lenta, ruptura positiva conforme IEC 60947-5-1 e contatos em liga de prata Ag/Ni. Possui acionamento por retorno por mola, durabilidade mecânica de 1.000.000 de ciclos e conexão segura para circuitos de comando compatíveis.
Fabricado em plástico com aro cinza escuro, o botão duplo Schneider possui montagem em furo padrão de 22 mm, grau de proteção IP66, IP69 e IP69K, além de resistência ao impacto IK05. Suas dimensões são 50 mm de altura, 30 mm de largura e 59 mm de profundidade.
Antes da instalação, recomenda-se verificar a tensão de alimentação, furação do painel, tipo de contato, função dos comandos “I” e “O” e compatibilidade com o circuito elétrico. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Botão LED Duplo Plástico 24V 1NA+1NF Vermelho/Verde da Schneider Electric, da linha Harmony XB5, é indicado para comando e sinalização de máquinas, equipamentos, painéis elétricos e sistemas de automação. Possui duplo acionamento com botão verde faceado identificado com “I”, botão vermelho saliente identificado com “O” e sinalizador luminoso central, proporcionando operação intuitiva e rápida identificação das funções.
Com alimentação em 24V CA/CC, LED integrado e mecanismo de retorno por mola, possui 1 contato normalmente aberto (1NA) e 1 contato normalmente fechado (1NF), com operação de abertura lenta e ruptura positiva. Sua construção robusta oferece elevados graus de proteção contra poeira, água, impactos e vibrações, sendo adequada para ambientes industriais exigentes.
Dimensões
Altura: 50 mm
Largura: 30 mm
Profundidade: 59 mm
Diâmetro de montagem: 22 mm
Peso: 0,066 kg
Características Técnicas
Tipo: Botão de duplo comando luminoso
Marca: Schneider Electric
Linha: Harmony XB5
Nome abreviado do dispositivo: XB5
Apresentação: Produto completo
Tipo de cabeçote: Normal 22 mm
Formato do cabeçote: Retangular
Material do aro: Plástico cinza escuro
Material do colar de fixação: Plástico
Tipo de acionamento: Retorno por mola
Configuração do acionamento: 1 botão faceado + 1 botão saliente + 1 sinalizador central
Botão verde: Faceado, identificação “I” em branco
Botão vermelho: Saliente, identificação “O” em branco
Configuração dos contatos: 1NA + 1NF
Terminais: 11-12 NF e 13-14 NA
Operação dos contatos: Abertura lenta
Uso dos contatos: Contatos padrão
Ruptura positiva: Sim, conforme IEC 60947-5-1, apêndice K
Material dos contatos: Liga de prata (Ag/Ni)
Durabilidade mecânica: 1.000.000 de ciclos
Fonte de luz: LED protegido
Base da lâmpada: LED integrado
Cor da fonte de luz: Branco
Tipo de sinalização: Contínua
Tensão nominal de alimentação: 24V CA/CC
Frequência em CA: 50/60Hz
Faixa de tensão em CC: 19,2 a 30V CC
Faixa de tensão em CA: 21,6 a 26,4V CA
Consumo de corrente: 18mA
Vida útil do LED: 100.000 horas em tensão nominal e 25 °C
Corrente térmica convencional: 10A conforme IEC 60947-5-1
Tensão nominal de isolação: 600V conforme IEC 60947-1
Tensão nominal suportável de impulso: 6kV conforme IEC 60947-1
Proteção contra sobrecarga e curto-circuito: Fusível tipo cartucho gG de 10A conforme IEC 60947-5-1
Torque de aperto: 0,8 a 1,2 N.m conforme IEC 60947-1
Resistência à sobretensão: 1kV conforme IEC 61000-4-5
Resistência à lavagem de alta pressão: 7.000.000 Pa a 55 °C, distância de 0,1 m
Tratamento de proteção: TH
Temperatura de funcionamento: -40 °C a 70 °C
Temperatura de armazenamento: -40 °C a 70 °C
Classe de proteção contra choques elétricos: Classe II conforme IEC 61140
Grau de proteção: IP66, IP69 e IP69K
Tipo de invólucro: UL Type 4X/13
Grau de proteção contra impacto: IK05 conforme IEC 50102
Resistência à vibração: 5 gn entre 2 e 500Hz conforme IEC 60068-2-6
Resistência ao choque: 30 gn durante 18 ms e 50 gn durante 11 ms conforme IEC 60068-2-27
Resistência a transientes: 2kV conforme IEC 61000-4-4
Resistência a campos eletromagnéticos: 10V/m conforme IEC 61000-4-3
Resistência à descarga eletrostática: 6kV por contato em partes metálicas e 8kV pelo ar em partes isolantes conforme IEC 61000-4-2
Emissão eletromagnética: Classe B conforme IEC 55011
Normas: IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nº 14, IEC 60947-5-4 e JIS C8201-1
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Comandos de liga e desliga
Circuitos de comando e sinalização
Linhas de produção
Painéis de distribuição de energia
Indústria de alimentos e bebidas
Indústria química
Ambientes industriais exigentes
Diferenciais
Duplo comando luminoso em uma única unidade
Botão verde faceado com identificação “I”
Botão vermelho saliente com identificação “O”
Sinalizador luminoso central
LED integrado com alimentação 24V CA/CC
Configuração com 1NA + 1NF
Retorno automático por mola
Ruptura positiva
Durabilidade mecânica de 1.000.000 de ciclos
Vida útil do LED de até 100.000 horas
Instalação em furo padrão de 22 mm
Proteções IP66, IP69 e IP69K
Proteção contra impacto IK05
Resistência à lavagem sob alta pressão
Construção com isolamento elétrico Classe II
Resistência a impactos, poeira, água e vibrações
Excelente conexão mecânica com o cabeçote
Linha Harmony XB5 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante
