Características:

• Harmony XB5

Tipo de Produto ou Componente

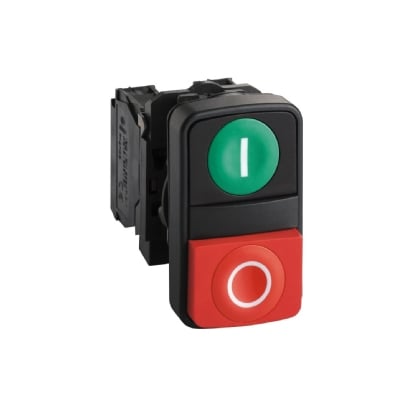

• Botão de Duplo Comando

Nome Abreviado do Dispositivo

• XB5

Material do Aro

• Plástico Cinza Escuro

Material do Colar de Fixação

• Plástico

Tipo de Cabeçote

• Normal (22mm)

Diâmetro de Montagem

• 22 mm

Formato do Cabeçote da Unidade de Sinalização

• Retangular

Tipo de Acionamento

• Retorno por Mola

Característica do Acionamento

• 1 Botão Faceado - 1 Botão Saliente

Descrição dos Acionamentos

• "I" Verde – "O" Vermelho

Tipo e Composição dos Contatos

• 1 NA + 1 NF

Operação dos Contatos

• Abertura Lenta

Conexões - Terminais

• Terminais de Parafuso, <= 2 x 1,5 mm² com a extremidade do cabo conforme IEC 60947-1
• Terminais de Parafuso, >= 1 x 0,22 mm² sem a extremidade do cabo conforme IEC 60947-1
• Conexão por Mola, <= 2 x 1,5 mm² com a extremidade do cabo conforme IEC 60947-1
• Conexão por Mola, >= 1 x 0,22 mm² sem a extremidade do cabo conforme IEC 60947-1

Apresentação do Dispositivo

• Produto Completo

Complementar

• Altura: 50 mm
• Largura: 30 mm
• Profundidade: 59 mm
• Descrição dos Terminais ISO Nº 1: (21-22)NA, (13-14)NA
• Peso Líquido: 0,053 kg
• Resistência a Lavagem sobre Alta Pressão: 7000000 Pa a 55 °C, distância: 0,1 m
• Cor da Gravação: Gravação branca quando a pastilha é verde, vermelha ou preta; Gravação preta quando a pastilha é branca
• Característica do Acionamento: Verde Faceado, I (Branco); Vermelho Saliente, O (Branco)
• Uso dos Contatos: Contatos Padrão
• Ruptura Positiva: Com conforme IEC 60947-5-1 Apêndice K
• Curso de Funcionamento: 1,5 mm (Comutação elétrica variável NF), 2,6 mm (Comutação elétrica variável NA), 4,3 mm (Total percorrido)
• Força de Funcionamento: 3,5 N Comutação elétrica variável NF, 3,8 N Comutação elétrica variável NA
• Durabilidade Mecânica: 1000000 Ciclos
• Torque de Aperto: 0,8…1,2 N.m conforme IEC 60947-1
• Formato da Cabeça do Parafuso: Cruzado compatível com JIS Nº 1, Philips Nº 1, Pozidriv Nº 1, Com slots compatível com Plano de Ø 4 mm, Com slots compatível com Plano de Ø 5,5 mm
• Material de Contatos: Liga de Prata (Ag/Ni)
• Proteção contra Sobrecarga e Curtos-Circuitos: 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
• [Ith] Corrente Térmica Convencional ao Ar Livre: 10 A conforme IEC 60947-5-1
• [Ui] Tensão Nominal de Isolação: 600 V (graus de poluição 3) conforme IEC 60947-1
• [Uimp] Tensão Nominal Suportável de Impulso: 6 kV IEC 60947-1
• [Ie] Corrente Nominal de Operação: Diversos valores para diferentes tensões e condições de operação
• Durabilidade Elétrica: Diversos valores para diferentes condições de operação

Confiabilidade Elétrica

• Λ < 10exp(-6) a 5 V, 1 mA em ambiente limpo conforme IEC 60947-5-4
• Λ < 10exp(-8) a 17 V, 5 mA em ambiente limpo conforme IEC 60947-5-4

Meio Ambiente

• Tratamento de Proteção: TH
• Temperatura Ambiente para Armazenamento: -40…70 °C
• Temperatura Ambiente para Funcionamento: -40…70 °C
• Categoria de Sobretensão: Classe II conforme IEC 60536
• Grau de Proteção IP: IP67 conforme IEC 60529, IP69, IP69K
• Grau de Proteção NEMA: NEMA 13, NEMA 4X
• Grau de Proteção IK: IK03 conforme IEC 50102

Normas

• IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-1

Certificações do Produto

• CSA, GL, UL listed, LROS (Lloyds register of shipping), DNV, BV

Resistência à Vibração e Choque

• Resistência à Vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
• Resistência ao Choque: 30 gn (duração = 18 ms) e 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

Unidades de Embalagem

• Detalhes das unidades de embalagem (Tipo, Número de Unidades, Dimensões, Peso)

Garantia Contratual

• Garantia: 18 meses
