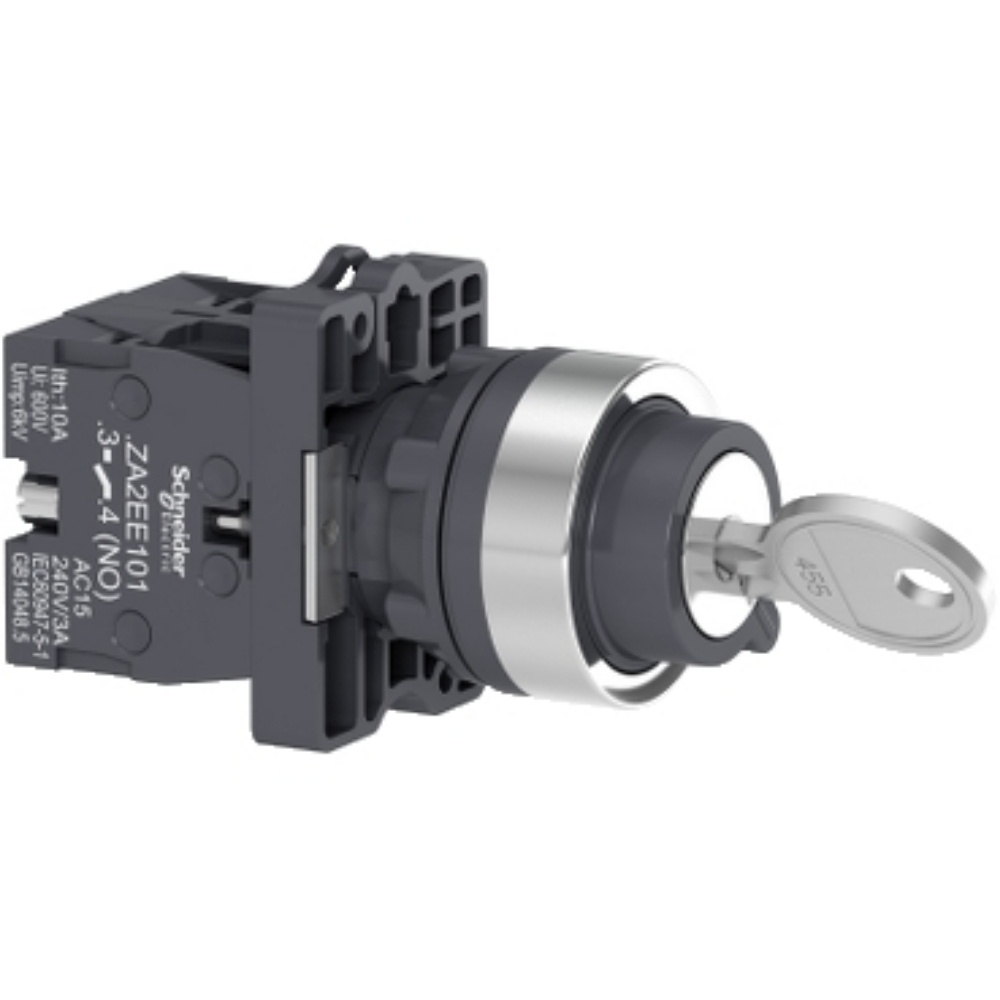

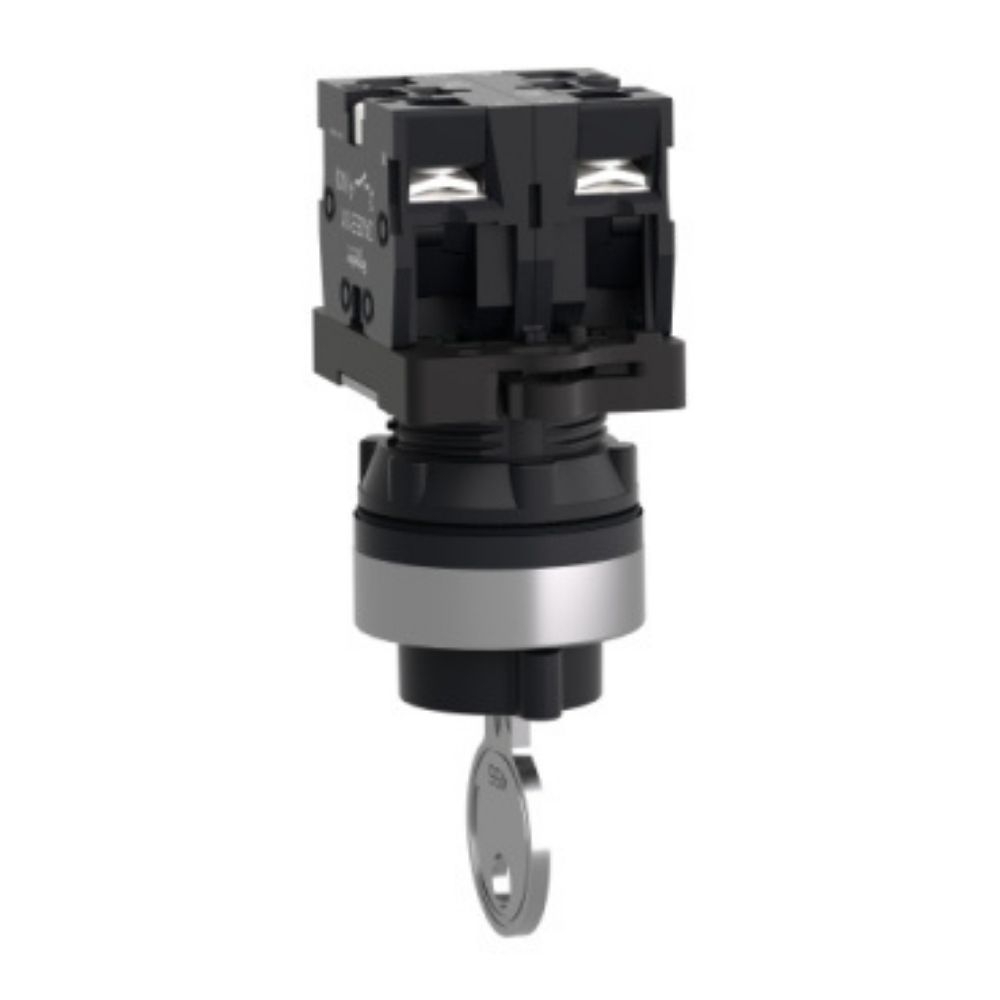

BOTÃO COMUTADOR COM CHAVE 3 POSIÇÕES FIXAS 2NA - SCHNEIDER
O Botão Comutador com Chave 3 Posições Fixas 2NA da Schneider é indicado para comando e seleção de funções em máquinas, painéis elétricos e sistemas de automação, oferecendo praticidade, segurança e controle de acesso por chave.
Da linha Easy Harmony XA2, possui 3 posições fixas a 45°, acionamento por chave e posição de retirada no centro. Conta com 2 contatos NA, operação de abertura lenta e durabilidade mecânica de 100.000 ciclos.
Fabricado em plástico, o comutador possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e fixação por porca. Pode ser instalado em painéis com espessura de 1 mm a 5 mm.
O produto conta com corrente térmica de 10A, tensão nominal de isolação de 600V, grau de proteção IP54 e certificações CE, CCC e EAC. Suas dimensões são 42 mm de altura, 30 mm de largura e 85,7 mm de profundidade.
Antes da instalação, recomenda-se verificar a compatibilidade com o circuito de comando, tensão, corrente, tipo de contato e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Botão Comutadora com Chave 3 Posições Fixas 2NA da Schneider Electric, da linha Easy Harmony XA2, é indicado para seleção e controle de funções em máquinas, equipamentos e painéis elétricos. Seu acionamento por chave oferece maior controle operacional, sendo adequado para aplicações que necessitam limitar ou autorizar determinados comandos.
Possui 3 posições fixas com intervalo de 45°, dois contatos normalmente abertos (2NA) e operação de abertura lenta. Fabricado em plástico, apresenta construção robusta e instalação em furo padrão de aproximadamente 22 mm, proporcionando praticidade para aplicações industriais e sistemas de automação.
Dimensões
Altura: 42 mm
Largura: 30 mm
Profundidade: 85,7 mm
Diâmetro de montagem: 22,5 mm
Espessura do painel compatível: 1 a 5 mm
Centro mínimo de fixação: 30 x 40 mm
Peso: 0,078 kg
Características Técnicas
Tipo: Comutador completo com chave
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Tipo de cabeçote: Normal 22 mm
Material do aro: Plástico
Material do colar de fixação: Plástico
Diâmetro de montagem: 22,5 mm
Tipo de acionamento: Posições fixas
Característica do acionamento: Comutador com chave
Quantidade de posições: 3
Ângulo entre posições: 45°
Número da chave: 455
Posição de retirada da chave: Centro

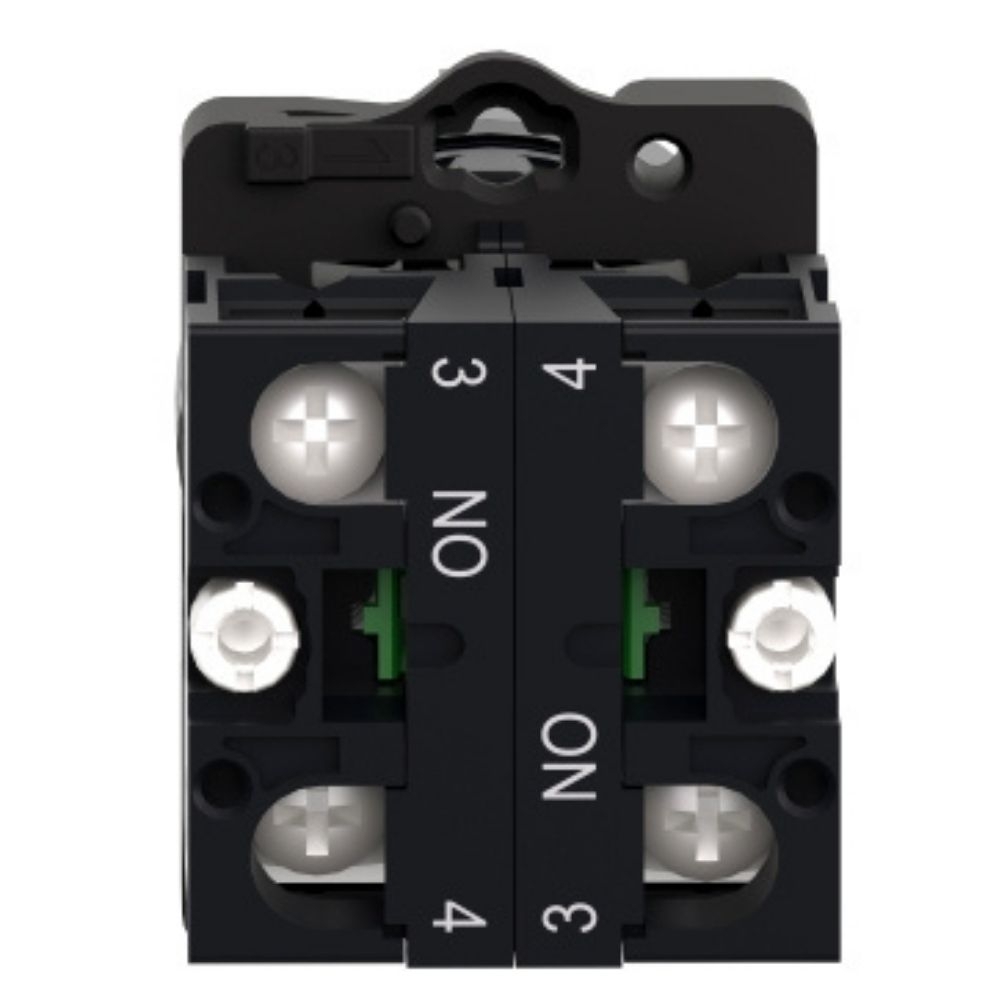

Configuração dos contatos: 2NA
Operação dos contatos: Abertura lenta
Durabilidade mecânica: 100.000 ciclos
Tipo de conexão: Braçadeira de parafuso
Modo de fixação: Porca de fixação
Torque da porca de fixação: 2 a 2,4 N.m
Torque de aperto: 0,8 N.m
Corrente térmica convencional: 10A
Proteção contra sobrecarga e curto-circuito: Fusível tipo gL de 10A conforme IEC 60269-1
Tensão nominal de isolação: 600V
Tensão suportável de impulso: 6kV conforme IEC 60947-1
Grau de proteção informado: IP54
Certificações: CE, CCC e EAC
Normas: GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de controle
Seleção de funções em máquinas
Equipamentos industriais
Processos que necessitam de acionamento restrito por chave
Ambientes industriais
Diferenciais
Acionamento por chave
3 posições fixas
Posições com intervalo de 45°
2 contatos normalmente abertos
Contato com abertura lenta
Chave removível na posição central
Instalação em furo padrão de aproximadamente 22 mm
Durabilidade mecânica de 100.000 ciclos
Estrutura plástica resistente
Conexão por braçadeira de parafuso
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Certificações CE, CCC e EAC
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
