A BOBINA 220VCA POLO LC1D40A-65A – SCHNEIDER é o componente responsável pelo acionamento eletromagnético dos contatores da linha TeSys, garantindo comutação precisa, segura e altamente confiável em sistemas de comando e potência industrial. Desenvolvida para circuitos de controle em corrente alternada 220V CA 50/60 Hz, ela é compatível com os contatores LC1D40A até LC1D65A, além dos modelos LC1DT60A e LC1DT80A, sendo ideal para manutenção, reposição e montagem de painéis elétricos industriais. Com resistência média de 182 ohms a 20 °C e indutância de 10 H, proporciona estabilidade elétrica e resposta eficiente mesmo em ambientes de operação contínua.
Projetada para alta durabilidade, a bobina Schneider apresenta vida útil mecânica de até 6 milhões de ciclos e suporta taxa máxima de operação de 3.600 ciclos por hora, assegurando desempenho confiável em aplicações severas. Seu consumo é otimizado, com potência de irrupção de 160 VA e consumo de manutenção de apenas 15 VA, além de dissipação térmica controlada entre 4 e 5 W. Opera em faixa de temperatura de -5 °C a +60 °C, sendo adequada para a maioria dos ambientes industriais. A ausência de módulo supressor integrado permite maior flexibilidade no projeto do circuito de controle. Compacta, leve (apenas 0,07 kg) e com instalação simples, é a escolha ideal para quem busca eficiência energética, robustez operacional e compatibilidade total com o padrão de qualidade Schneider Electric, contando ainda com 18 meses de garantia.

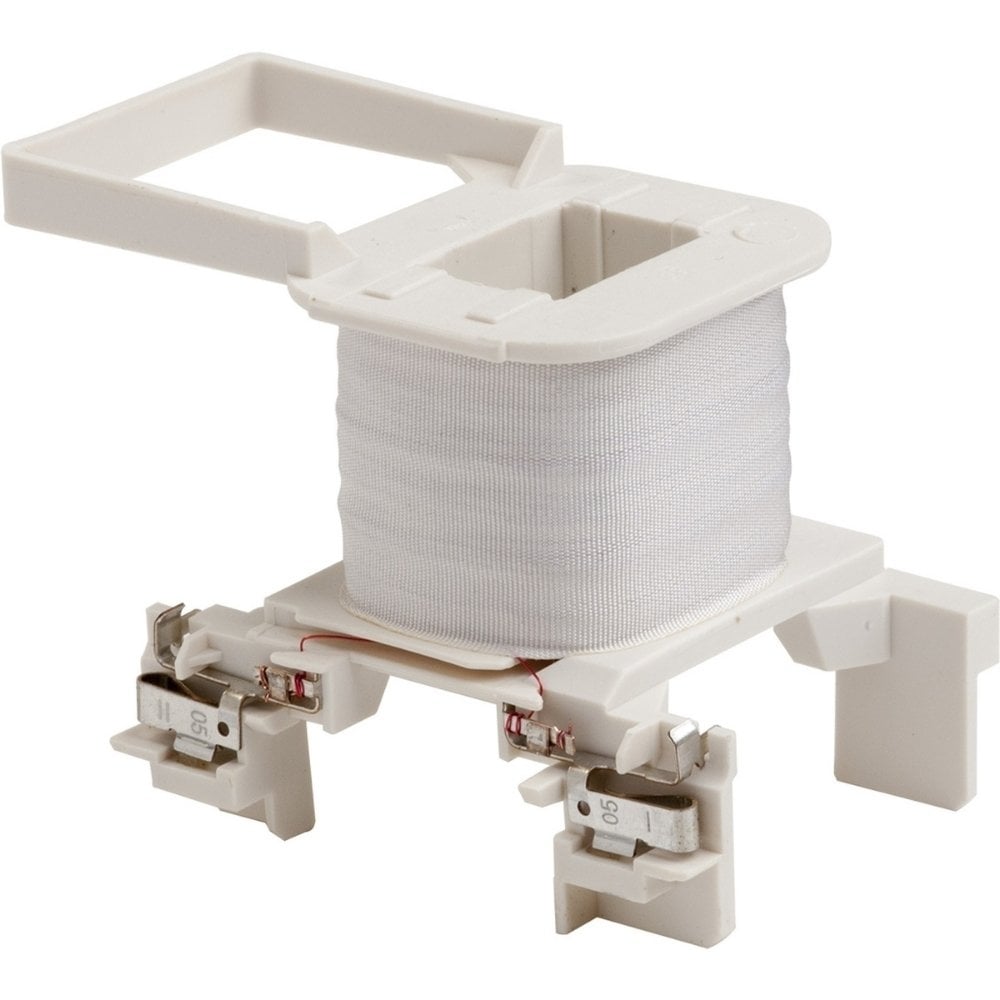

IMAGEM ILUSTRATIVA
Descrição
A Bobina 220VCA Polo LC1D40A–65A da Schneider Electric, da linha TeSys, é um componente essencial para o acionamento de contatores em sistemas de comando e automação industrial. Projetada para oferecer alta confiabilidade, desempenho estável e longa vida útil, ela garante o correto funcionamento dos contatores compatíveis, mesmo em aplicações com altas taxas de comutação.
Possui tecnologia robusta, excelente resistência mecânica e térmica, além de operação segura em ambientes industriais, sendo indicada para painéis elétricos, centros de controle de motores e sistemas de automação.
Contém
01 Bobina para contator TeSys LC1D40A–65A – Schneider
Características Técnicas
Marca: Schneider Electric
Linha: TeSys
Tipo de produto: Bobina do contator
Nome abreviado do dispositivo: LXD3
Tipo do circuito de controle: CA 50/60 Hz
Tensão do circuito de controle (Uc): 220 V CA
Frequência: 50/60 Hz
Compatibilidade:
• LC1D40A até LC1D65A
• LC1DT60A
• LC1DT80A
Resistência média: 182 Ohm a 20 °C
Indutância do circuito fechado: 10 H
Durabilidade mecânica: 6 milhões de ciclos
Taxa máxima de operação: 3.600 ciclos por hora
Tecnologia da bobina: Sem módulo supressor integrado
Limites de tensão do circuito de controle:
• Saída: 0,3 a 0,6 Uc a 50/60 Hz
• Funcionamento:
– 0,8 a 1,1 Uc a 50 Hz
– 0,85 a 1,1 Uc a 60 Hz
Potência de irrupção:
• 160 VA a 50 Hz (cos φ 0,75)
• 160 VA a 60 Hz (cos φ 0,75)
Consumo em regime permanente:
• 15 VA a 50 Hz (cos φ 0,3)
• 15 VA a 60 Hz (cos φ 0,3)
Dissipação de calor: 4 a 5 W (50/60 Hz)
Temperatura ambiente de operação: -5 °C a +60 °C
Peso líquido: 0,07 kg
Benefícios
• Alta confiabilidade no acionamento dos contatores
• Longa vida útil com até 6 milhões de ciclos mecânicos
• Excelente desempenho em aplicações industriais intensivas
• Compatibilidade com ampla linha de contatores TeSys
• Instalação simples e rápida
• Estabilidade elétrica mesmo em altas taxas de operação
Garantia: 18 meses
