O Bloco de Contato Auxiliar Frontal 2NA+2NF da Schneider Electric é a solução ideal para ampliar as funções de contatores LC1D, LC1F e relés de controle CAD. Com alta confiabilidade e desempenho, este acessório oferece dois contatos normalmente abertos (NA) e dois normalmente fechados (NF), sendo o contato NF certificado como espelho, garantindo segurança e precisão no comando elétrico.
Projetado para montagem frontal por encaixe, o bloco conta com conexão através de terminais de grampo de parafuso, proporcionando instalação prática e segura. Suporta correntes de até 10A em 690V CA, atendendo a diversas aplicações industriais e comerciais.
Certificado por normas internacionais (IEC, UL, CSA, CCC, EAC), o Bloco de Contato Auxiliar Tesys Deca também possui o selo Green Premium™, refletindo o compromisso da Schneider Electric com a sustentabilidade e a redução de impactos ambientais.
Fotos meramente ilustrativas.

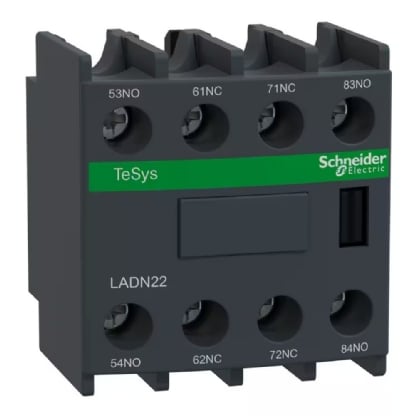

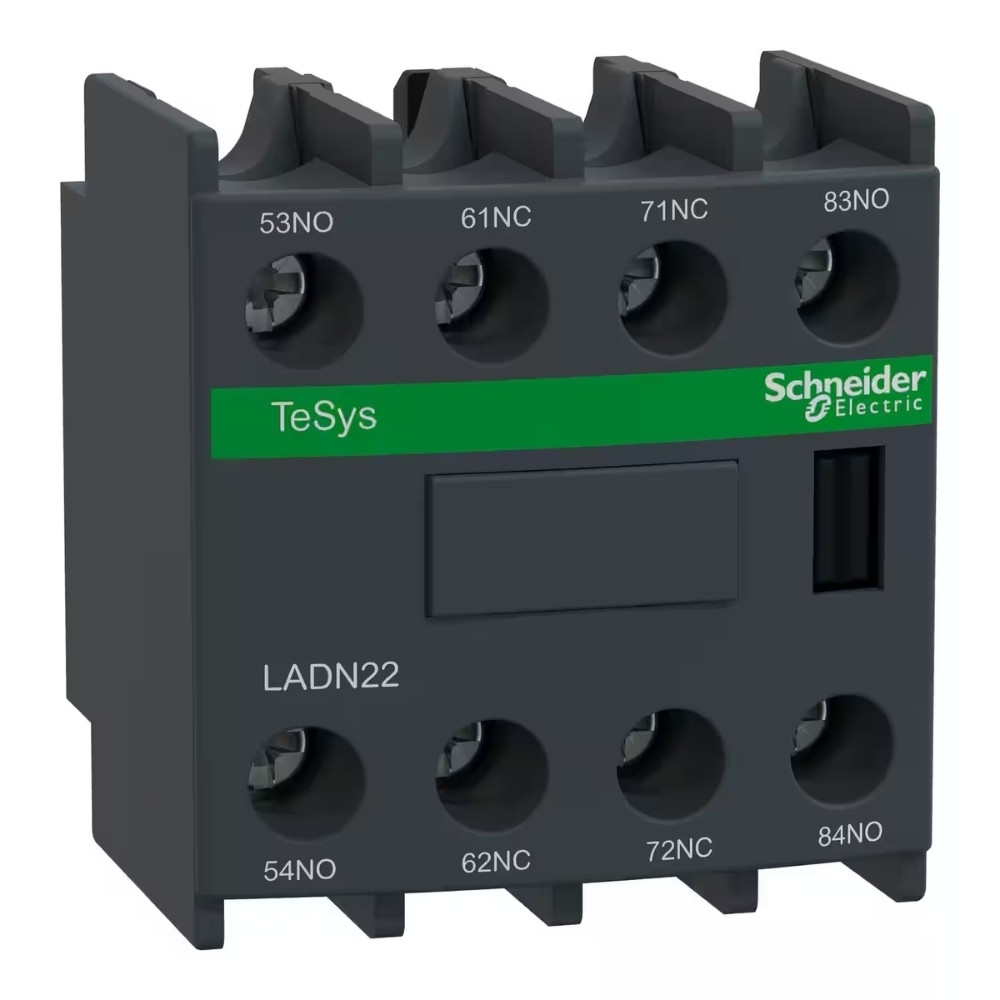

Bloco de Contato Auxiliar Frontal 2NA+2NF – Schneider Electric TeSys Deca
Confiabilidade e alta performance para aplicações robustas: o Bloco de Contato Auxiliar Frontal TeSys Deca LADN da Schneider Electric foi projetado para garantir máxima durabilidade, segurança e eficiência em aplicações industriais exigentes. Com design compacto e moderno, o dispositivo proporciona operação confiável mesmo em ambientes hostis, seguindo os mais rigorosos padrões internacionais de qualidade e segurança.
Compatibilidade completa e instalação simplificada: indicado para contatores das linhas TeSys D (LC1D, CAD) e TeSys F (LC1F, CR1F), este bloco de contato permite montagem frontal prática por encaixe, utilizando terminais de parafuso multi-padrão, o que facilita a instalação e a manutenção em campo.
Características técnicas:
• Linha: TeSys Deca
• Modelo: LADN
• Tipo: Bloco de Contato Auxiliar Frontal
• Configuração de contatos: 2 NA + 2 NF (contatos espelho certificados)
• Tensão de operação nominal (Ue): 690V CA (25–400Hz)
• Corrente nominal de operação (Ie):
– 6A a 120V CA-15
– 1,04A a 690V CA-15
– 0,55A a 125V CC-13
– 0,1A a 600V CC-13
• Tensão de isolamento nominal (Ui):
– 690V (IEC 60947-5-1)
– 600V (UL e CSA)
• Corrente térmica convencional (Ith): 10A (60°C)
• Capacidade de fechamento nominal:
– 140A CA (IEC 60947-5-1)
– 250A CC (IEC 60947-5-1)
• Classificação de curta duração admissível: 100A (1s), 120A (500ms), 140A (100ms)
• Durabilidade mecânica: 30 milhões de ciclos
• Corrente mínima de comutação: 5mA
• Tensão mínima de comutação: 17V
• Tempo sem sobreposição entre contatos: 1,5ms (energização e desenergização)
• Resistência de isolamento: >10MΩ
Conexões e montagem:
• Tipo de conexão: Terminais de parafuso
• Seção dos cabos:
– 1 a 4 mm² flexível ou rígido (com ou sem ponta)
– Até 2,5 mm² para dois cabos flexíveis com ponta
• Torque de aperto: 1,7 N.m (chave fenda Ø6mm, Philips nº2 ou Pozidriv nº2)
Dimensões:
• Altura: 48 mm
• Largura: 44 mm
• Profundidade: 42 mm
• Peso líquido: 0,05 kg
Características ambientais:
• Grau de proteção: IP20 (IEC 60529)
• Tratamento de proteção: TH (IEC 60068)
• Temperatura de operação: -5°C a 60°C
• Temperatura de armazenamento: -60°C a 80°C
• Altitude máxima de operação: 3000 metros
Certificações e normas:
• Normas atendidas: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2, entre outras
• Certificações: CB Scheme, UL, CSA, CCC, EAC, UKCA
• Selo: Green Premium Schneider Electric (baixo impacto ambiental, produto circular)
Benefícios para conversão de vendas: alta confiabilidade para ambientes industriais severos, instalação rápida com terminais padrão, operação segura sem sobreposição de contatos, excelente resistência a variações de temperatura e poeira, suporte técnico garantido, produto certificado globalmente.
Garantia: 18 meses pelo fornecedor.
Adquira agora o Bloco de Contato Auxiliar Frontal TeSys Deca LADN 2NA+2NF da Schneider Electric na Santil, com entrega rápida, pagamento facilitado e toda a confiança de quem é especialista em automação elétrica há mais de 40 anos.
