O Bloco de Contato Auxiliar Frontal 1NA+1NF da Schneider Electric é a solução ideal para ampliar a capacidade de controle e sinalização dos contatores das linhas TeSys K. Compatível com os modelos LC.K, LP.K e CA.K, este bloco oferece contatos instantâneos de alta precisão, sendo composto por 1 contato normalmente aberto (NA) e 1 normalmente fechado (NF), com capacidade de operação de até 10A em 690V CA.
Projetado para montagem frontal com sistema de encaixe clip-on, o bloco garante fácil instalação e integração ao sistema elétrico. Sua fixação é feita por terminais de parafuso, conferindo segurança e excelente condutividade elétrica. Ideal para aplicações industriais, comerciais e painéis de automação, o bloco de contato proporciona maior confiabilidade no acionamento de comandos elétricos.
Produzido com os rigorosos padrões Schneider, este acessório conta com certificações internacionais como IEC, UL, CSA e CCC, além de atender às exigências ambientais do selo Green Premium (RoHS/REACh), que assegura conformidade com regulamentações sustentáveis e baixo impacto ambiental.

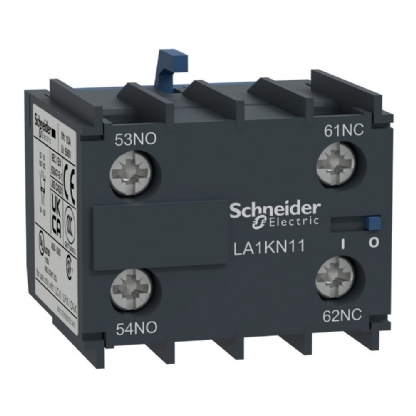

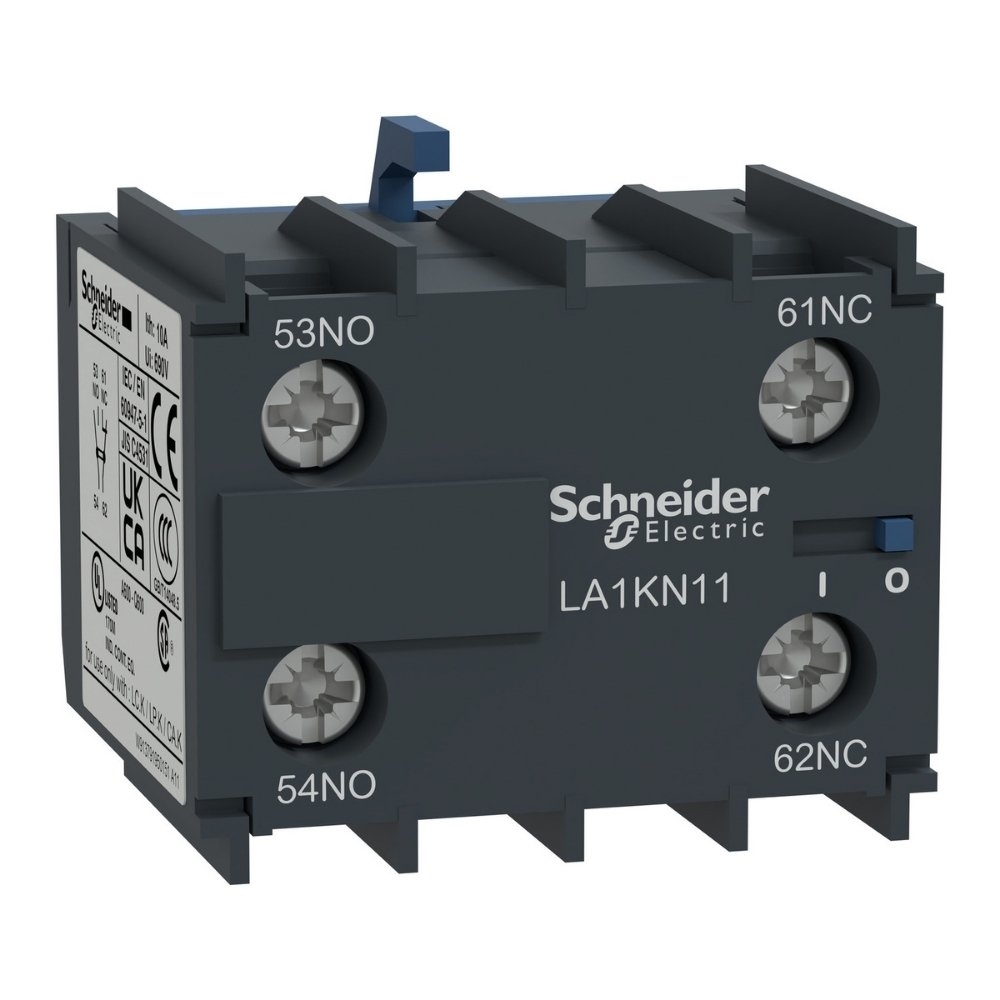

FOTO ILUSTRATIVA
O bloco de contato auxiliar da linha TeSys K da Schneider Electric é a escolha ideal para complementar a operação de contatores e relés, garantindo segurança, durabilidade e confiabilidade em comandos elétricos. Compatível com os modelos LC.K, CA.K e LP.K, é indicado para aplicações que exigem controle adicional em sistemas industriais e automação predial.
Características Técnicas:
• Tipo de contato: 1NA + 1NF (instantâneo)
• Corrente térmica nominal: 10A (a 50 °C)
• Tensão de operação: até 690V CA (25 a 400 Hz)
• Tensão de isolamento: 690V (IEC), 600V (UL/CSA)
• Corrente mínima de comutação: 5 mA
• Tensão mínima de comutação: 17 V
• Capacidade de fechamento: 110A @ ≤690V
• Fusível associado: 10A tipo gG
• Resistência de isolamento: >10 MΩ
• Grau de proteção: IP20 (IEC 60529)
• Compatível com: LC1K, CA2K, CA3K, CA4K
• Montagem: Frontal tipo clip-on
• Dimensões: 30 mm (A) x 38 mm (L) x 35 mm (P)
• Peso líquido: 0,045 kg
Terminais e Conexões:
• Terminais de parafuso compatíveis com condutores rígidos ou flexíveis
• Diâmetro dos cabos: 0,34 a 4 mm²
• Torque de aperto: 1,3 N.m
Normas e Certificações:
• Normas: IEC 60947-5-1, UL 60947-5-1, CSA, GB/T 14048.5, JIS C8201-5-1
• Certificações: CE, UL, CSA, CCC, UKCA, CB Scheme
Resistência Ambiental:
• Temperatura de operação: -25°C a 50°C
• Temperatura de armazenamento: -50°C a 80°C
• Altitude de funcionamento: até 2000 m
• Tratamento de proteção: TC (IEC 60068)
Diferenciais para Conversão:
• Alta confiabilidade mecânica com 1 milhão de ciclos
• Ideal para ambientes industriais com necessidade de sinalização de falhas ou reforço de contatos auxiliares
• Produto com selo Green Premium (RoHS/REACh), reforçando o compromisso com sustentabilidade e conformidade ambiental
• Compatível com aplicações em automação, controle de máquinas, sistemas de comando e proteção de motores
