BLOCO CONTATO AUXILIAR FRONTAL 4NA PARA LC1D/LC1F - SCHNEIDER
O Bloco Contato Auxiliar Frontal 4NA para LC1D/LC1F da Schneider é indicado para ampliação de comandos, sinalizações e intertravamentos em painéis elétricos, sistemas de automação e aplicações industriais.
Da linha TeSys Deca, possui montagem frontal por clip e contatos auxiliares instantâneos na configuração 4NA. É compatível com contatores LC1D, LC1F e relés de controle CAD, oferecendo maior flexibilidade para circuitos auxiliares de comando.
O produto conta com tensão de operação nominal de 690VCA em frequência de 25Hz a 400Hz, corrente mínima de comutação de 5mA, tensão mínima de comutação de 17V e proteção por fusível gG de 10A. A conexão é realizada por terminais de grampo de parafuso, facilitando a instalação em painéis compatíveis.
Com grau de proteção IP2X, tratamento de proteção TH e cor cinza escuro, o bloco oferece alta durabilidade mecânica de 30 milhões de ciclos e resistência de isolamento superior a 10 MOhm. Suas dimensões são 48 mm de altura, 44 mm de largura e 42 mm de profundidade, com peso aproximado de 0,05 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o contator, tensão, corrente, função de comando e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

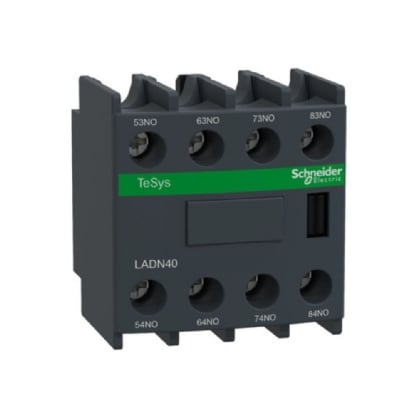

IMAGEM ILUSTRATIVA.
O Bloco de Contato Auxiliar Frontal 4NA da Schneider Electric, da linha TeSys, é indicado para ampliar as funções de comando, sinalização e intertravamento de contatores LC1D, LC1F e relés de controle CAD. Possui 4 contatos normalmente abertos (4NA) de atuação instantânea, oferecendo maior flexibilidade na configuração de circuitos auxiliares.
Com montagem frontal por encaixe e conexão através de terminais de grampo de parafuso, proporciona instalação rápida, alta confiabilidade e durabilidade mecânica de até 30 milhões de ciclos. O produto possui certificações internacionais e integra a oferta Green Premium da Schneider Electric, atendendo a requisitos ambientais e de aplicações industriais e HVAC.
Dimensões
Altura: 48 mm
Largura: 44 mm
Profundidade: 42 mm
Peso: 0,05 kg
Características Técnicas
Tipo: Bloco de contato auxiliar
Marca: Schneider Electric
Linha: TeSys
Nome abreviado do dispositivo: LADN
Local de montagem: Frontal
Modo de montagem: Encaixe frontal por clip
Compatibilidade: Contatores LC1D, LC1F e relés de controle CAD
Funcionamento dos contatos: Instantâneo
Configuração dos contatos: 4NA
Tensão nominal de operação: Até 690V CA
Frequência de operação: 25 a 400Hz
Capacidade nominal de fechamento em CA: 140A conforme IEC 60947-5-1
Capacidade nominal de fechamento em CC: 250A conforme IEC 60947-5-1
Corrente admissível de curta duração: 100A durante 1 segundo a 60 °C
Corrente admissível de curta duração: 120A durante 500 ms a 60 °C
Corrente admissível de curta duração: 140A durante 100 ms a 60 °C
Proteção recomendada: Fusível gG de 10A
Durabilidade mecânica: 30 milhões de ciclos
Corrente mínima de comutação: 5mA
Tensão mínima de comutação: 17V
Tempo sem sobreposição na energização: 1,5 ms
Tempo sem sobreposição na desenergização: 1,5 ms
Resistência de isolação: Superior a 10 MΩ
Tipo de conexão: Terminais de grampo de parafuso
Cor: Cinza escuro
Grau de proteção: IP2X conforme IEC 60529
Tratamento de proteção: TH conforme IEC 60068
Temperatura de funcionamento: -5 °C a 60 °C
Temperatura de armazenamento: -60 °C a 80 °C
Altitude de funcionamento: Até 3.000 m
Ambiente de aplicação: Ambiente normal
Certificações: IEC, UL, CSA, CCC e EAC
Conformidade ambiental: Green Premium
Aplicações Indicadas
Contatores LC1D
Contatores LC1F
Relés de controle CAD
Painéis elétricos
Painéis de comando
Circuitos auxiliares
Circuitos de sinalização
Sistemas de automação industrial
Sistemas HVAC
Máquinas e equipamentos
Intertravamentos elétricos
Expansão de contatos auxiliares
Diferenciais
4 contatos normalmente abertos
Funcionamento instantâneo
Montagem frontal por encaixe
Compatível com contatores LC1D e LC1F
Compatível com relés de controle CAD
Tensão de operação de até 690V CA
Durabilidade mecânica de até 30 milhões de ciclos
Capacidade de fechamento de até 140A CA
Corrente mínima de comutação de 5mA
Conexão por terminais de parafuso
Instalação rápida e prática
Resistência de isolação superior a 10 MΩ
Grau de proteção IP2X
Operação em altitudes de até 3.000 m
Certificações internacionais
Produto Green Premium Schneider Electric
Garantia
18 meses de garantia conforme o fabricante
