BLOCO CONTATO AUXILIAR FRONTAL 2NA PARA LC1E - SCHNEIDER
O Bloco Contato Auxiliar Frontal 2NA para LC1E da Schneider é indicado para sinalização e comando auxiliar em contatores compatíveis da linha EasyPact TVS LC1E, oferecendo praticidade, confiabilidade e fácil integração em painéis elétricos.
Da linha Easy TeSys Control, o produto possui montagem frontal por sistema clip-on e contatos auxiliares instantâneos na configuração 2NA. É uma solução indicada para ampliar as funções do contator em aplicações de sinalização, intertravamento e controle de circuitos auxiliares.
O bloco conta com tensão de operação nominal de até 690V, tensão de isolamento nominal de 690V para circuito de controle e corrente térmica convencional de 8A a 60 °C. Possui conexão por terminais de grampo de parafuso, proteção por fusível gG de 10A e corrente mínima de comutação de 5mA.
Com grau de proteção IP20, tratamento de proteção TH e cor cinza RAL 7011, o bloco de contato auxiliar Schneider oferece durabilidade mecânica de 10 milhões de ciclos e resistência de isolamento superior a 10 MOhm. Conta com certificações CB Scheme, CCC, CE e EAC.
É uma ótima opção para quem busca bloco de contato auxiliar Schneider, contato auxiliar frontal 2NA, bloco para LC1E, Easy TeSys Control e componente para painel elétrico de comando.
Antes da instalação, recomenda-se verificar a compatibilidade com o contator LC1E, tensão, corrente, função de sinalização e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

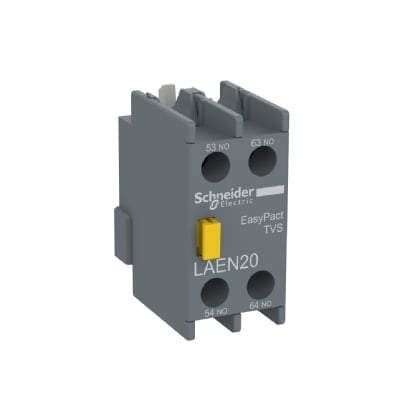

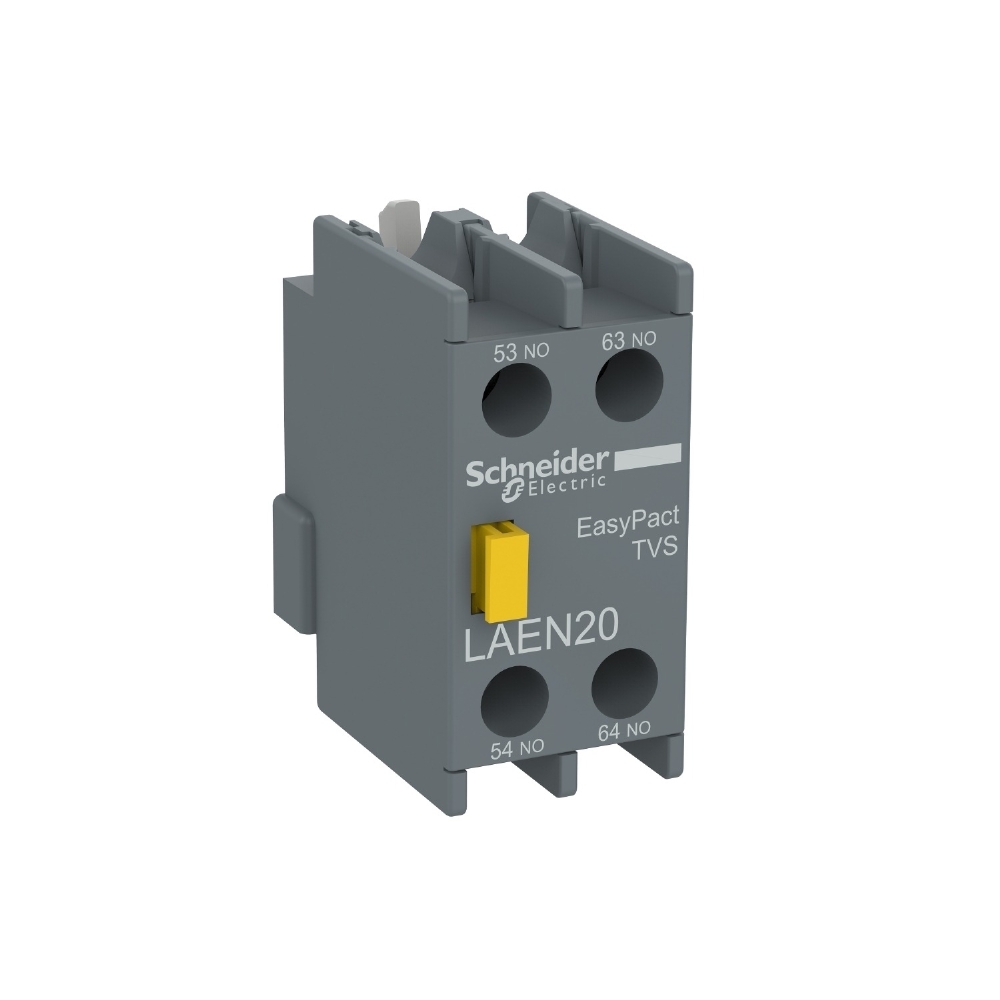

IMAGEM ILUSTRATIVA.
O Bloco de Contato Auxiliar Frontal 2NA para LC1E da Schneider Electric, da linha Easy TeSys, é indicado para ampliar as funções de sinalização e comando dos contatores EasyPact TVS LC1E. Possui 2 contatos normalmente abertos (2NA) de atuação instantânea, proporcionando maior flexibilidade na configuração de circuitos auxiliares.
Com montagem frontal por encaixe e conexão através de terminais com grampo de parafuso, oferece instalação simples, alta confiabilidade e durabilidade mecânica de até 10 milhões de ciclos. É certificado por diferentes padrões internacionais e integra a oferta Green Premium da Schneider Electric.
Dimensões
Dimensões não informadas.
Peso: 0,035 kg
Características Técnicas
Tipo: Bloco de contato auxiliar
Marca: Schneider Electric
Linha: Easy TeSys
Linha de produto: Easy TeSys Control
Nome abreviado do dispositivo: LAEN
Aplicação: Sinalização
Compatibilidade: Contatores EasyPact TVS LC1E
Local de montagem: Frontal
Modo de montagem: Encaixe frontal por clip-on
Funcionamento dos contatos auxiliares: Instantâneo
Configuração dos contatos: 2NA
Tensão nominal de operação: Até 690V
Tensão nominal de isolação: 690V para circuito de controle conforme IEC 60947-5-1
Corrente térmica convencional: 8A a 60 °C
Capacidade nominal de fechamento: 140A CA conforme IEC 60947-5-1
Corrente mínima de comutação: 5mA
Proteção recomendada: Fusível gG de 10A
Durabilidade mecânica: 10 milhões de ciclos
Tempo sem sobreposição na energização: 1,5 ms
Tempo sem sobreposição na desenergização: 1,5 ms
Resistência de isolação: Superior a 10 MΩ
Tipo de conexão: Terminais com grampo de parafuso
Cor: Cinza RAL 7011
Grau de proteção: IP20 conforme IEC 60529
Tratamento de proteção: TH conforme IEC 60068
Temperatura de funcionamento: -5 °C a 55 °C
Temperatura de armazenamento: -60 °C a 80 °C
Altitude de funcionamento: Até 3.000 m sem redução de desempenho
Ambiente de aplicação: Ambiente padrão
Certificações: CB Scheme, CCC, CE e EAC
Conformidade ambiental: Green Premium, RoHS e REACH
Aplicações Indicadas
Contatores EasyPact TVS LC1E
Painéis elétricos
Painéis de comando
Circuitos auxiliares
Circuitos de sinalização
Sistemas de automação industrial
Máquinas e equipamentos
Intertravamentos e comandos auxiliares
Expansão de contatos de contatores
Diferenciais
2 contatos normalmente abertos
Funcionamento instantâneo
Montagem frontal por encaixe
Compatível com contatores EasyPact TVS LC1E
Tensão de operação de até 690V
Durabilidade mecânica de até 10 milhões de ciclos
Capacidade nominal de fechamento de 140A CA
Conexão por terminais de parafuso
Instalação rápida e prática
Grau de proteção IP20
Operação em altitudes de até 3.000 m sem redução de desempenho
Certificações internacionais
Produto Green Premium Schneider Electric
Compatível com RoHS e REACH
Garantia
18 meses de garantia conforme o fabricante.
